绘制零件

功能简介：TubeStudio自带的绘图软件，通过填写管材相关参数，生成对应的加工零件。

1、绘制主管(必选)

主管是指待切割的管材原材料的类型。软件提供的类型有圆管、方管、腰管、多边形管、椭圆管、角钢、槽钢、扁铁、还支持外部绘制的CAD管材截面，点击应用完成主管绘制。

支管指的是在主管管面上进行拉伸切除，选择对应的形状、位置、角度来生成孔。软件提供圆形、矩形、腰形、多边形、椭圆形、切断、圆头、方头倒角、弯头，支持外部绘制的CAD孔，点击应用完成支管绘制。

V槽主要用于管材折弯，选择折弯类型、拼接类型、角度进行加工，软件提供的丰富的折弯类型：尖角V槽、左侧、右侧90°V槽、圆角V槽、底部切除V槽、释放孔V槽、包围圆V槽、嵌入圆弧V槽、圆管圆角V槽、弯管等，点击查看详细教程。

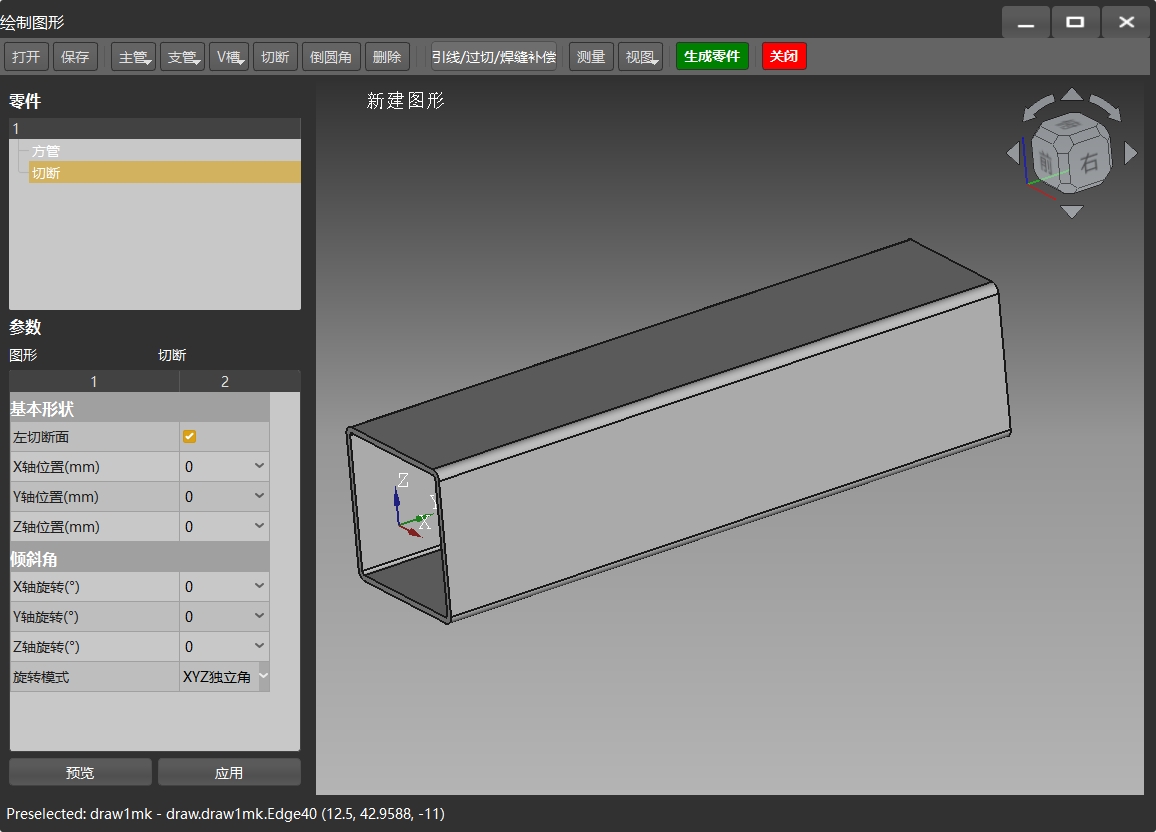

切断线用于管材端面的平切、斜切口，点击应用后完成绘制。

倒圆角可以消除尖锐的边角，选择边角的位置、半径，点击应用完成绘制。

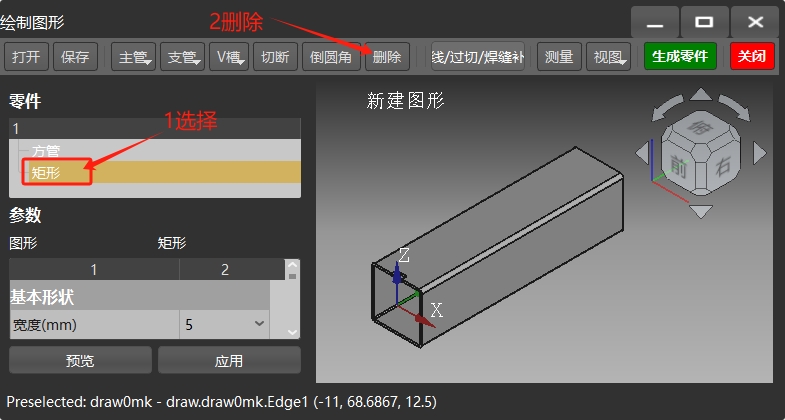

可删除多余的支管、V槽、切断线、倒圆角。

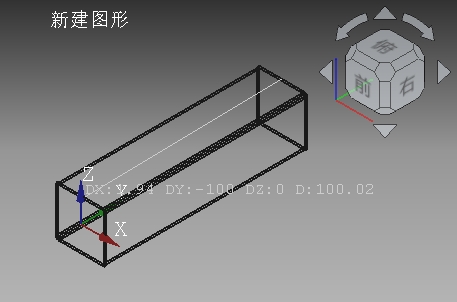

选择两个点的位置，系统自动测量点到点的长度距离。

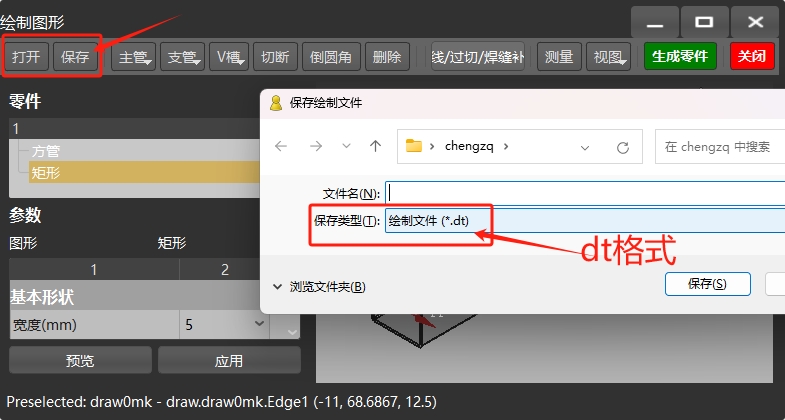

零件绘制完成后，可选择单独保存该绘制的参数（*dt）格式，方便下次打开再次绘制。

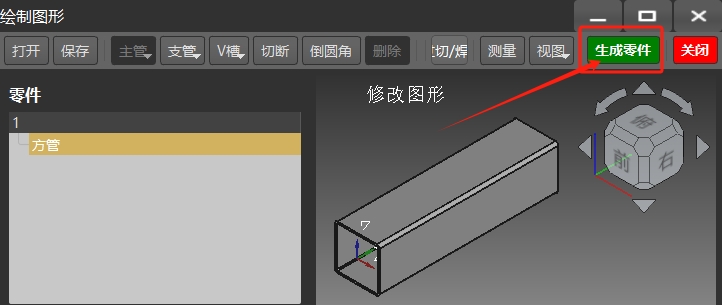

图形绘制完成，点击生成零件后，返回加工主界面。

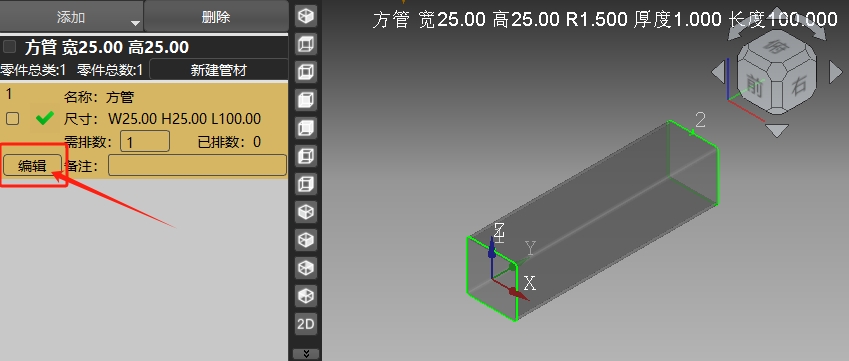

在加工界面，可点击编辑返回到绘图界面修改。
