TuberStudio绘制切断面

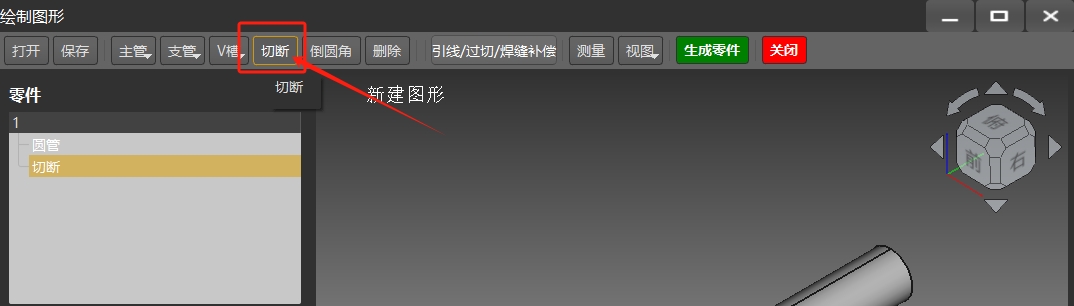

1、选择主管应用后，点击切断。

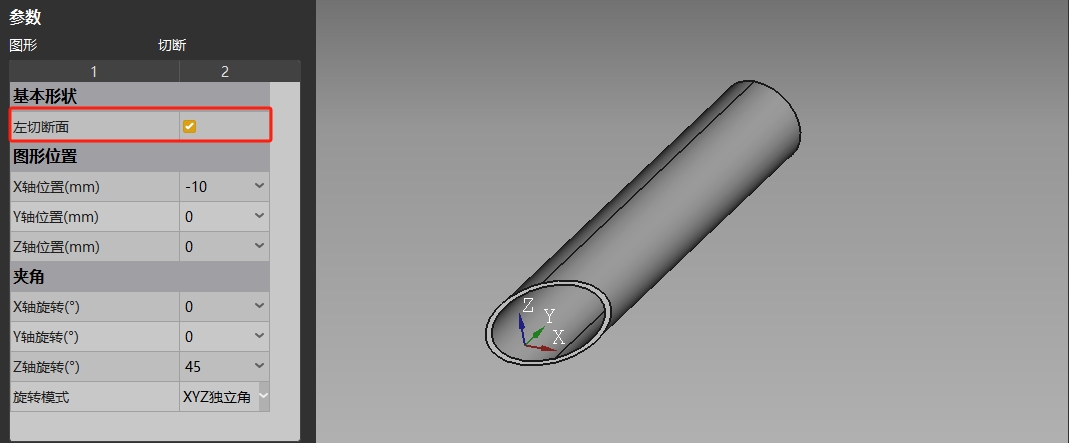

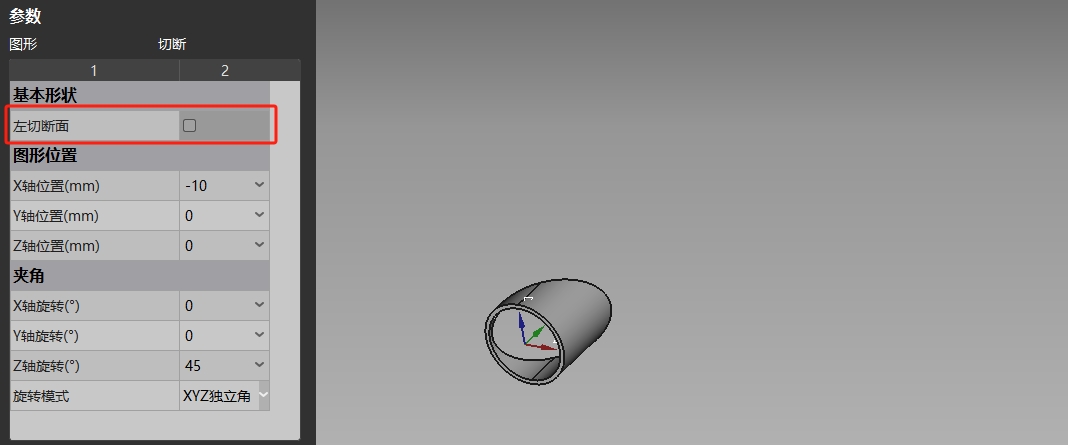

（1）左切断面:在等距视图中，勾选《左切断面》将会切除左侧部分管材；不勾选则切除右侧部分管材。

（1）X轴位置：切断面相对X原点的偏移位置。

（2）Y轴位置:切断面相对Y原点的偏移位置。

（3）Z轴位置:切断面相对Z原点的偏移位置。

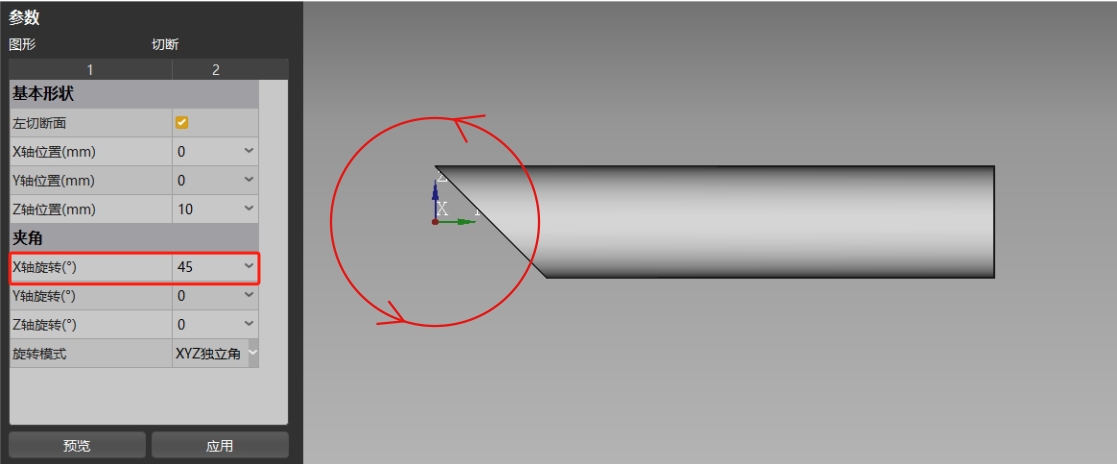

（1）X轴旋转（°）：围绕X轴线旋转角度。

（2）Y轴旋转（°）：围绕Y轴线旋转角度。

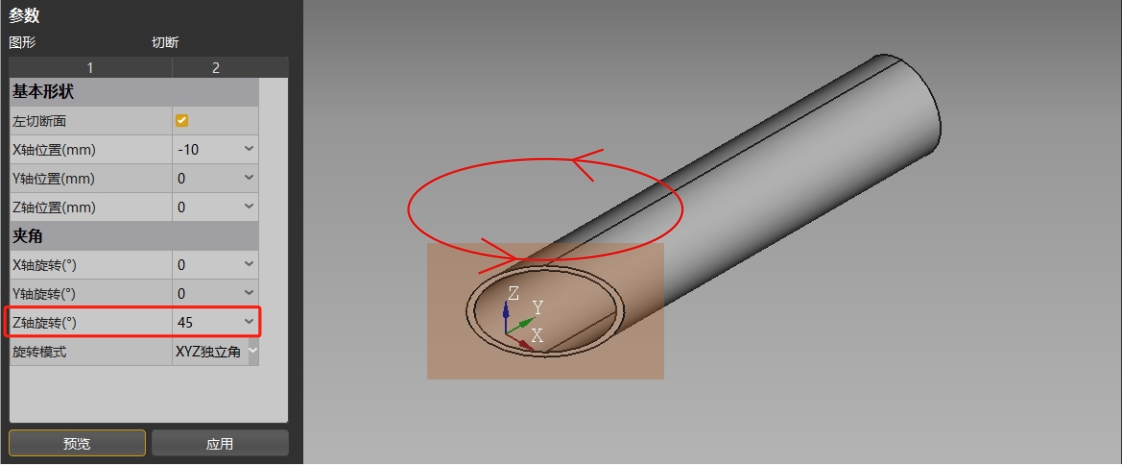

(3）Z轴旋转（°）：围绕Z轴线旋转角度。

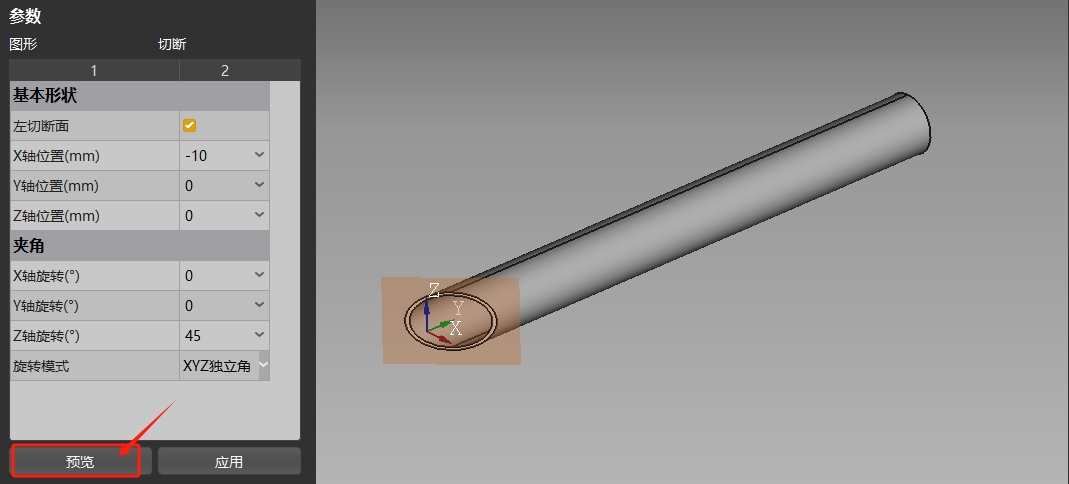

（4）预览:查看当前切断的姿态与位置。
