TuberStudio绘制左侧、右侧90°V槽

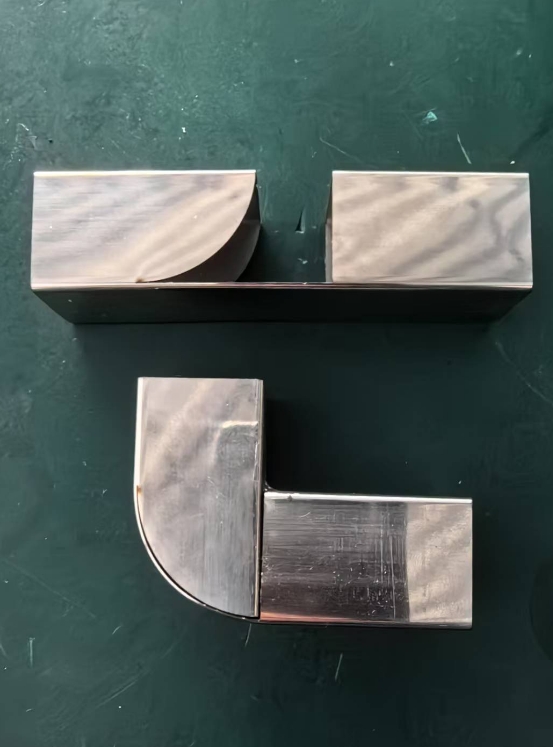

实际图示：

注意：此V槽类型只适用于矩形管上，且折弯角度只能是默认的90°。

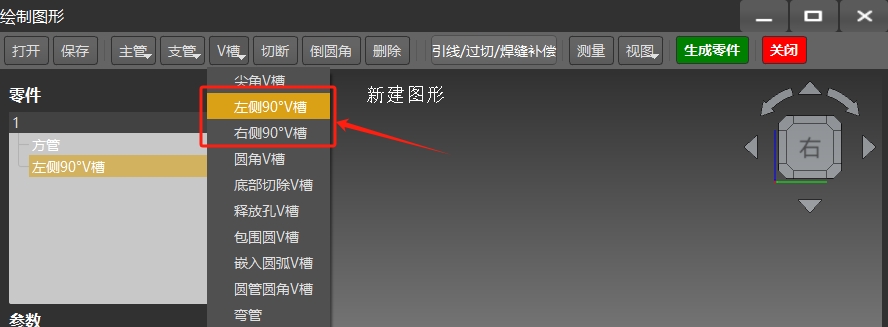

1、主管选择矩形管后，点击《V槽》下拉，选择左侧90°V槽或右侧90°V槽。

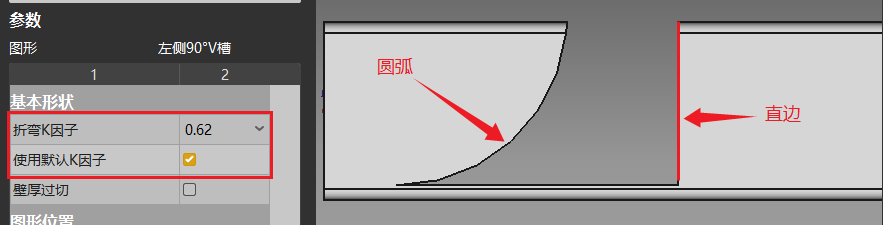

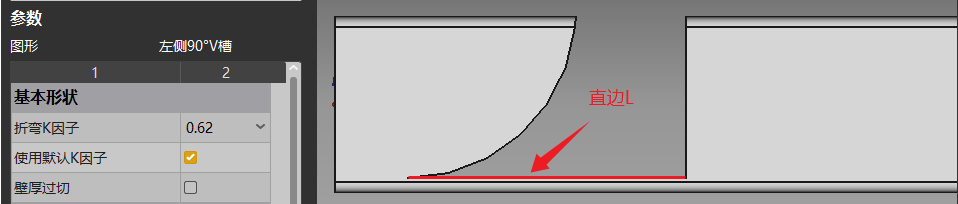

（1）折弯K因子：默认数值为0.62，用于折弯补偿，取消<使用默认K因子>后，可修改该参数，折弯K因子越大圆弧与直边的距离越长，不宜设置过大。建议调试范围在0.6~1之间。

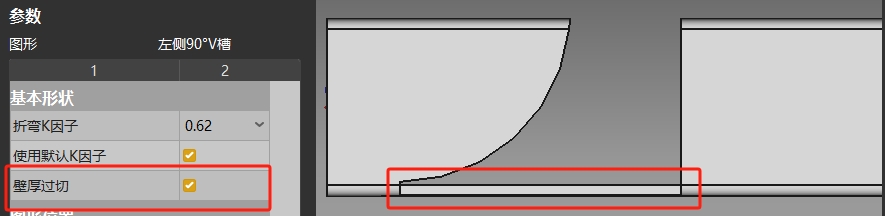

（2）壁厚过切：将折弯直边的壁厚切除，避免折弯后R角处凸起。

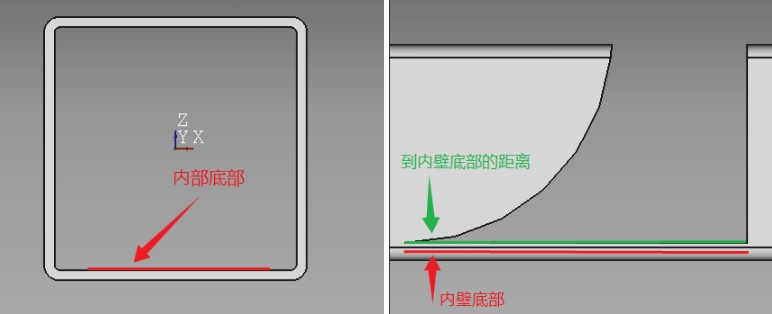

（1）到内壁底面距离：即相对内壁的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

（2）到主管起始端距离Y：即折弯直边位置到主管起始端的距离。

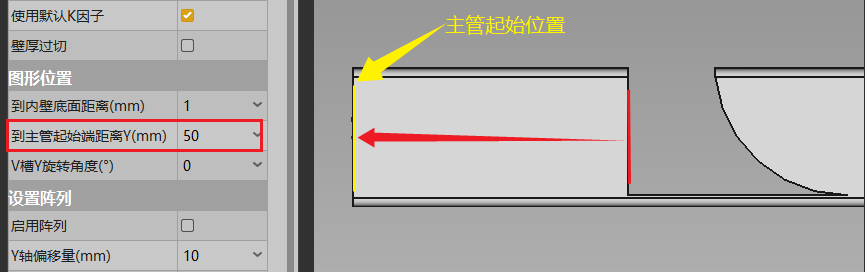

右侧90°V槽示意：

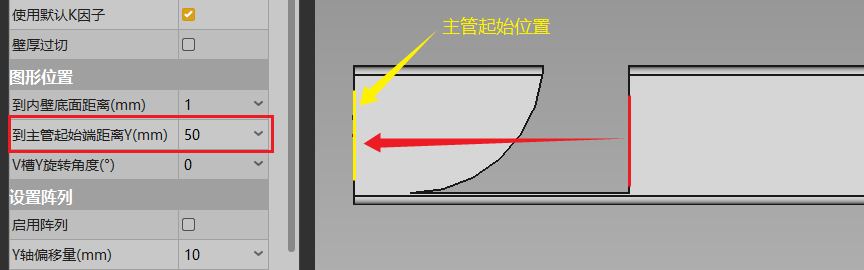

左侧90°V槽示意：

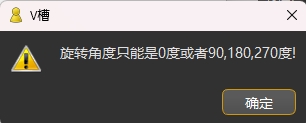

（3）V槽Y旋转角度：默认0度超Z正方向，90朝X正方向；

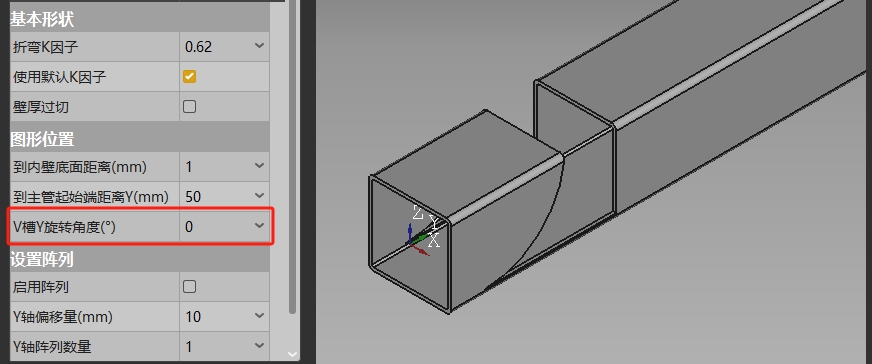

V槽Y旋转0°示意：

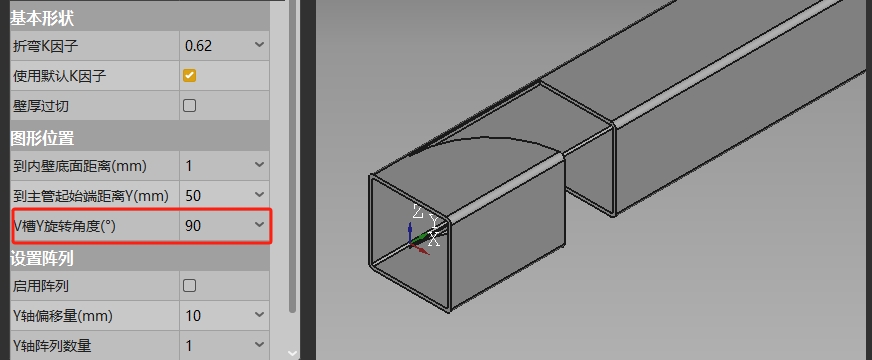

V槽Y旋转90°示意：

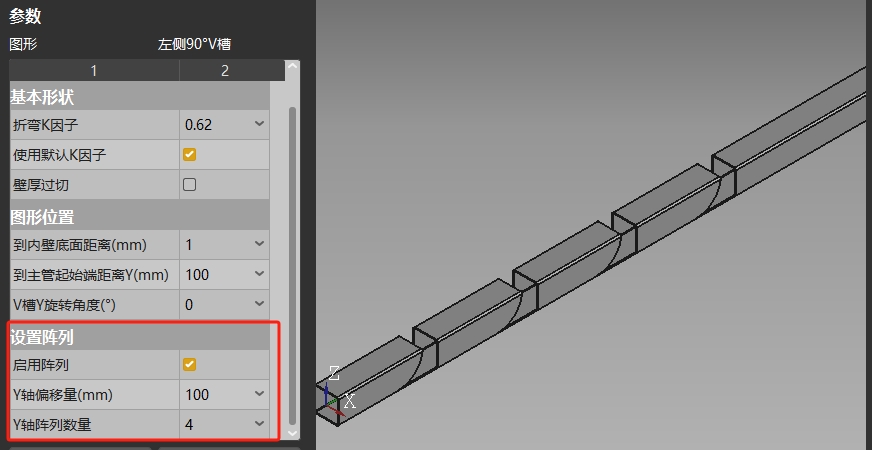

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
