Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

---

TuberStudio绘制嵌入圆弧V槽

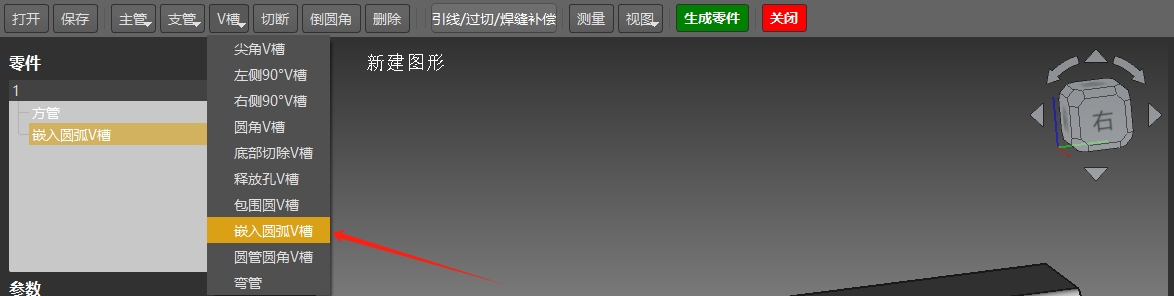

1、主管选择矩形管后，点击《V槽》下拉，选择嵌入圆弧V槽。

2、基本形状

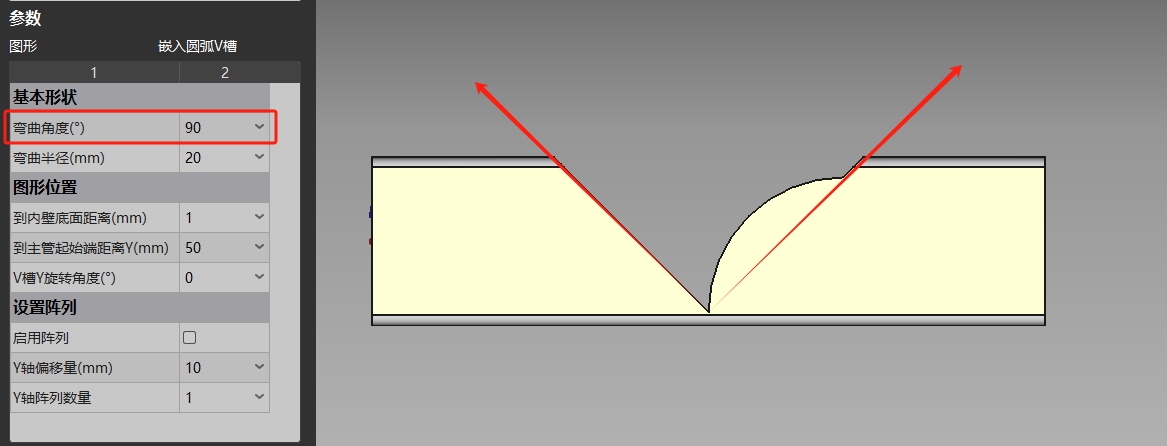

（1）弯曲角度:实际开口的角度，例如：弯曲角度为45，折弯后夹角为135°。

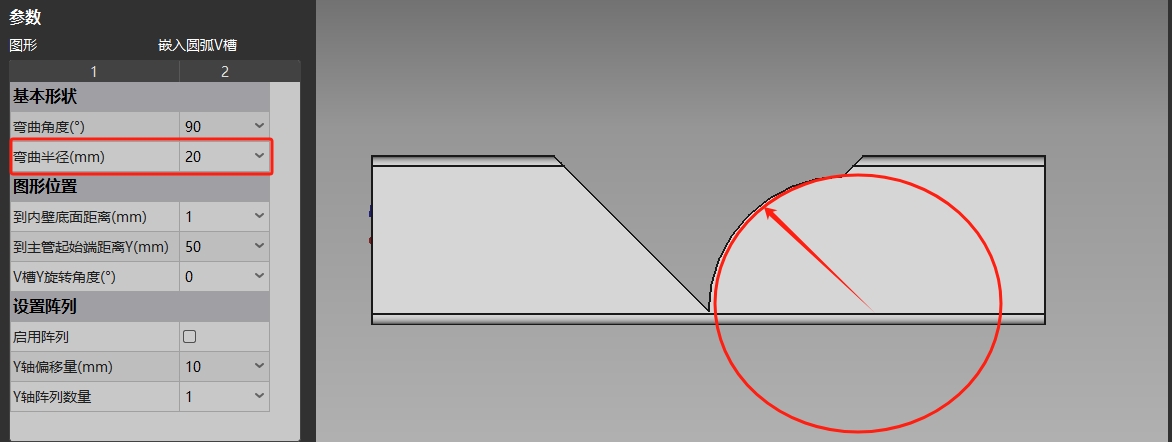

（2）弯曲半径:V槽折弯后的包围圆半径。

3、图形位置

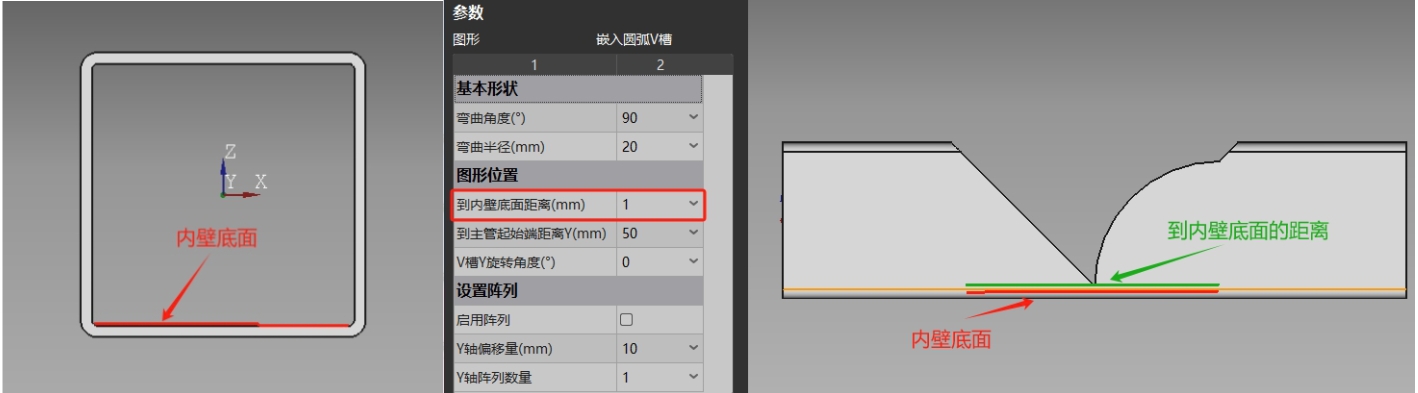

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

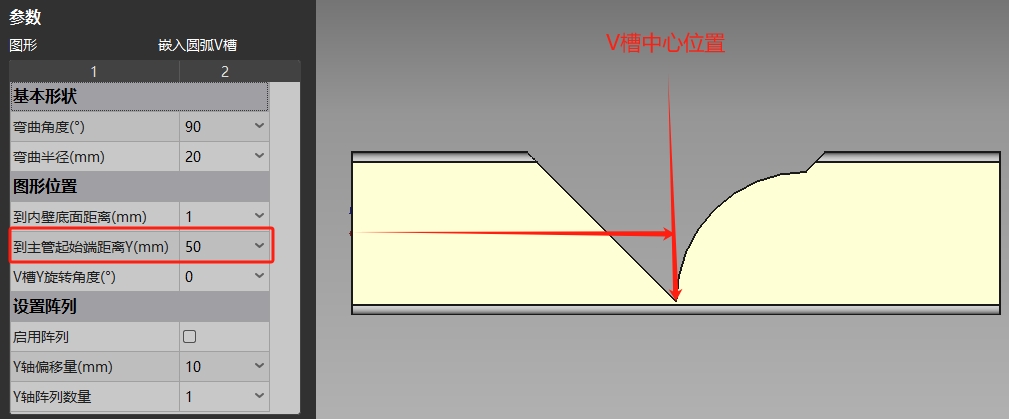

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

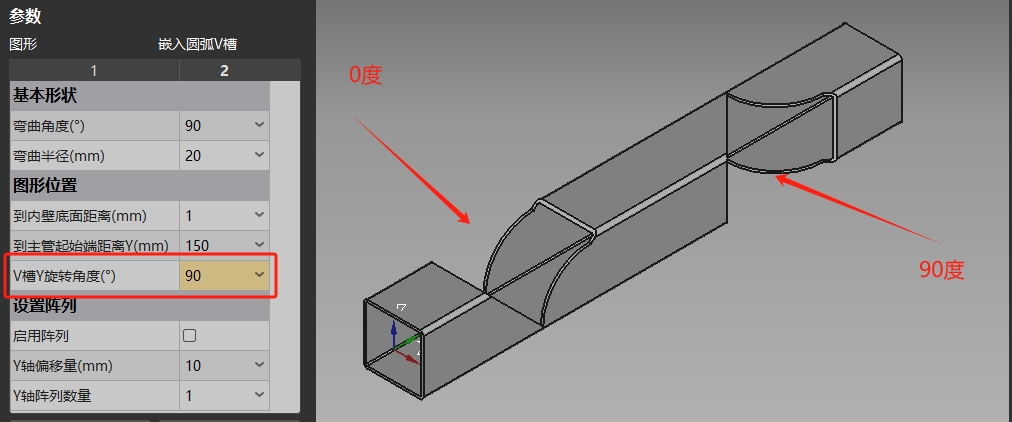

(3**)V槽Y旋转角度（°）**：绕Y坐标旋转角度。

4、设置阵列

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
