TuberStudio绘制尖角V槽

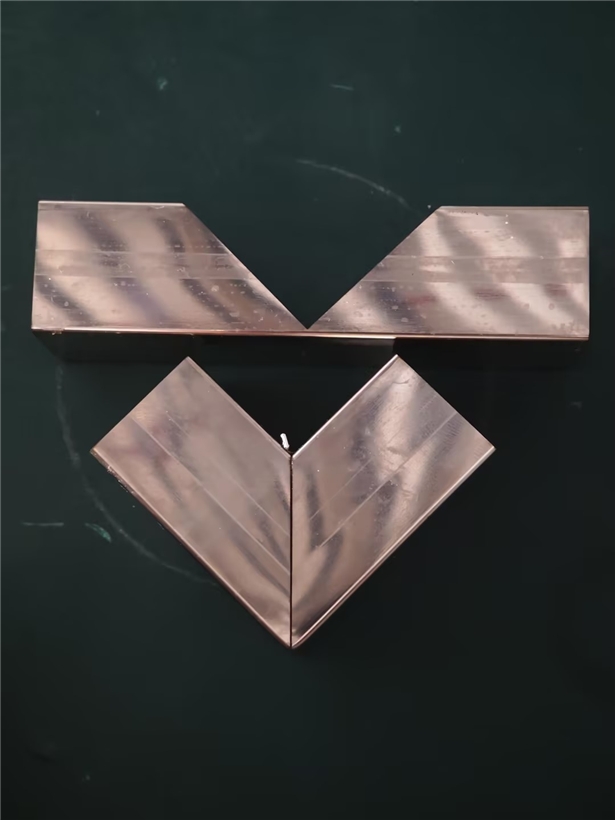

实际尖角V槽90°图示：

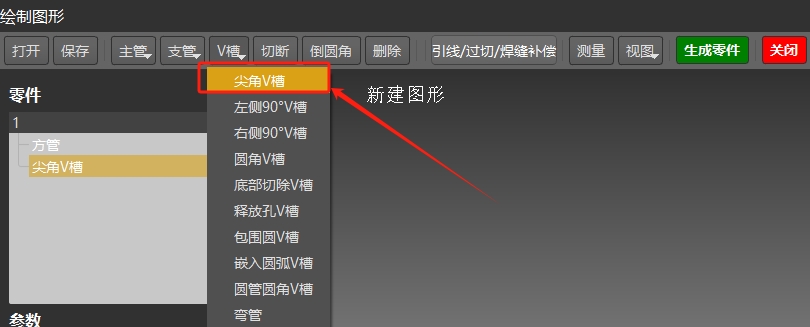

1、点击《V槽》下拉，选择尖角V槽。

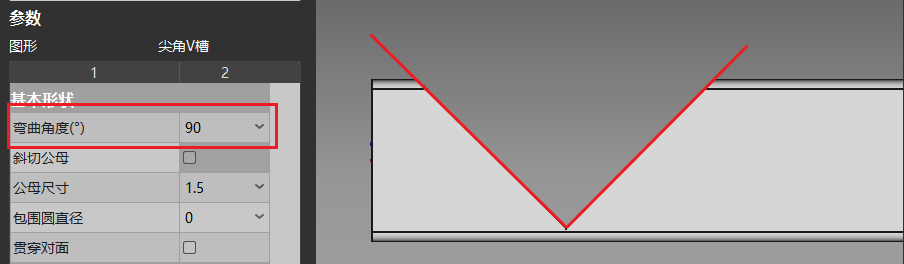

（1）弯曲角度：V槽实际开口角度。

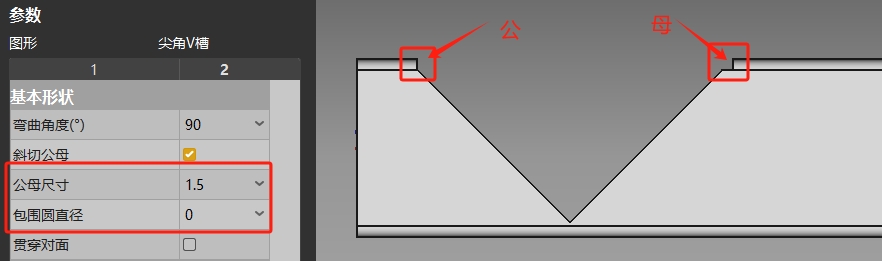

（2）斜切公母：V槽拼接处一边为公，一边为母，如下图所示。

（3）公母尺寸：勾选斜切公母后生效，该参数不能小于管材厚度，不然切割时会切到壁厚上，参数大于壁厚的部分可视为公母过切长度。

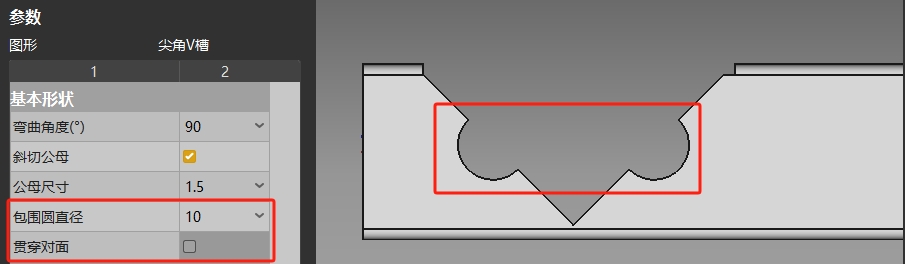

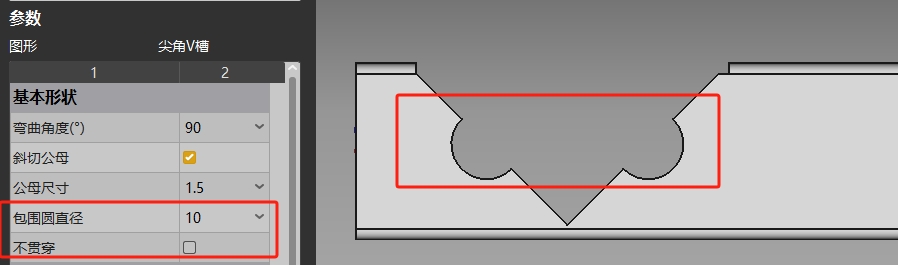

（4）包围圆直径：尖角V槽内嵌套圆槽空直径。

（5）贯穿对面：将圆槽孔贯穿到另一个面上。

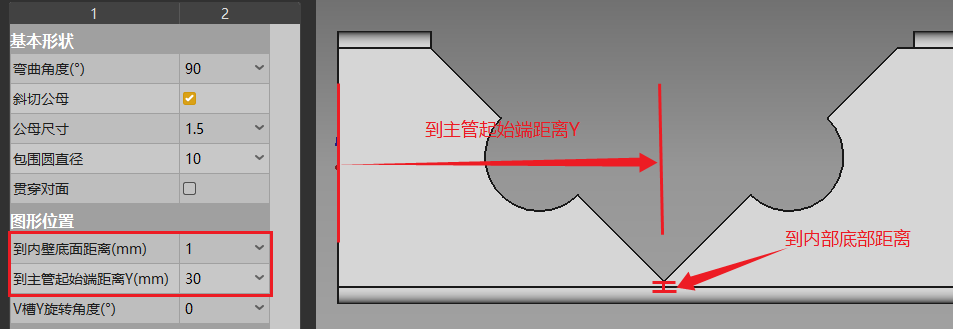

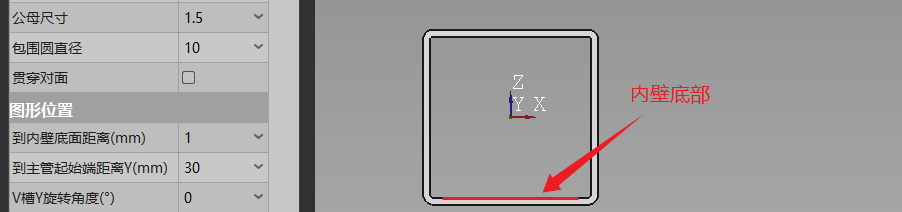

尖角V槽Z方向的位置是相对于内壁底部开始计算；Y方向位置是从主管起始端到尖角V槽的中心位置，如下所示：

V槽Y旋转角度：0度位置朝Z正上方开槽、90度位置朝X正方向开槽。

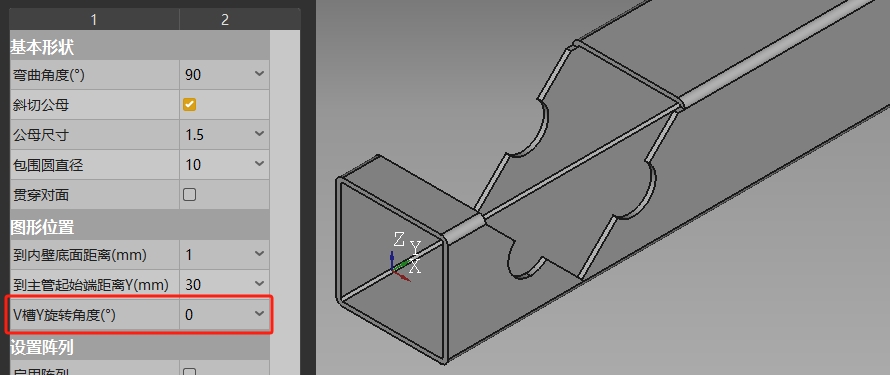

0°示意图：

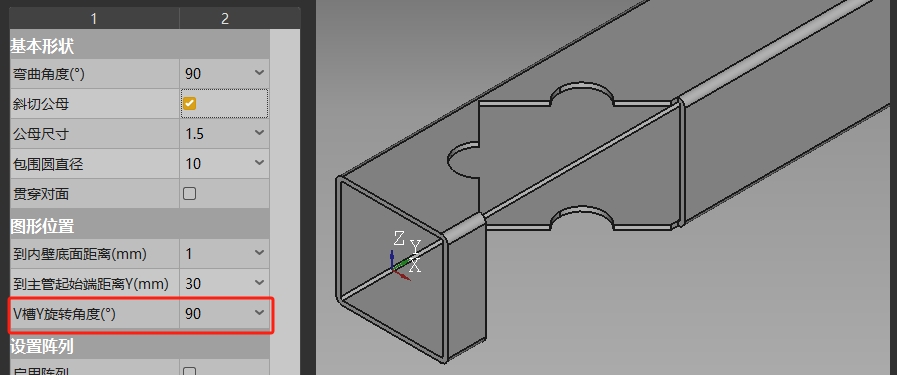

90°示意图：

勾选启用阵列，V槽延Y方向阵列指定数量。

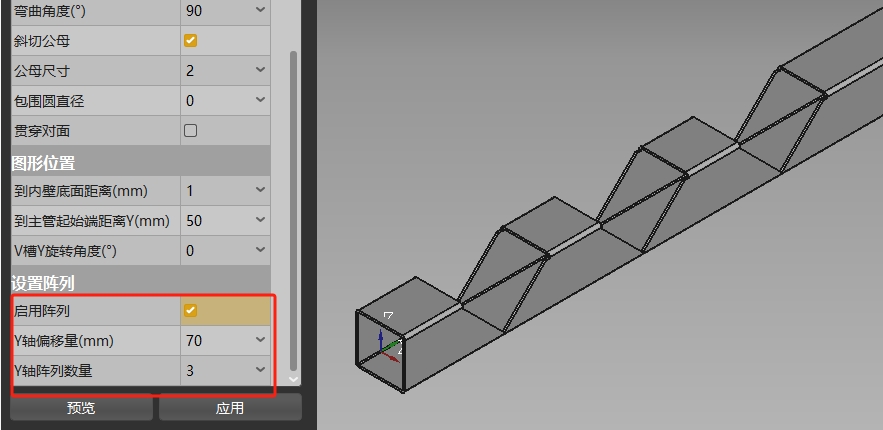

阵列示意：
