TuberStudio绘制圆管圆角V槽

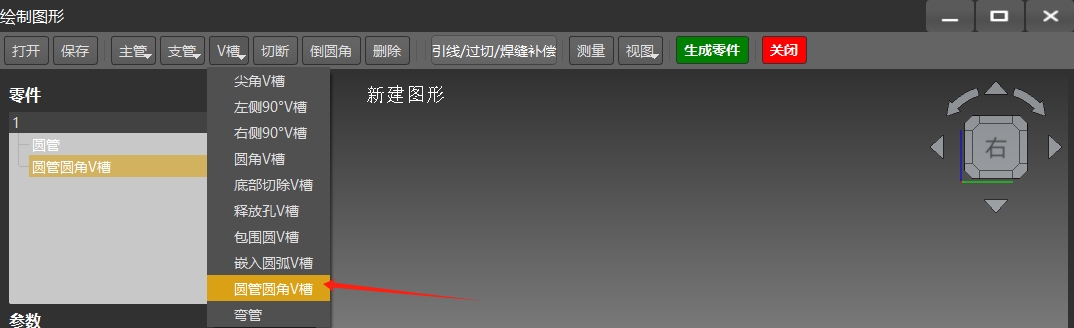

1、主管选择矩形管后，点击《V槽》下拉，选择圆角V槽。

2、基本形状

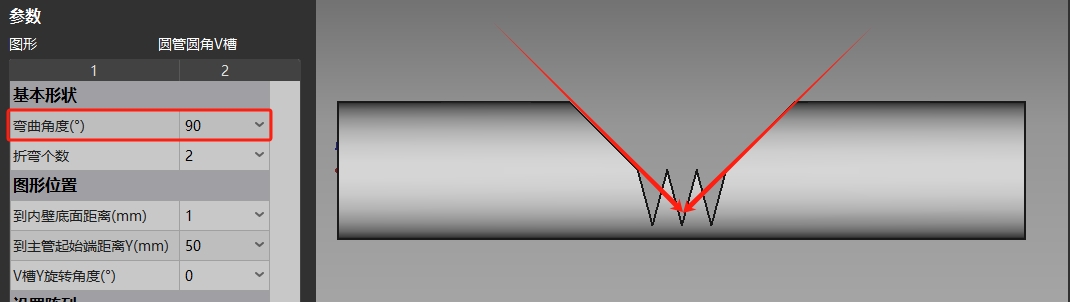

（1）弯曲角度:实际开口的角度，例如：弯曲角度为45，折弯后夹角为135°；。

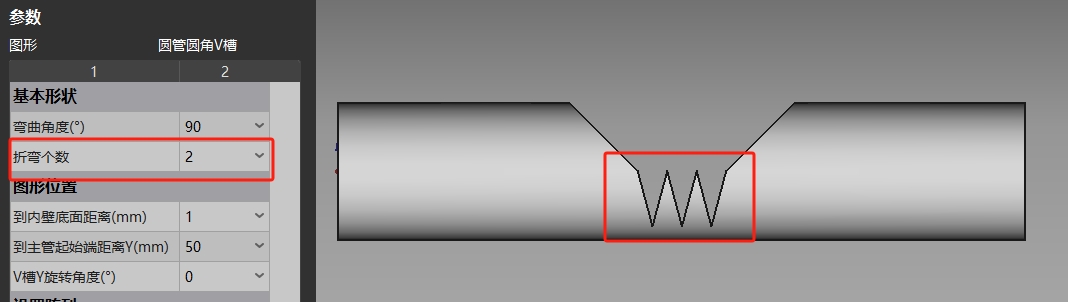

（2）折弯个数:V槽折弯个数。

3、图形位置

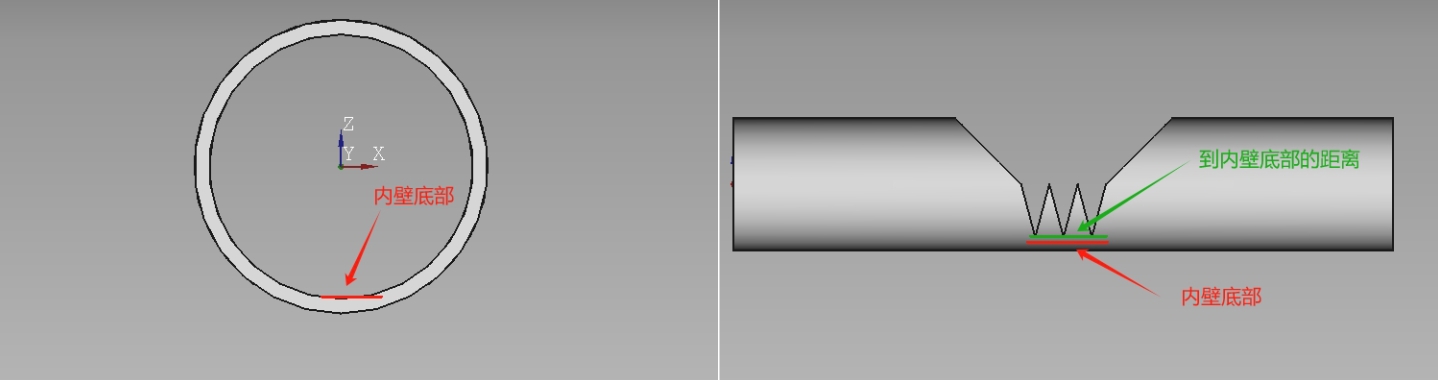

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

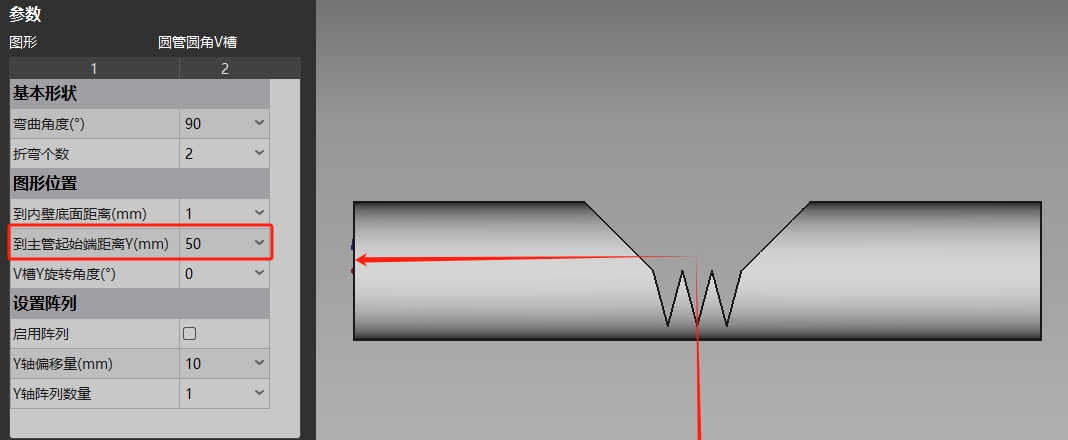

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

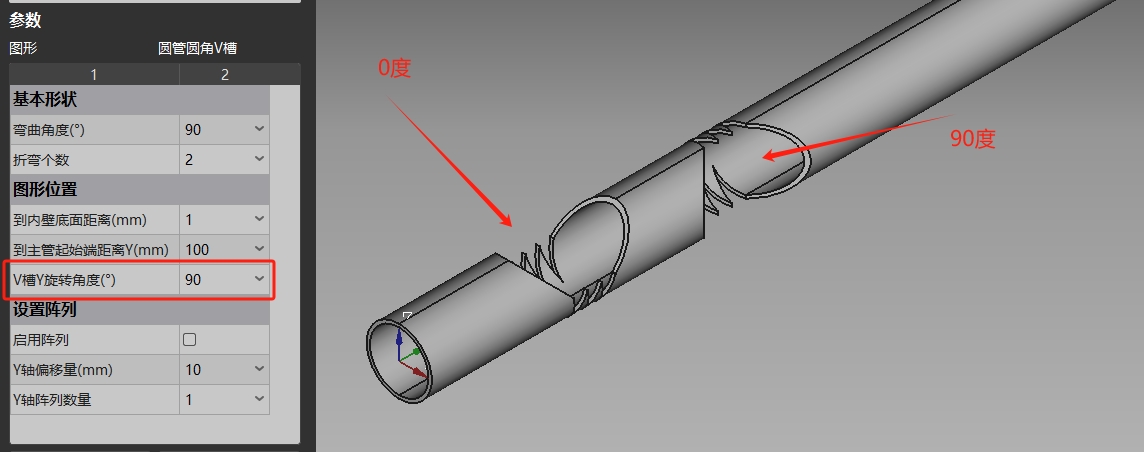

(3**)V槽Y旋转角度（°）**：绕Y坐标旋转角度。

4、设置阵列

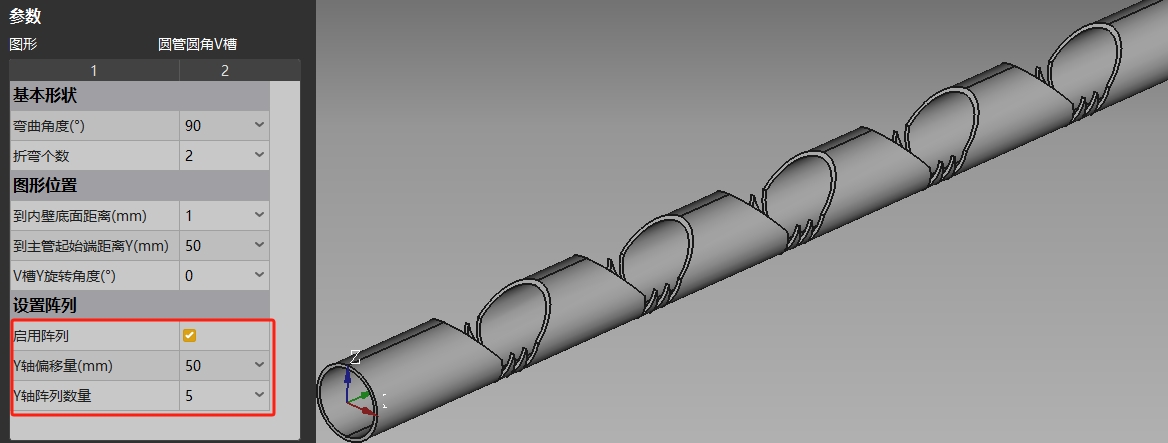

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
