TuberStudio绘制支管

1、点击《支管》下拉，选择对用的孔型，也可以使用外部CAD绘制的dxf图纸导入。

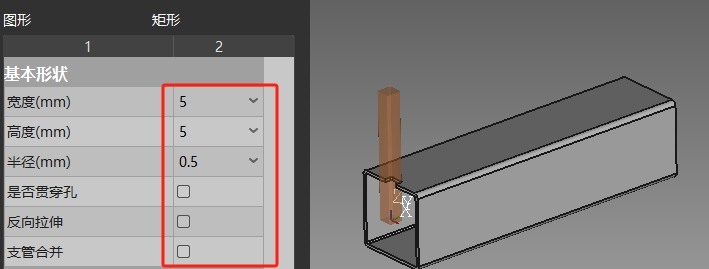

2、填写支管孔形的尺寸及拉伸方向

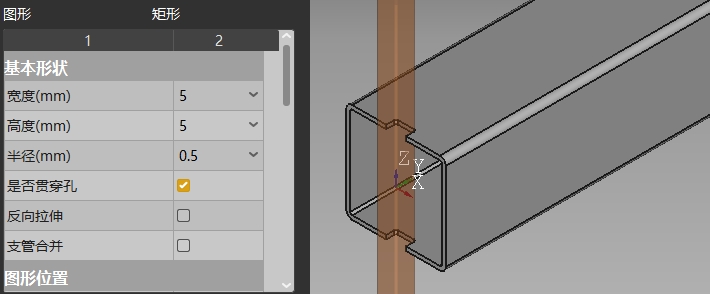

若需上下两面都贯穿，勾选是否贯穿孔：

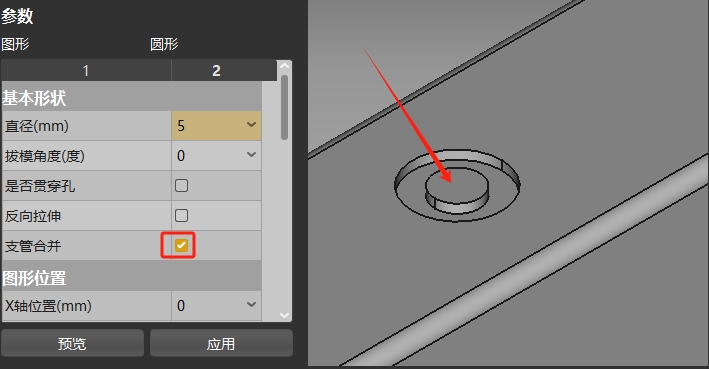

支管合并：即把支管作为一个实体，将已拉伸切除的孔进行填补，如下所示：

在10mm直径的孔中间，使用支管合并再画出一个5mm的支管。

3、设置图形相对主管0点的位置，如下所示：

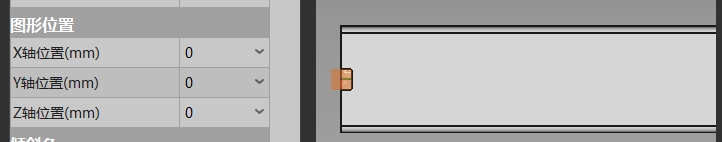

支管中心相对主管0点在X0\Y0\Z0的位置：

俯视图

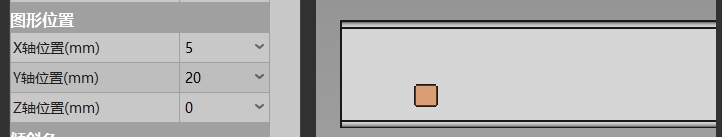

支管中心相对主管0点在X5\Y20\Z0的位置：

俯视图

4、设置倾斜角，常规画图建议选择XYZ独立角的旋转模式。

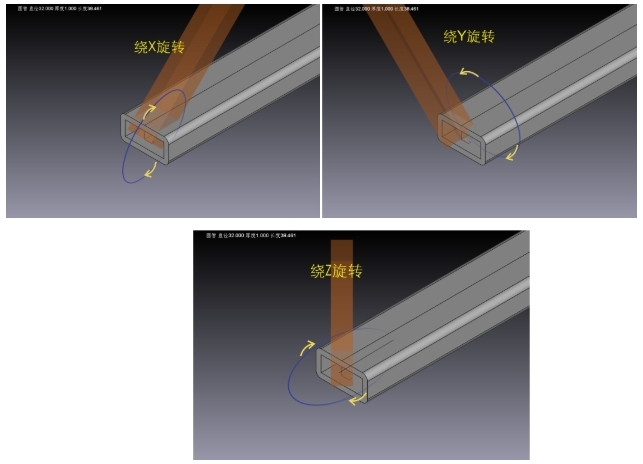

旋转示意图，如下：

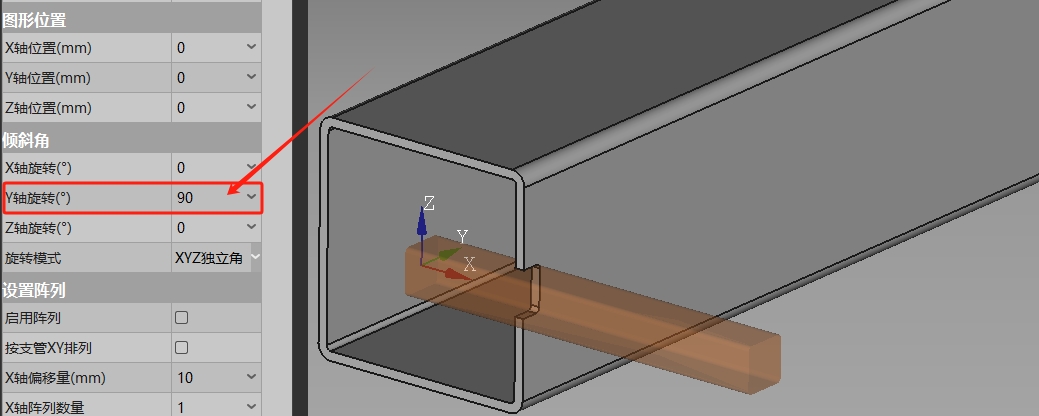

比如，若是需要在侧面开槽，只需将支管绕Y旋转90°即可。如下图：

5、设置图形阵列

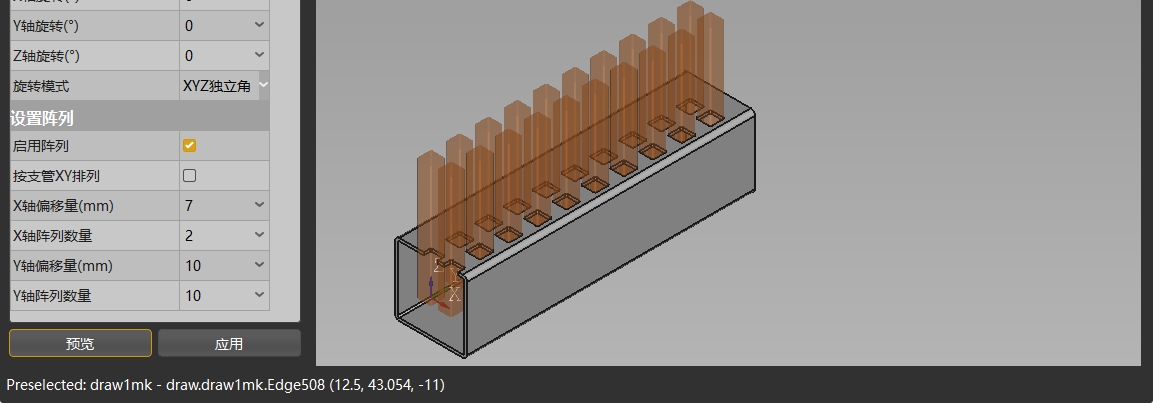

矩形管X\Y方向阵列示意：

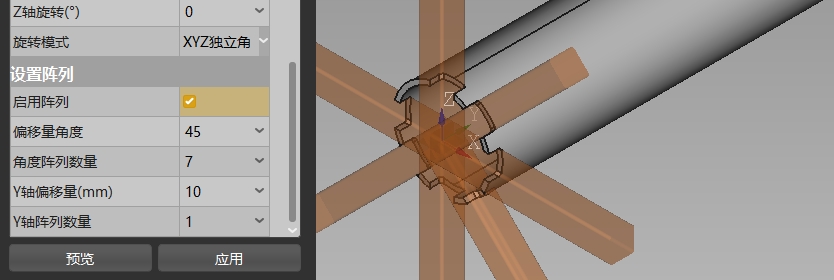

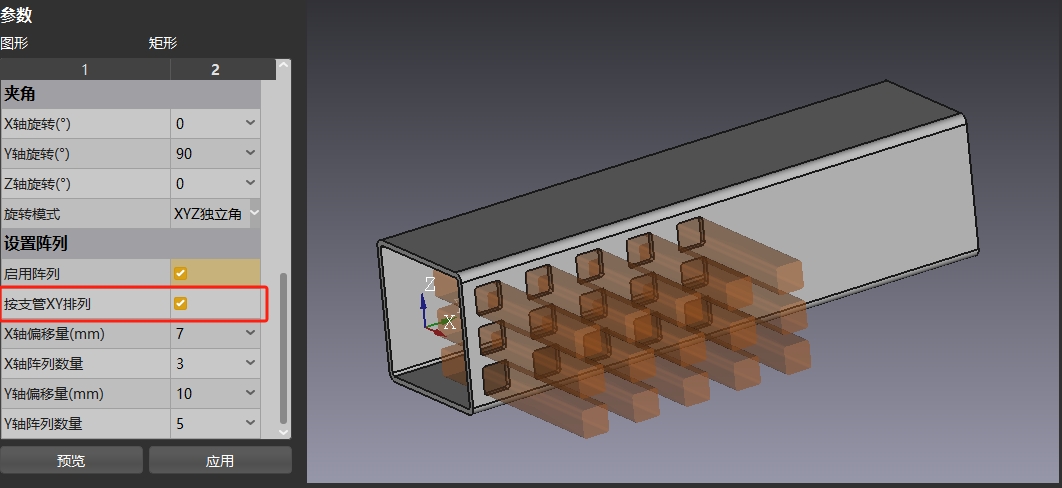

圆管可延旋转方向阵列示意：
