TuberStudio绘制底部切除V槽

实际图示：

注意：此V槽类型只适用于矩形管上。

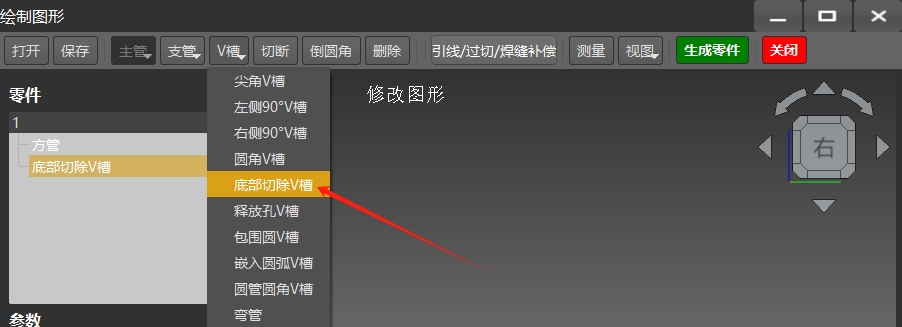

1、主管选择矩形管后，点击《V槽》下拉，选择底部切除V槽。

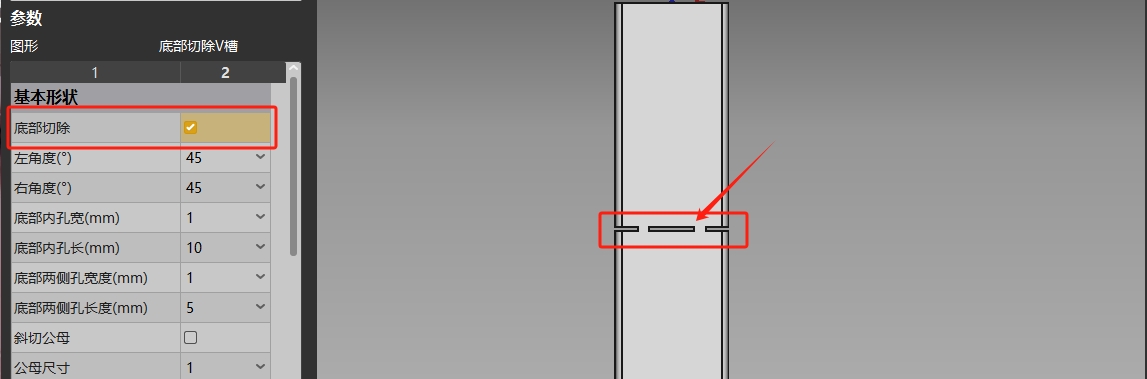

（1）底部切除:勾选后底部切除V槽参数生效。

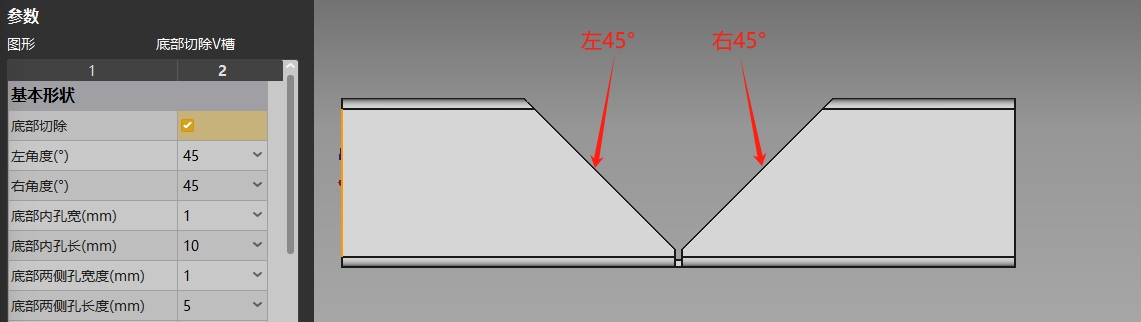

（2）左右角度:实际开口的角度，例如：左角度为45，右角度为45°，V槽开口就是90度；。

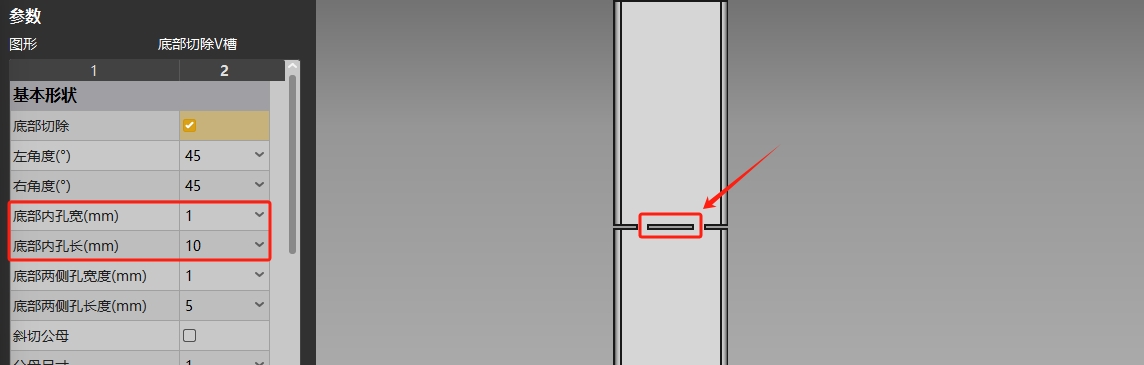

（3）底部内孔宽度、长度：即底部切除的中间孔长宽。

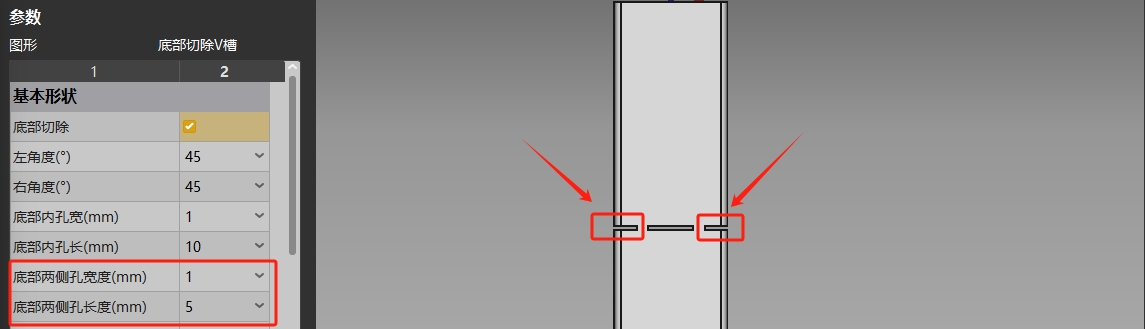

（4）底部两侧孔长宽：即底部切除的两侧孔长宽。

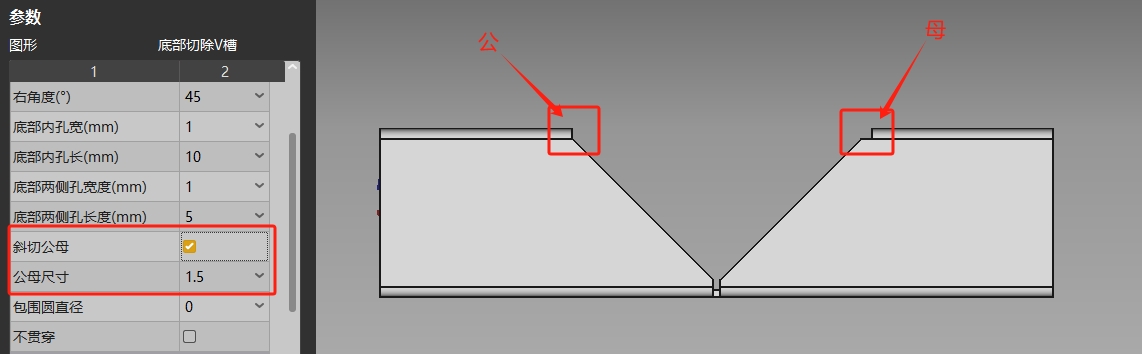

（5）斜切公母：V槽拼接处一边为公，一边为母，如下图所示。

（6）公母尺寸：勾选斜切公母后生效，该参数不能小于管材厚度，不然切割时会切到壁厚上，参数大于壁厚的部分可视为公母过切长度。

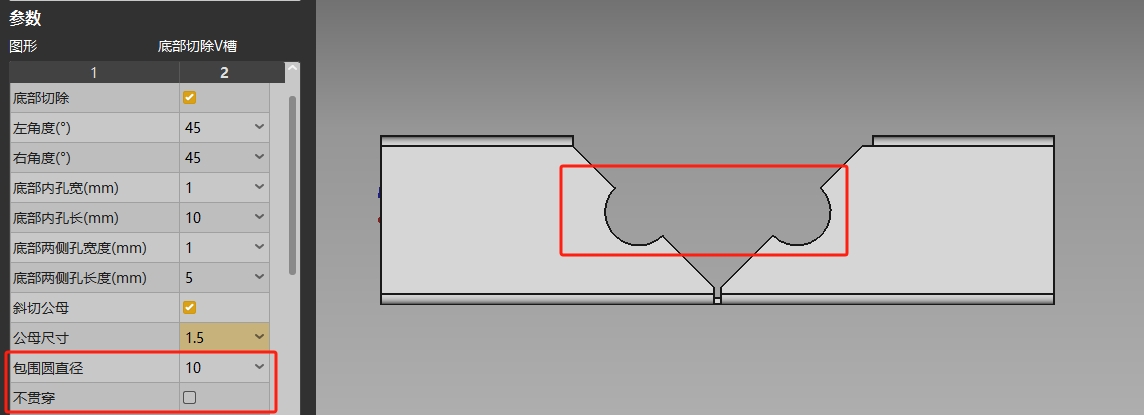

（7）包围圆：V槽内嵌套圆槽空直径。

（8）不贯穿：默认为贯穿孔，即管材两侧都打通，勾选后只开一个面的孔。

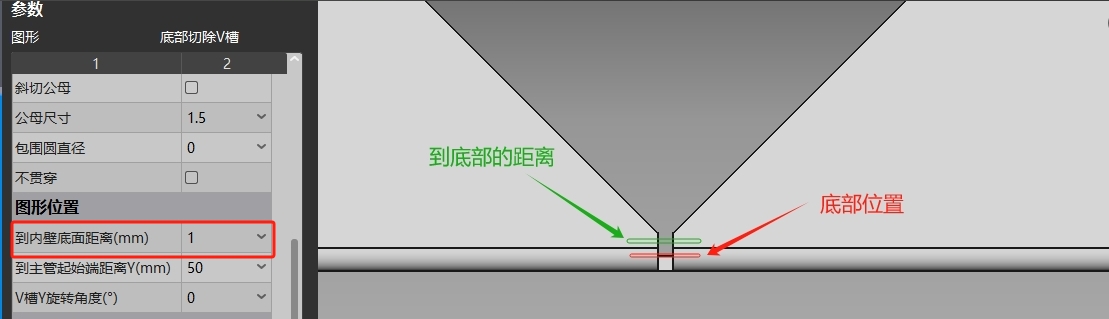

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

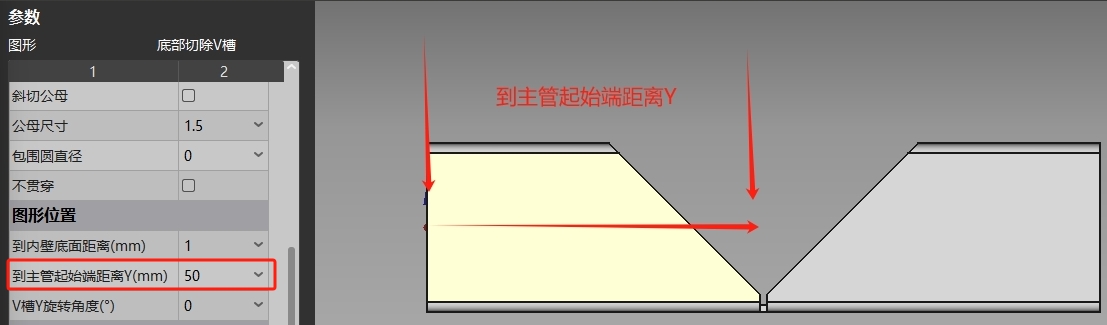

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

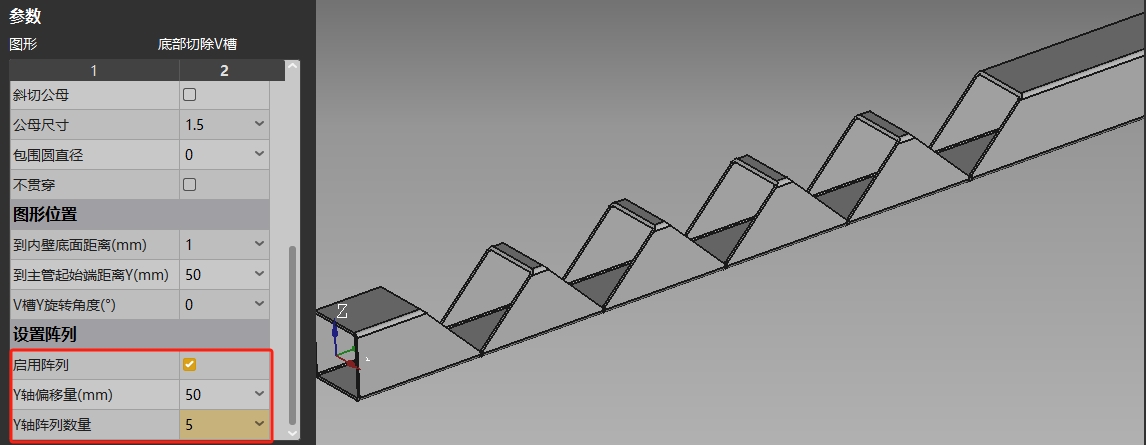

(1)启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：

(2)Y轴偏移量：延Y方向偏移的间距；

(3)Y轴阵列数量：延Y方向阵列的数量。
