TuberStudio绘制主管

第一步：在主界面点击 <绘制图形> ，进入到绘制图形界面，如下图：

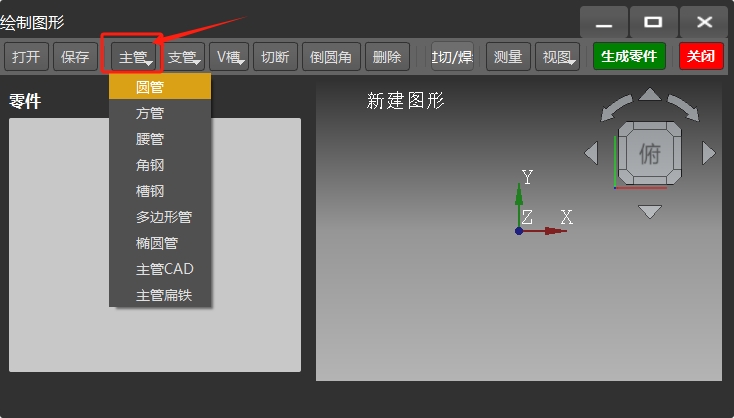

第二步：点击《主管》下拉，选择主管类型，如下图：

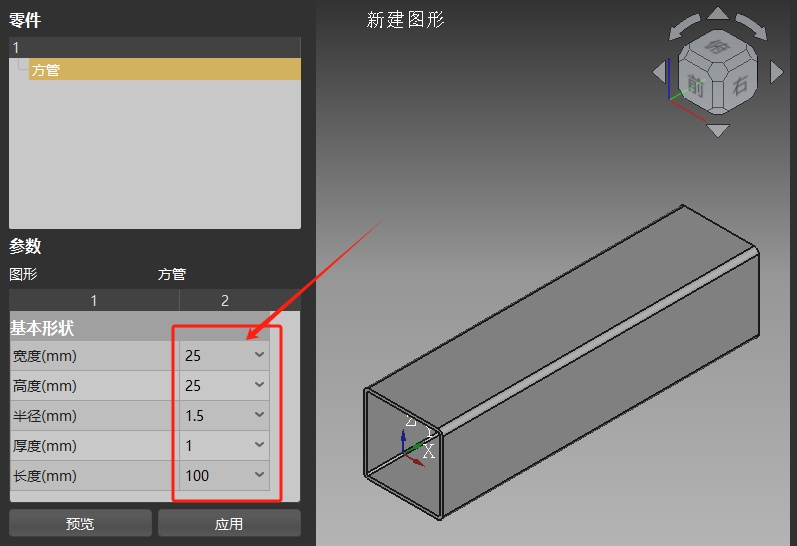

第三步：填写主管相对应的参数，如下图。

第四步：点击应用生成主管，确认了主管的参数，才能进行下一步绘制，后续绘制过程中，再次返回零件栏里的主管时，各参数均可修改，但截面类型不可更换。

CAD主管简介

一些异型的管材通常软件无法绘制，可通过外部CAD软件，将管材截面轮廓尺寸绘制，保存为dxf格式，在软件中打开生成主管类型。

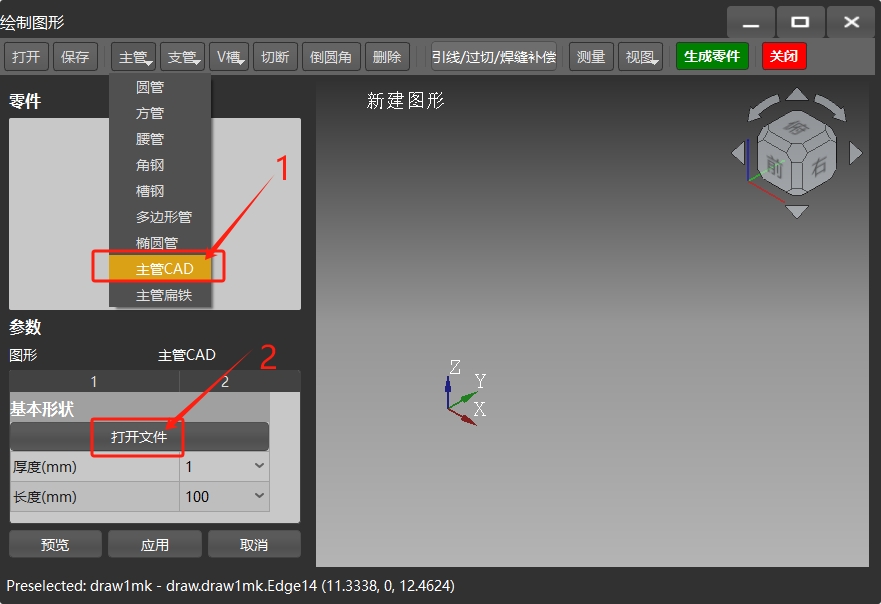

第一步：选择主管CAD，打开文件。

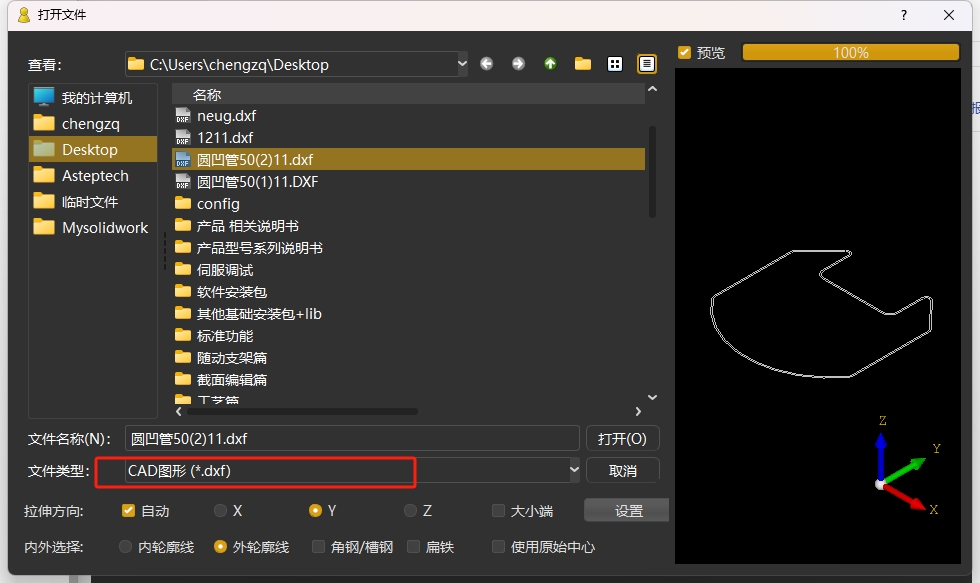

第二步：选择dxf文件，点击打开。

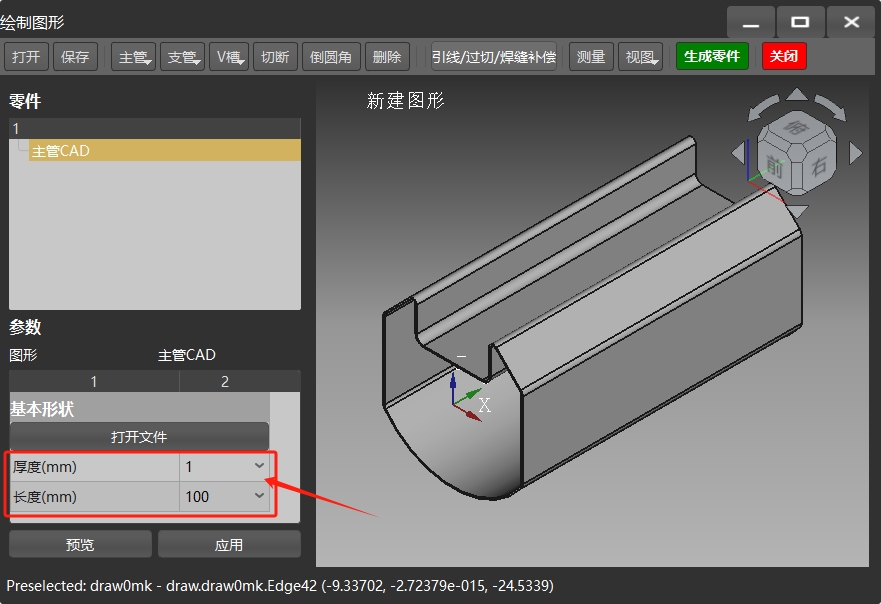

第二步：通过修改参数，调整管材长度。
