TuberStudio绘制圆角V槽

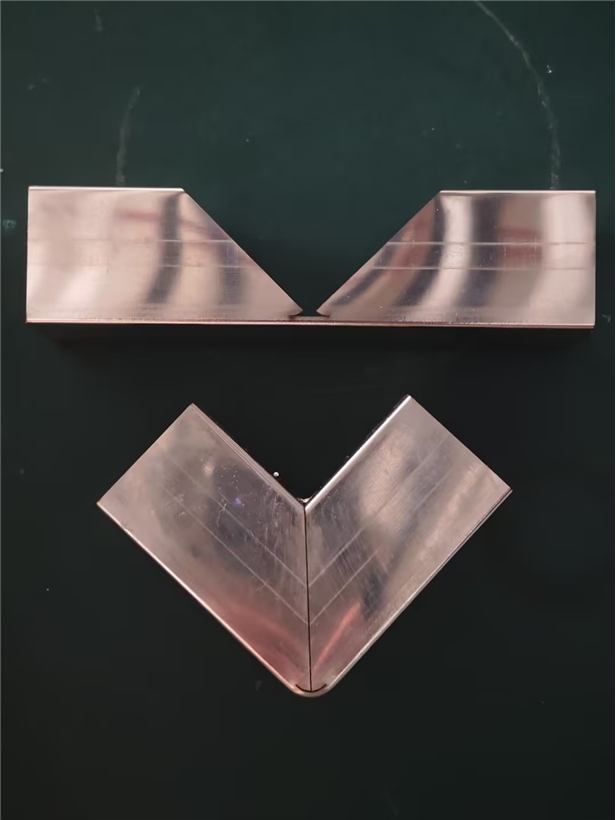

实际圆角V槽90°图示：

注意：此V槽类型只适用于矩形管上。

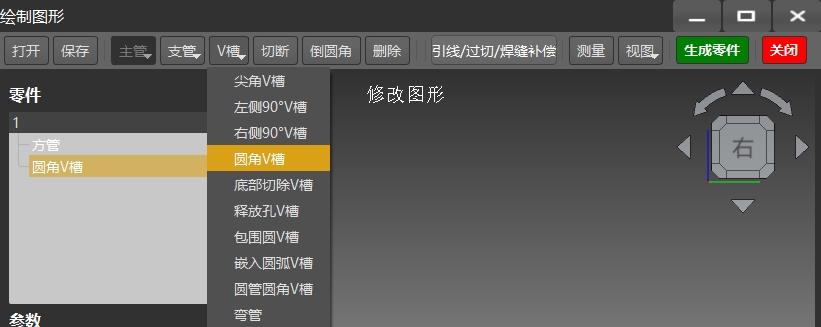

1、主管选择矩形管后，点击《V槽》下拉，选择圆角V槽。

（1）弯曲半径:V槽折弯后的圆角半径。

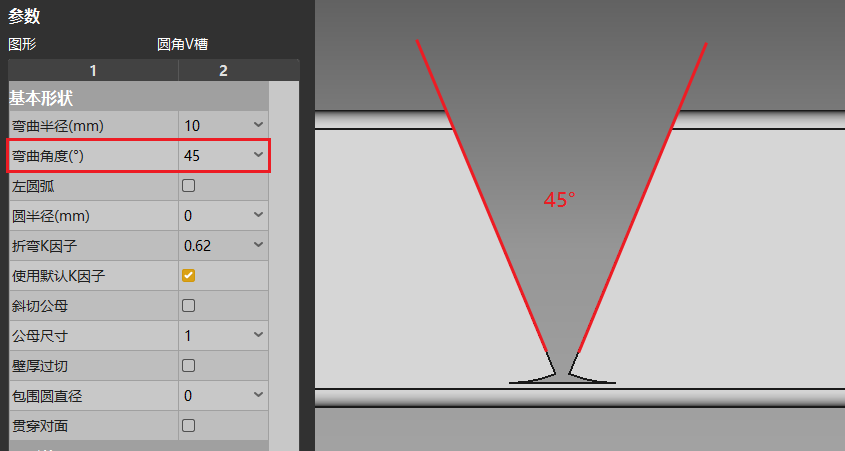

（2）弯曲角度:实际开口的角度，例如：弯曲角度为45，折弯后夹角为135°；。

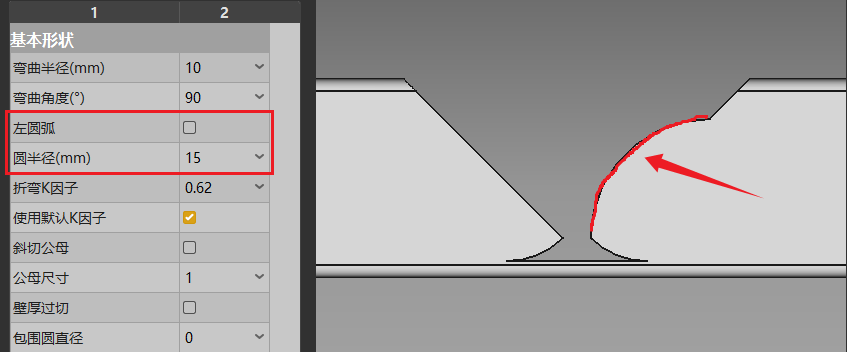

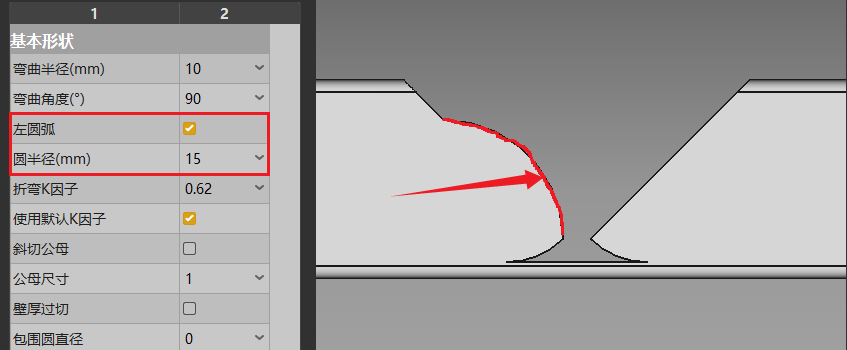

（3）左圆弧：勾选后《圆半径》在左侧，不够选则在右侧。

（4）圆半径：默认半径为0，输入半径则生成嵌入圆弧，嵌入圆弧在折弯时需先向管内挤压，方便折弯时塞到另一侧。厚管不建议使用。

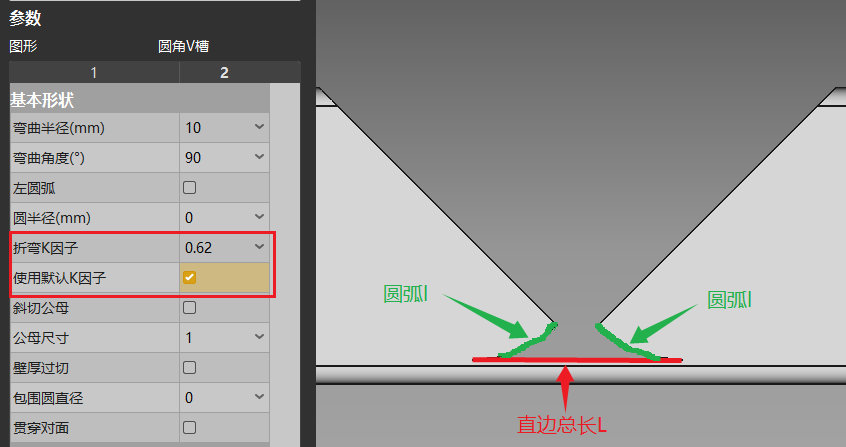

（5）折弯K因子：默认数值为0.62，用于折弯补偿，取消<使用默认K因子>后，可修改参数。折弯K因子计算方式：L=2l+2πKT*θ/360°，其中，T为折弯厚度；θ是折弯角度，K值越大，直边L越长，调试建议在0.6~1之间。

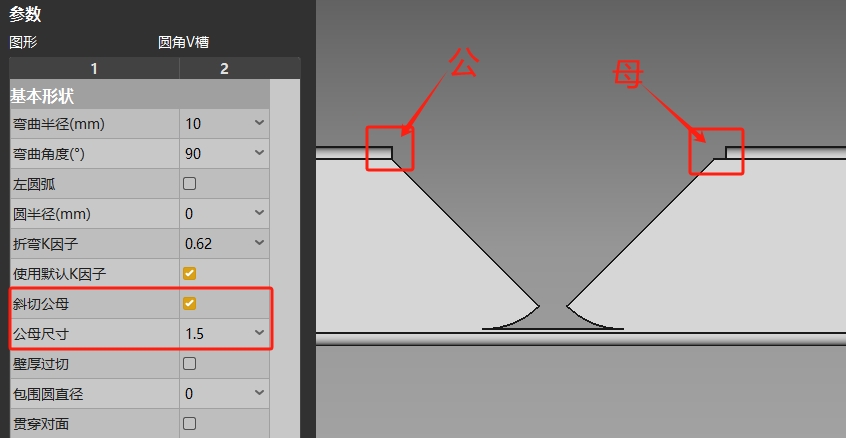

（6）斜切公母：V槽拼接处一边为公，一边为母，如下图所示。

（7）公母尺寸：勾选斜切公母后生效，该参数不能小于管材厚度，不然切割时会切到壁厚上，参数大于壁厚的部分可视为公母过切长度。

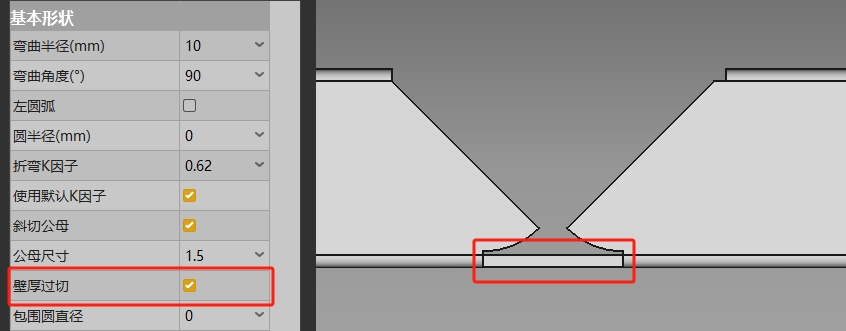

（8）壁厚过切：将折弯直边的壁厚切除，避免折弯后R角处凸起。

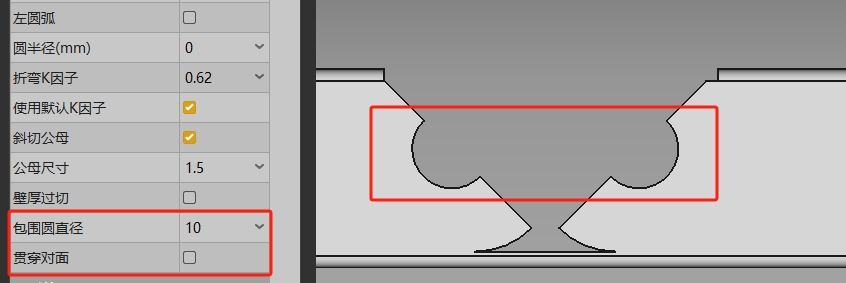

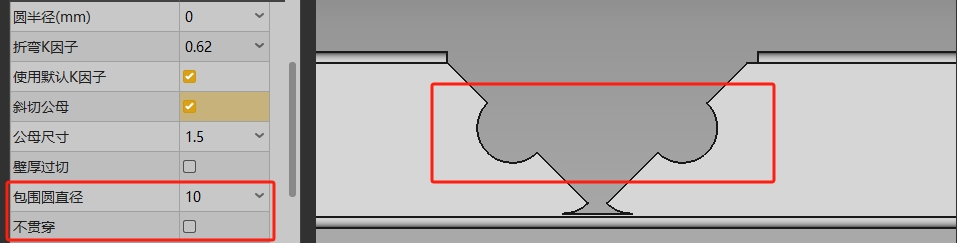

（9）包围圆直径：圆角V槽内嵌套圆槽空直径。

（10）贯穿对面：将圆槽孔贯穿到另一个面上。

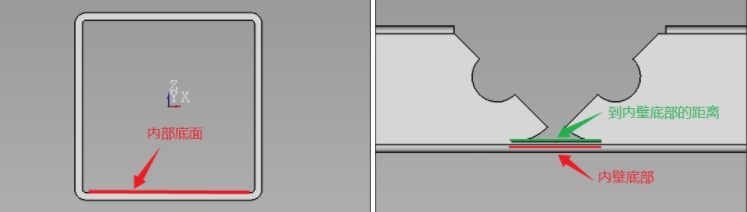

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

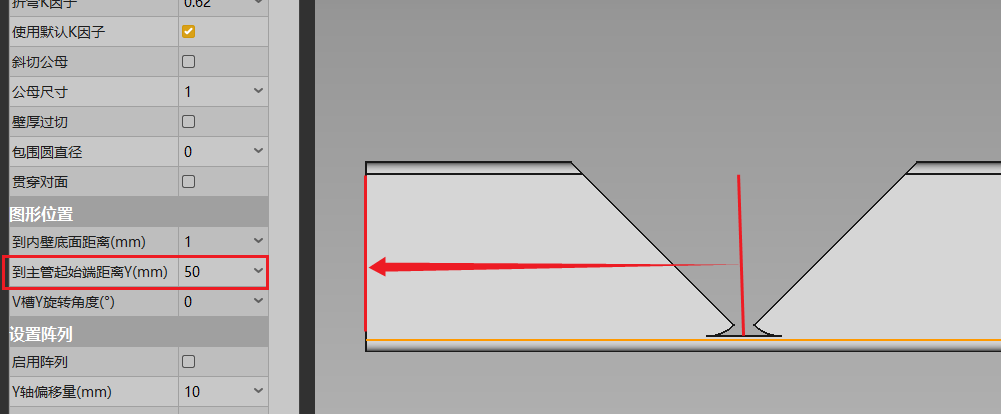

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

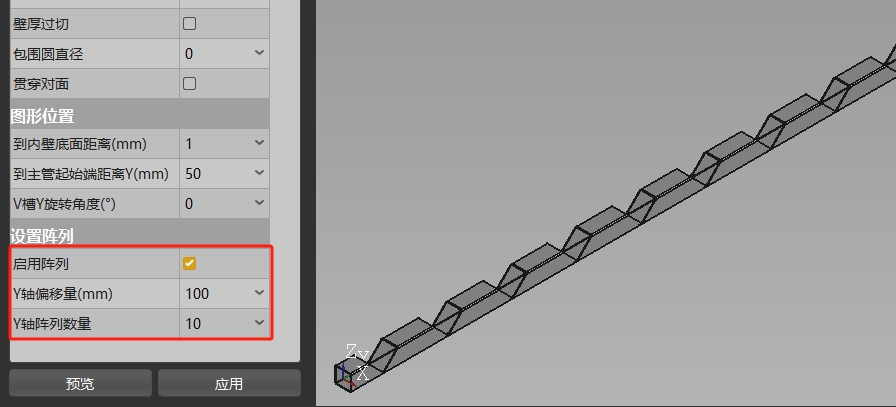

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
