Tube版本：1.4.20.48

App版本：1.4.127

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

---

TuberStudio绘制弯管

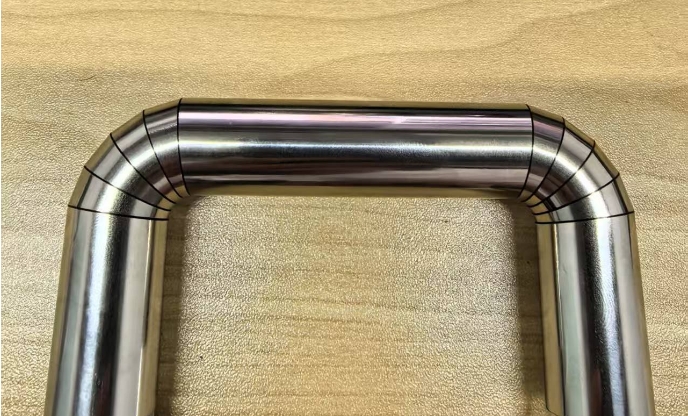

实际弯管切割效果：

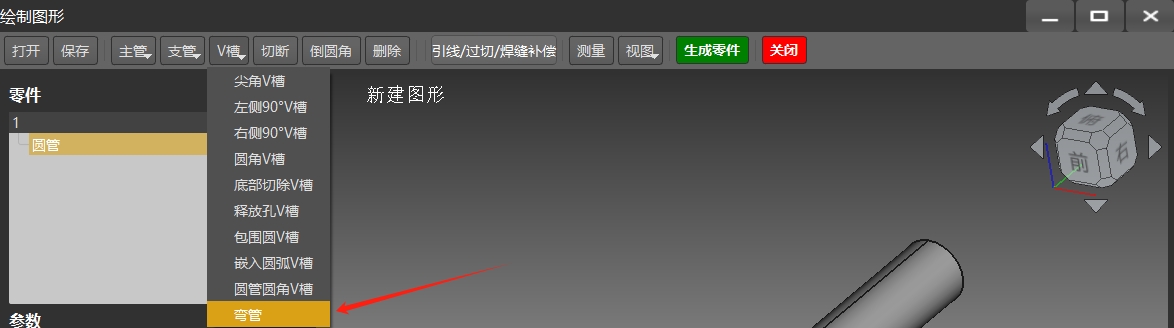

1、主管选择圆管后，点击《V槽》下拉，选择弯管。

2、基本形状

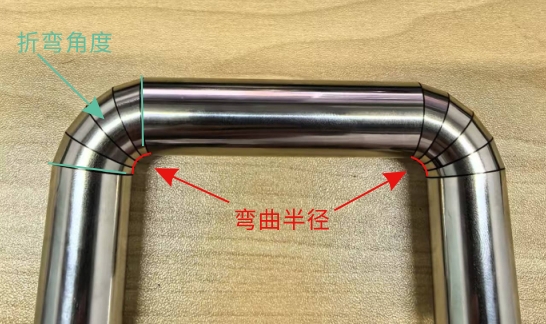

（1）弯曲角度：弯管弯曲角度。

（2）弯曲半径：弯管折弯后内角半径。

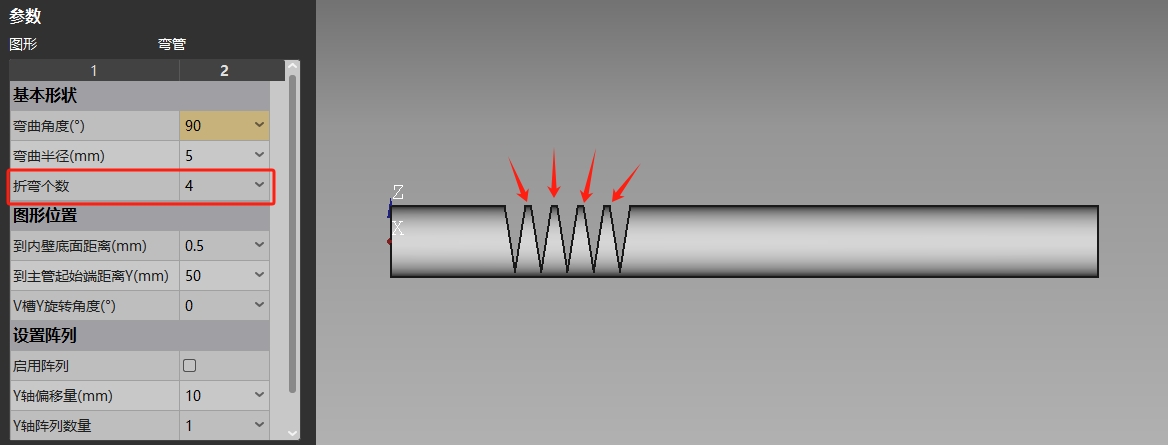

（3）折弯个数:V槽折弯个数。

3、图形位置

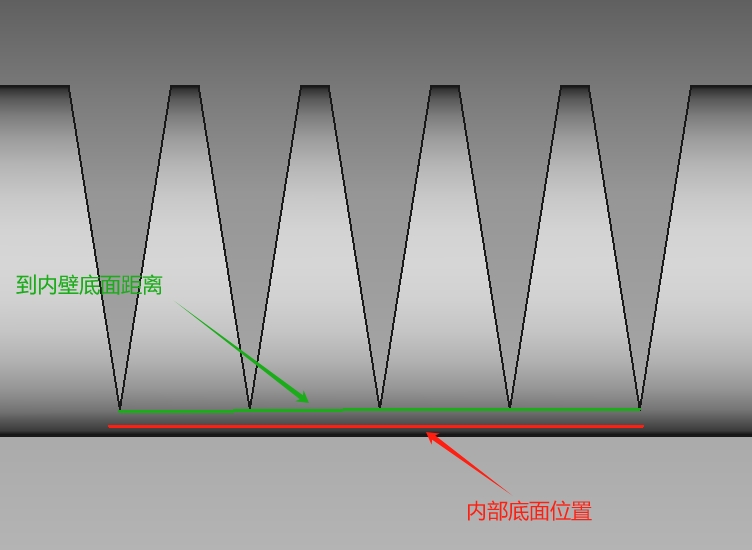

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

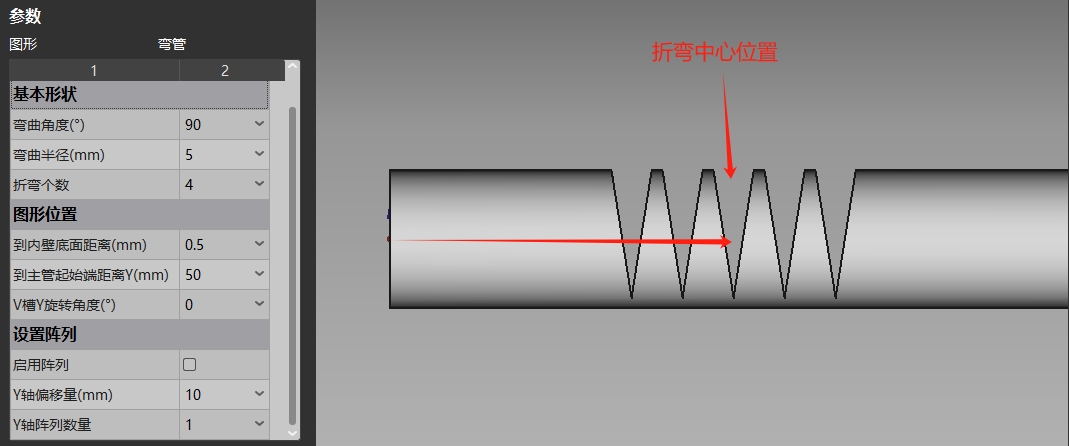

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

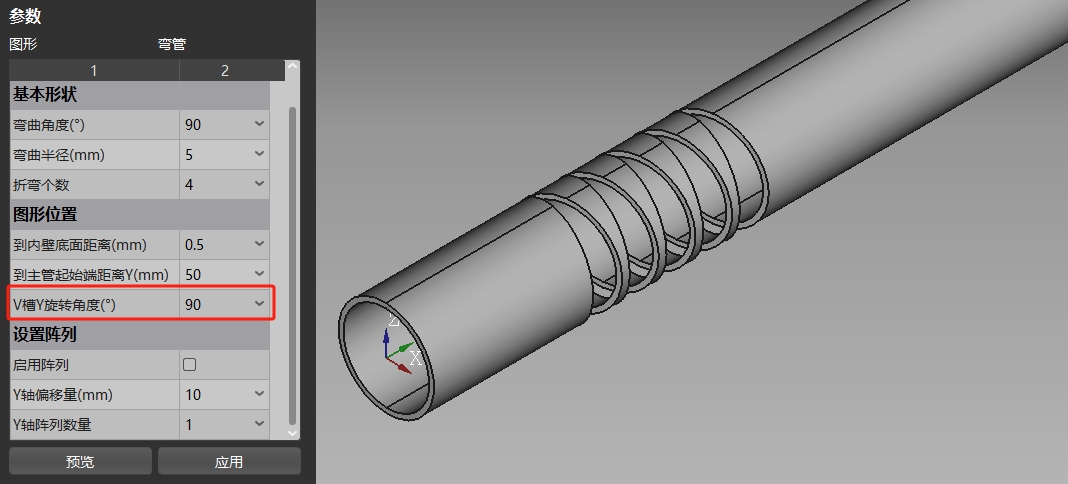

(3**)V槽Y旋转角度（°）**：绕Y坐标旋转角度。

4、设置阵列

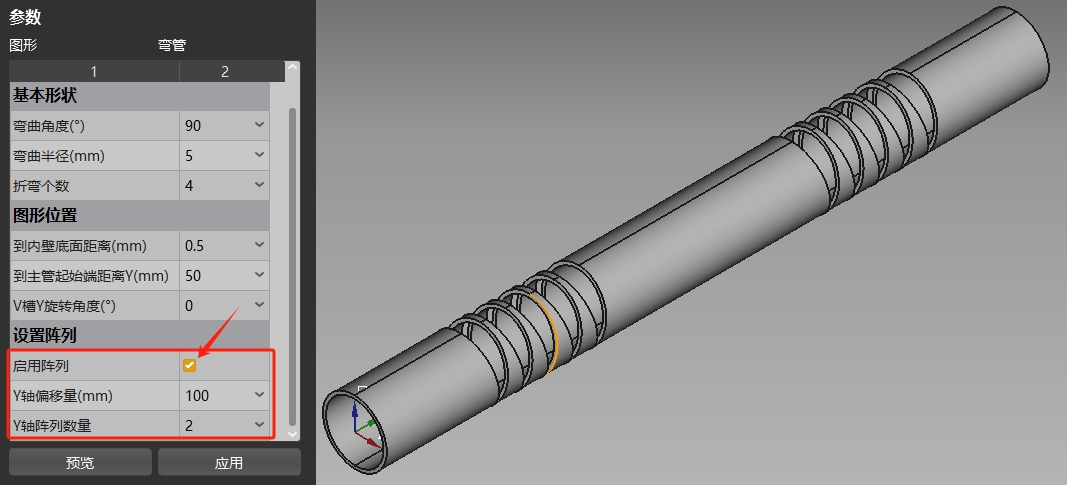

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
