TuberStudio绘制包围圆V槽

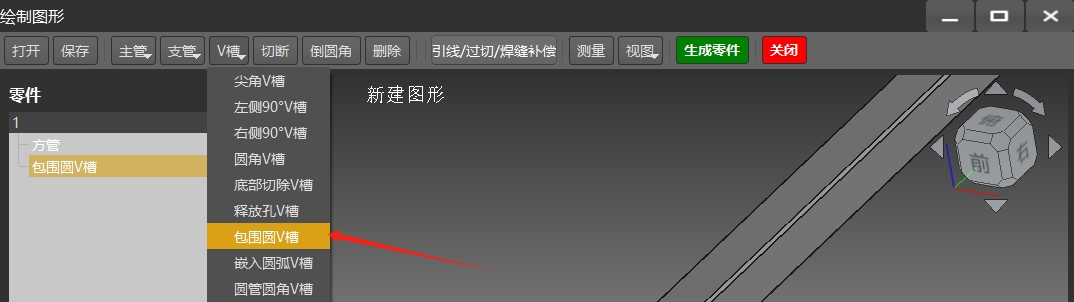

1、主管选择矩形管后，点击《V槽》下拉，选择圆角V槽。

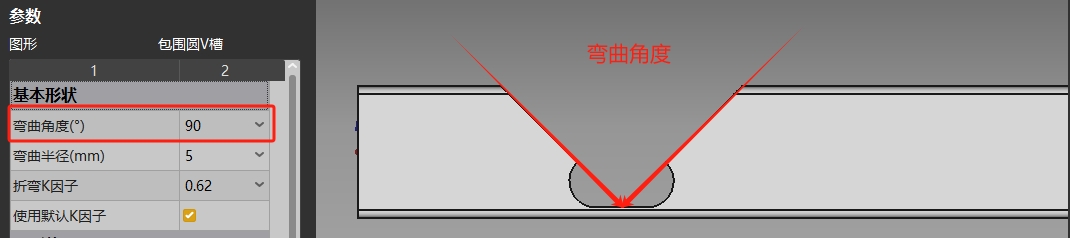

（1）弯曲角度:实际开口的角度，例如：弯曲角度为45，折弯后夹角为135°；。

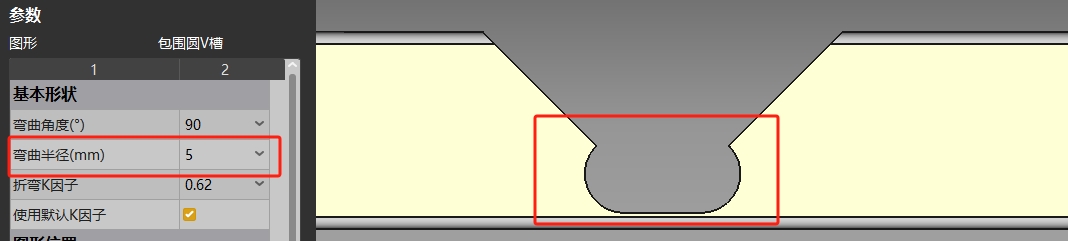

（2）弯曲半径:V槽折弯后的包围圆半径。

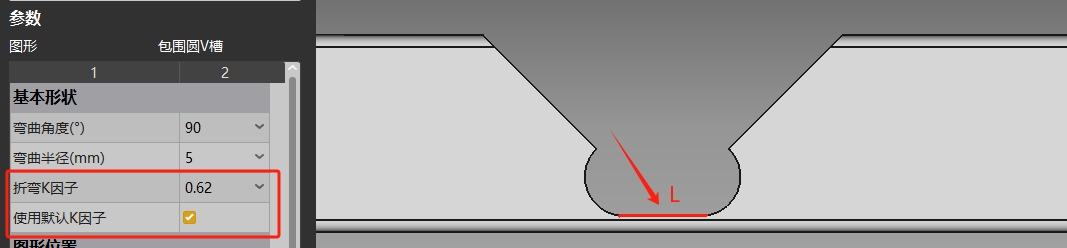

（3）折弯K因子：默认数值为0.62，用于折弯补偿，取消<使用默认K因子>后，可修改参数。K值越大，直边L越长，调试建议在0.6~1之间。

（4）使用默认K因子：勾选后无法修改k因子，取消勾选可修改k因子。

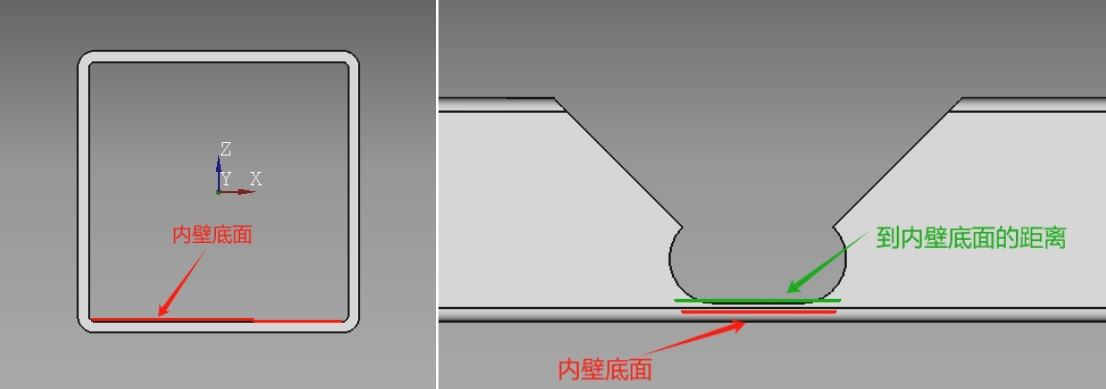

（1）到内壁底面距离：即相对内壁底面的位置，不宜过小，避免切到壁厚，建议设置0.5~1.5之间。

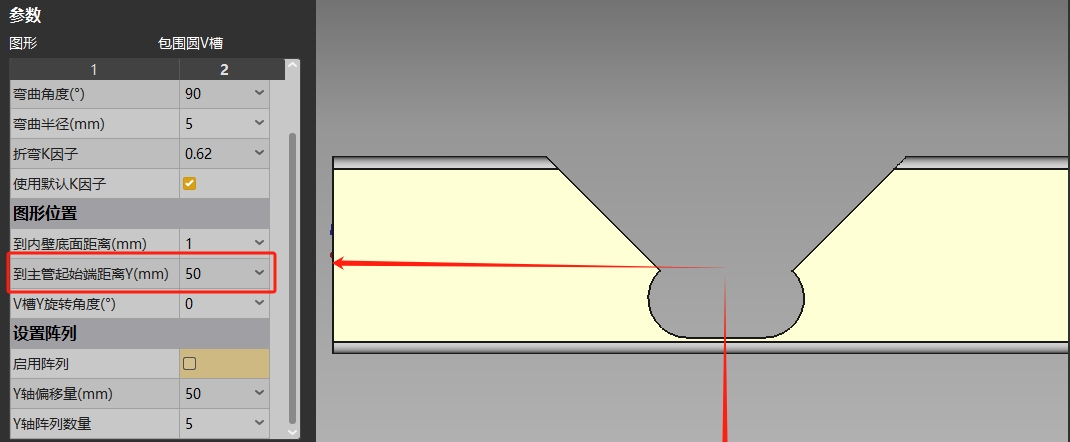

（2）到主管起始端距离Y：即折弯中心位置到主管起始端的距离。

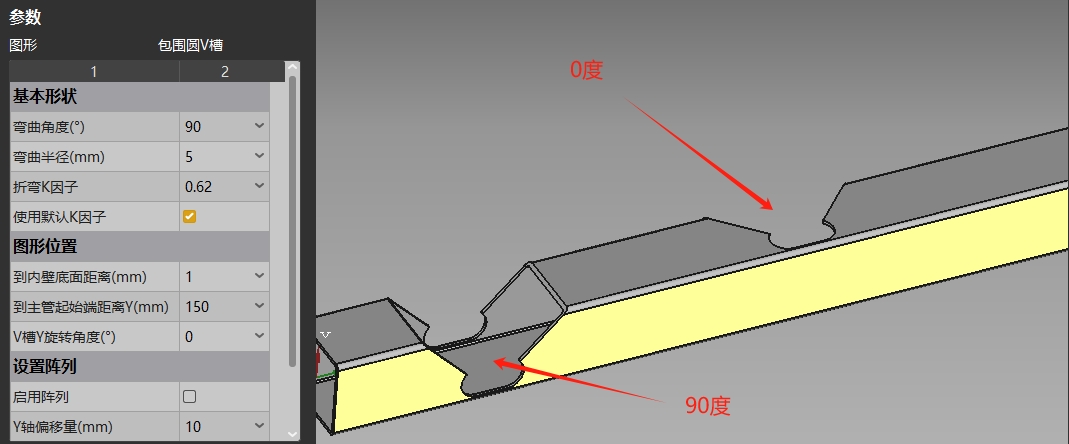

(3**)V槽Y旋转角度（°）**：绕Y坐标旋转角度。

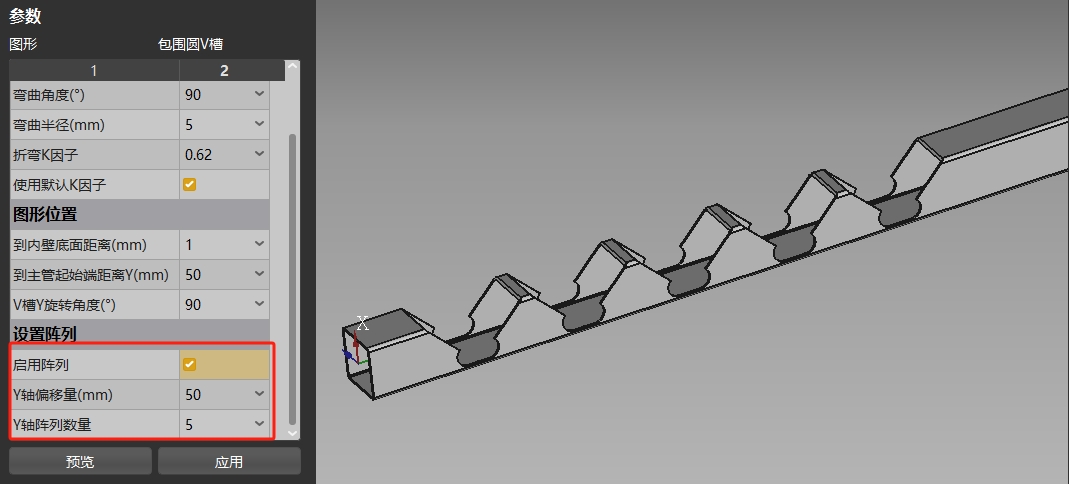

（1）启用阵列：勾选后，可延Y方向按指定数量、间距，阵列相同的V槽。如下图：
