孔型

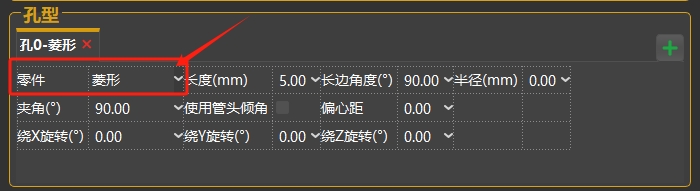

第一步：下拉选择零件管面孔形状，如下图。

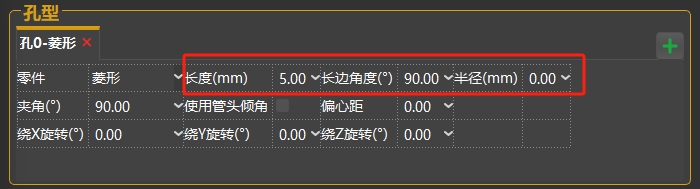

第二步：设置孔型尺寸，如下图。

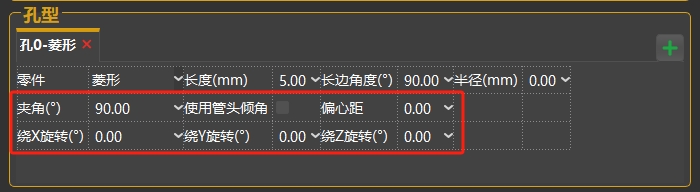

第三步：调整孔型位置及姿态，如下图。

参数名称	参数含义及图示
夹角（°）	开孔与管面的夹角，如下图。右视图：

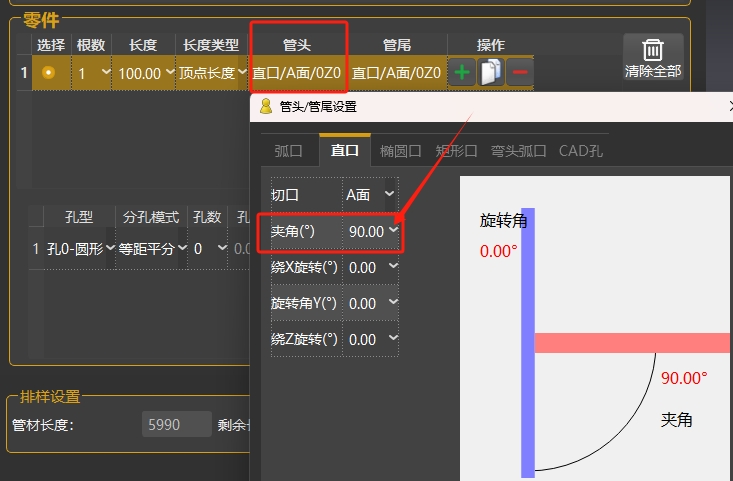

使用管头倾斜角	勾选使用管头倾斜角，修改管头角度后，管头角度与孔型夹角（°）同步。

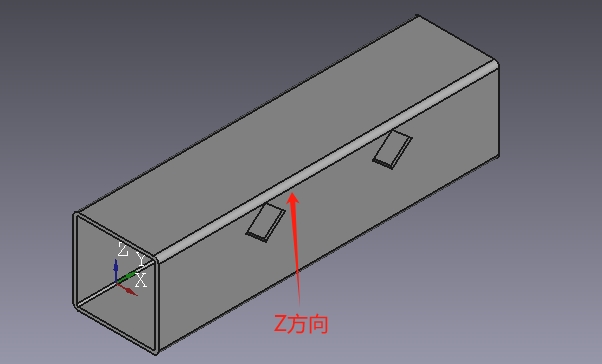

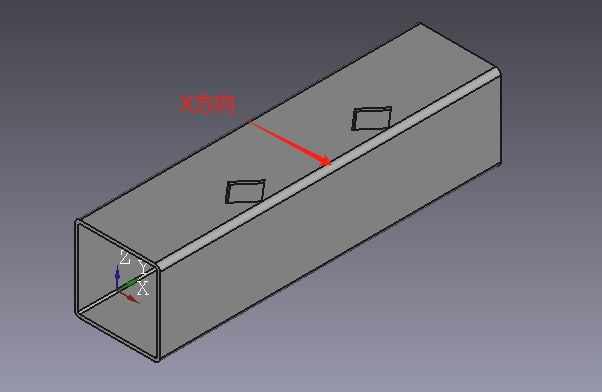

偏心距	开孔中心与管面中心偏移距离，如下图： AC 面延X方向偏移示意 BD面延Z方向偏移示意
绕X、Y、Z旋转（°）	开孔图形绕工件坐标系旋转角度，如下图所示：

多孔型设置

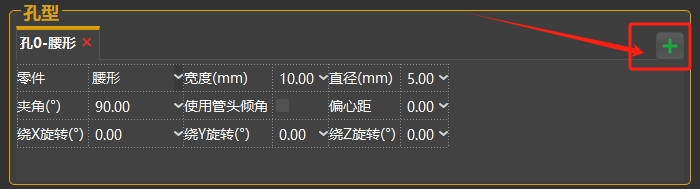

当管面孔型较多的情况下，可以选择右侧的添加按钮，增加孔型。

V槽主要用于管材折弯，选择折弯类型、拼接类型、角度进行加工，软件提供的丰富的折弯类型：尖角V槽、左侧、右侧90°V槽、圆角V槽、底部切除V槽、释放孔V槽、包围圆V槽、嵌入圆弧V槽、圆管圆角V槽、弯管等，点击查看详细教程。
