TuberStudio绘制开孔零件介绍

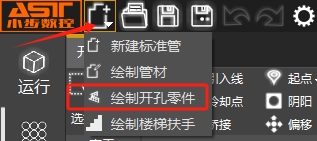

功能简介：TubeStudio自带的绘图软件，通过填写管材相关参数，生成对应的加工零件，点击主界面绘图下拉选择《绘制开孔零件》。

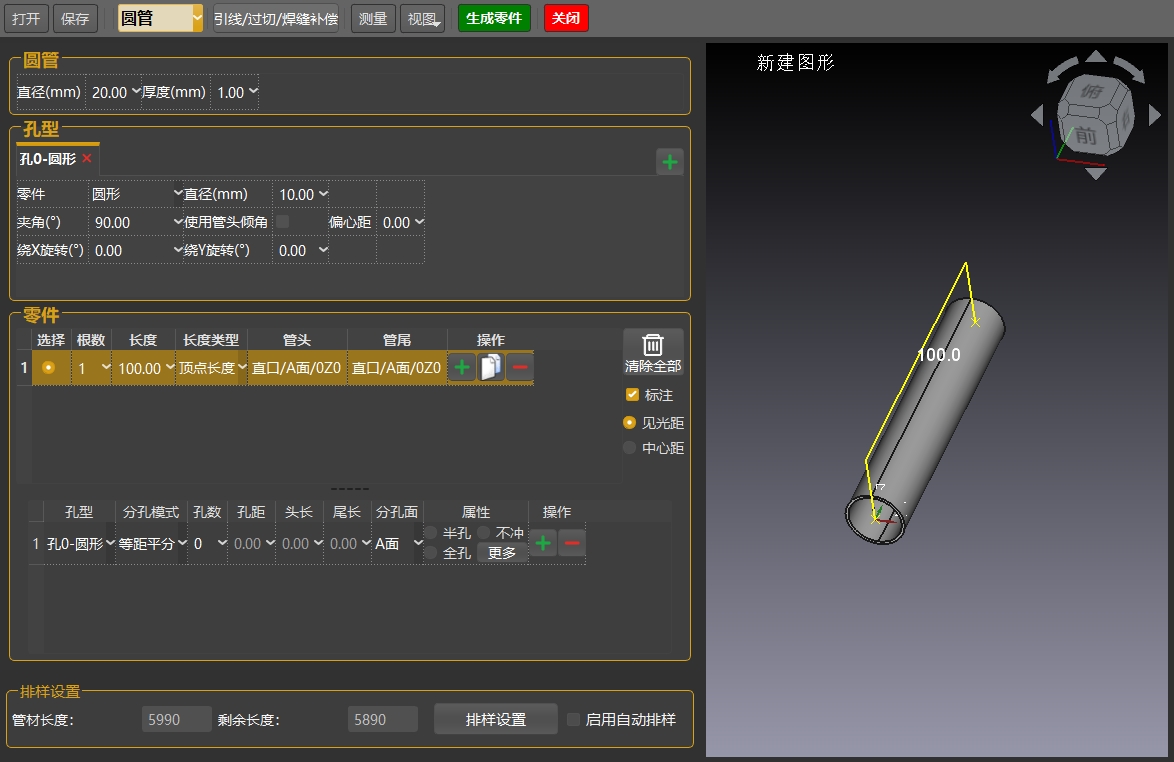

第一步、选择管材类型

管材类型指待切割的管材原材料的形状。软件提供的类型有圆管、方管、扁铁、还支持外部绘制的CAD管材截面。

开孔类型指待切割的管材上方需要切割的孔形状。软件提供的类型圆形、矩形、腰形、多边形、椭圆形、菱形、平行四边形、尖角V槽、左侧、右侧90°V槽、圆角V槽、底部切除V槽、释放孔V槽、包围圆V槽、嵌入圆弧V槽、圆管圆角V槽、弯管，支持外部绘制的CAD孔。
