零件参数定义说明

1、选择

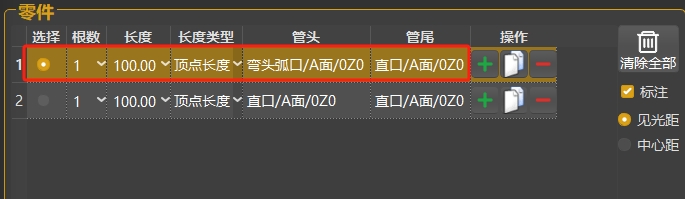

即选中当前零件做参数修改，单击同一行的任意位置都可选中，如下图所示。

2、根数

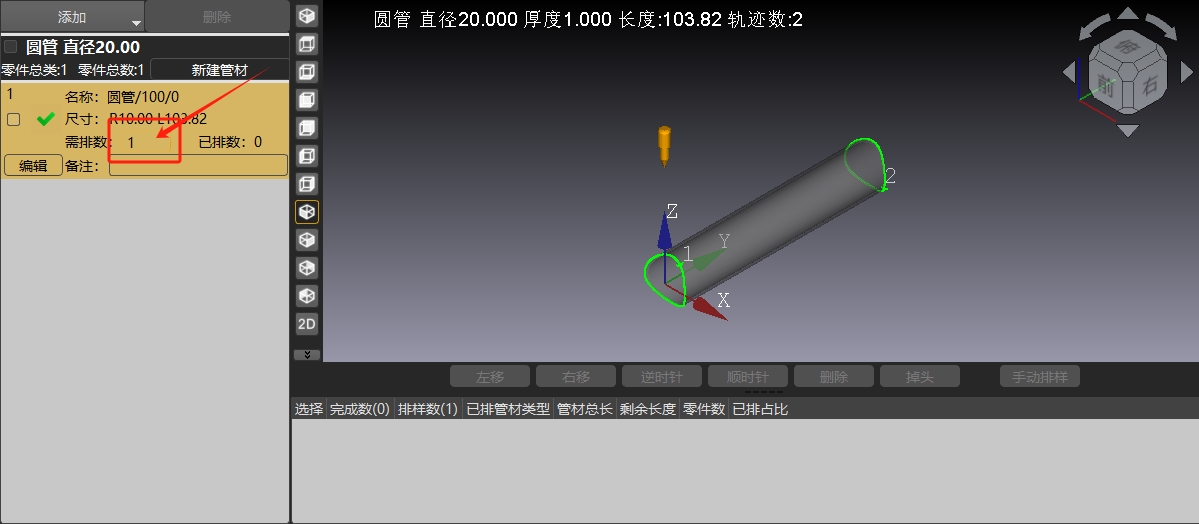

零件排样加工数量。

3、长度类型

• 最大长度：指管头ABCD四个面中，取其中一个面的中心Y最小位置到管尾ABCD四个面中，其中一个面的中心Y最大位置的长度。



• 最小长度：指管头ABCD四个面中，取其中一个面的中心Y最大位置到管尾ABCD四个面中，其中一个面的中心Y最大小位置的长度。

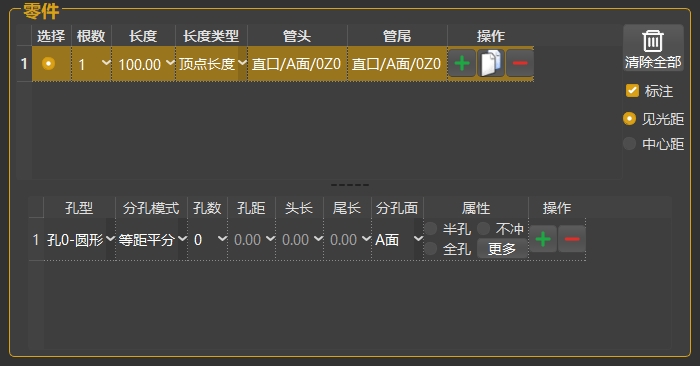

• 顶点长度：指分面孔的那一面，中心Y位置的最大位置到管尾的中心Y最大位置的长度。

  A面示意：



  B面示意：

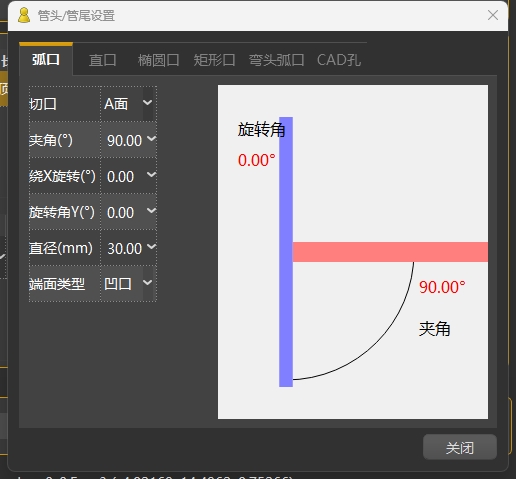

4、管头、管尾

类型可以选择弧口、直口、椭圆口、矩形口、弯头弧口、CAD孔。
