Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：MT244x / PT242x / DT243x / AMC251x / AMC241x

---

多零件导入

功能简介：导入多种不同长度和数量的零件，通过合理规划多个零件在管材上的排列方式，能够最大限度地利用管材的空间，零件截面长、宽、半径必须保证是一致的才能正常导入。

TubeStudio多零件导入操作

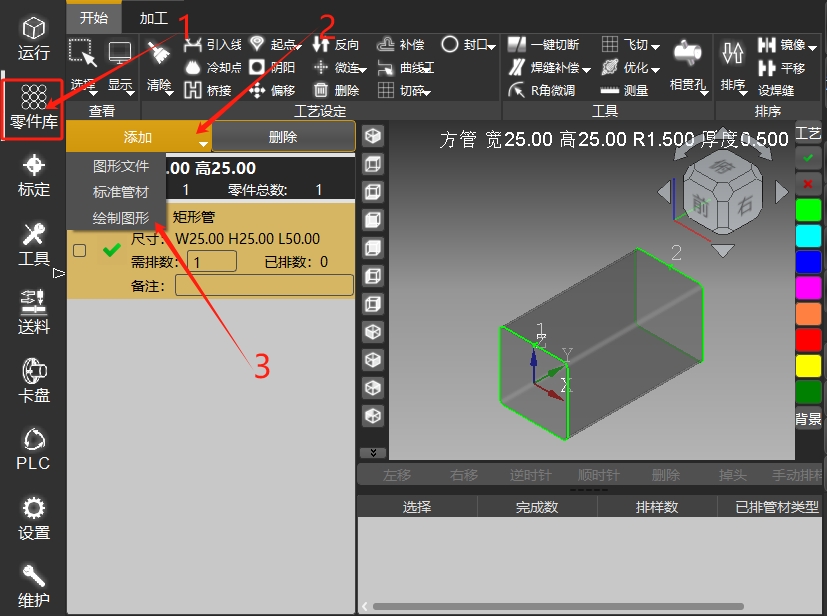

在主界面左侧菜单栏中，点击《零件库》进入排料界面，点击添加下拉选择图形导入方式，多零件导入必须从此入口添加。

TubeStudio提供三个添加零件方式：

1. 添加图形文件：软件支持SolidWorks或ug绘制的（igs或者step）的三维图纸、支持CAD绘制的dxf二维包覆图纸。图形文件导入操作说明



2. 添加标准管材：软件自带的标准管材简易绘制，支持绘制圆管、矩形管、跑道管。

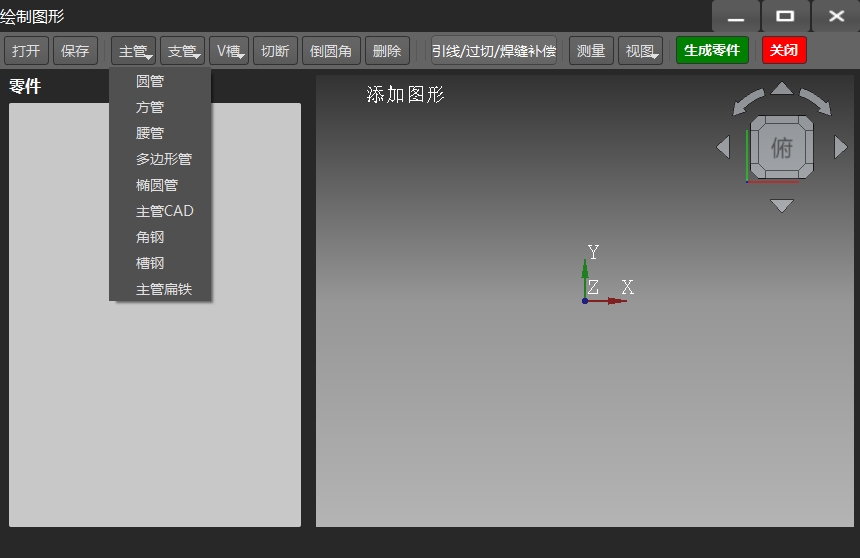

3. 添加绘制图形：软件自带的多功能绘制管材。 绘制零件操作说明
