零件导入操作

操作说明：在主界面左上角打开文件，软件支持SolidWorks或ug绘制的（igs或者step）的三维图纸、支持CAD绘制的dxf二维包覆图纸，导入后保存生成（asg格式）的加工文件（小步公司图纸格式文件）。

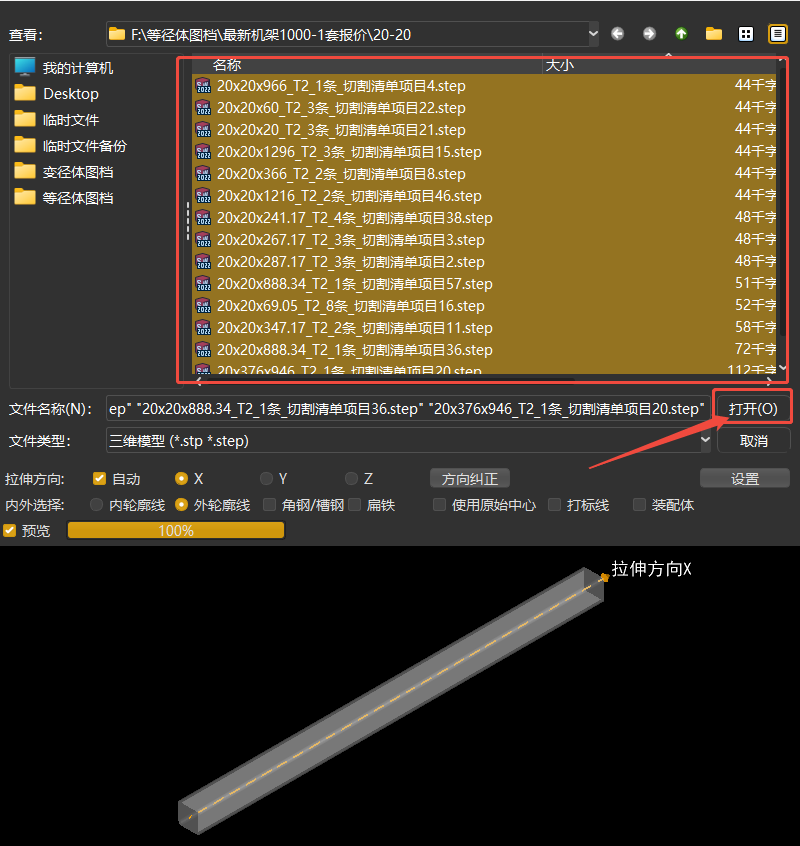

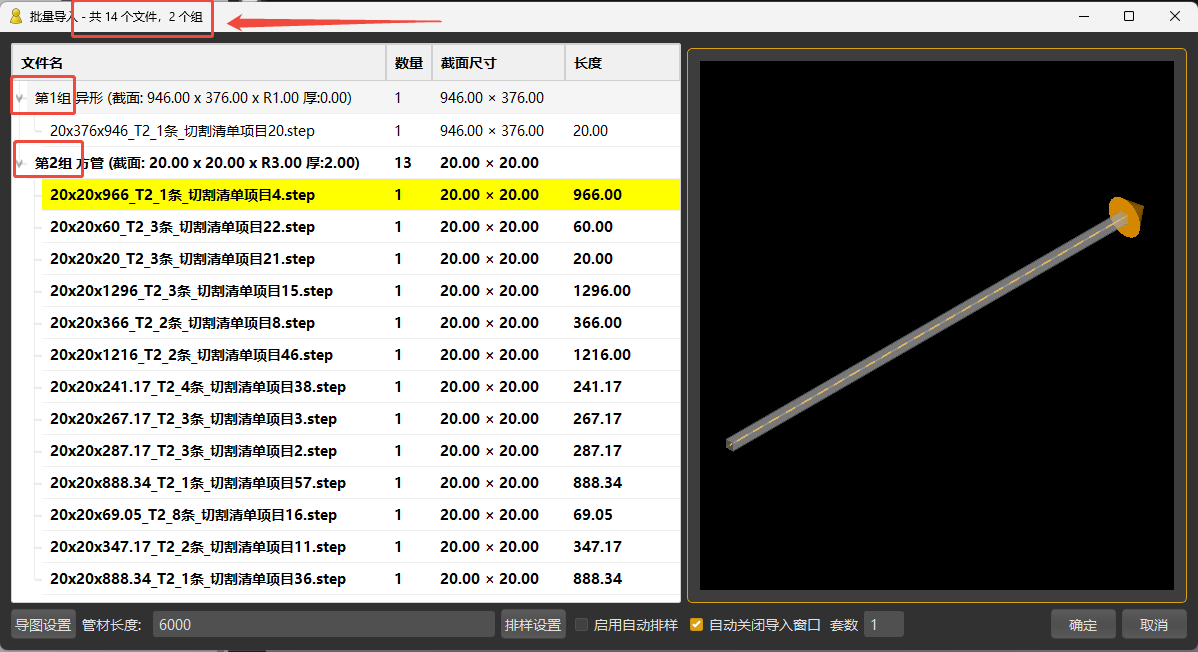

1、导入igs或Step图纸。

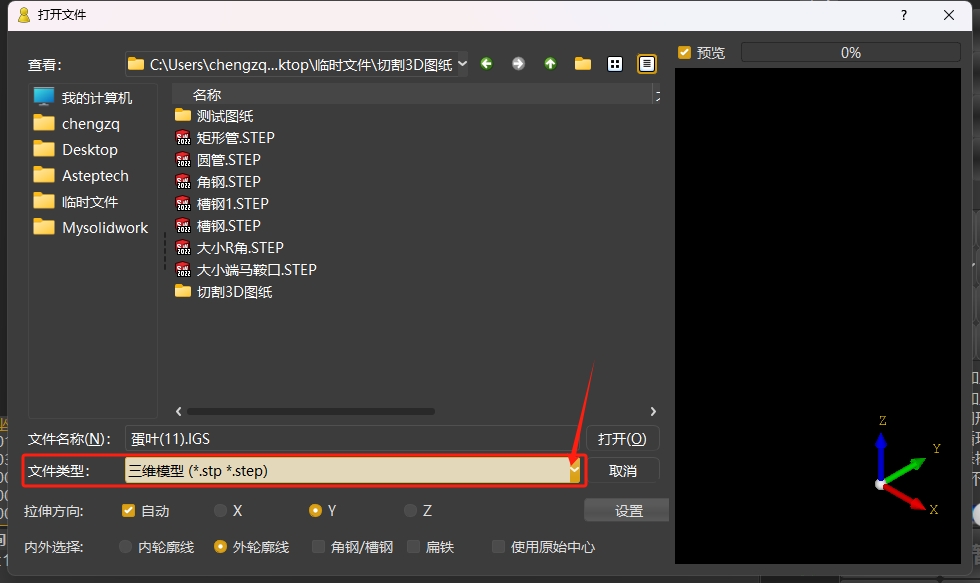

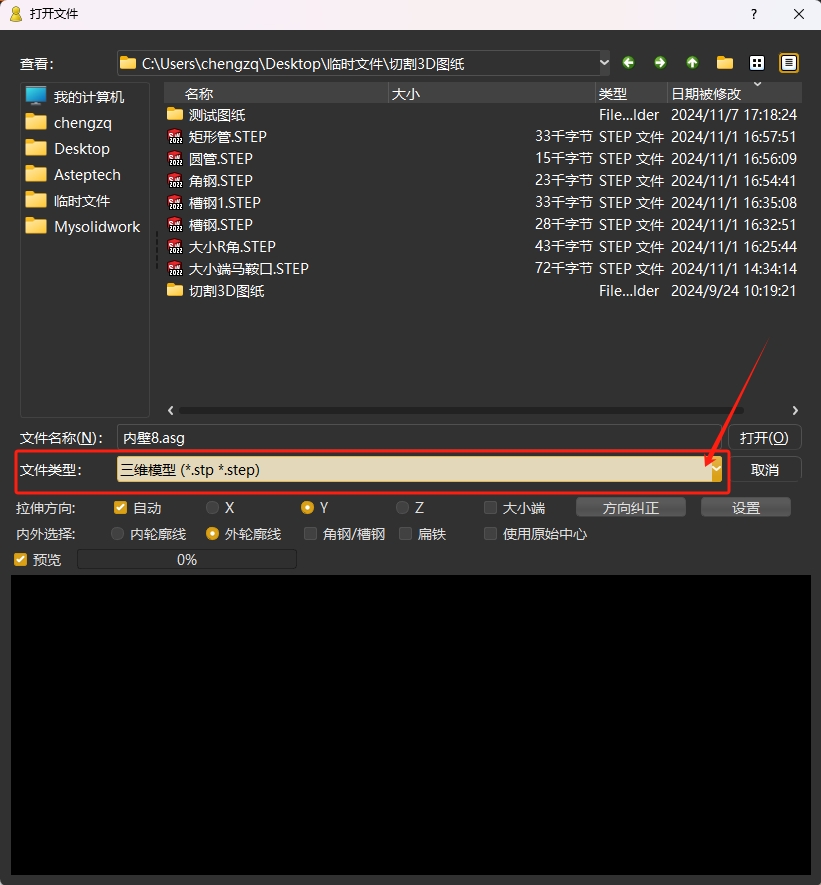

步骤1：在文件类型右方下拉，选择igs或step文件类型。

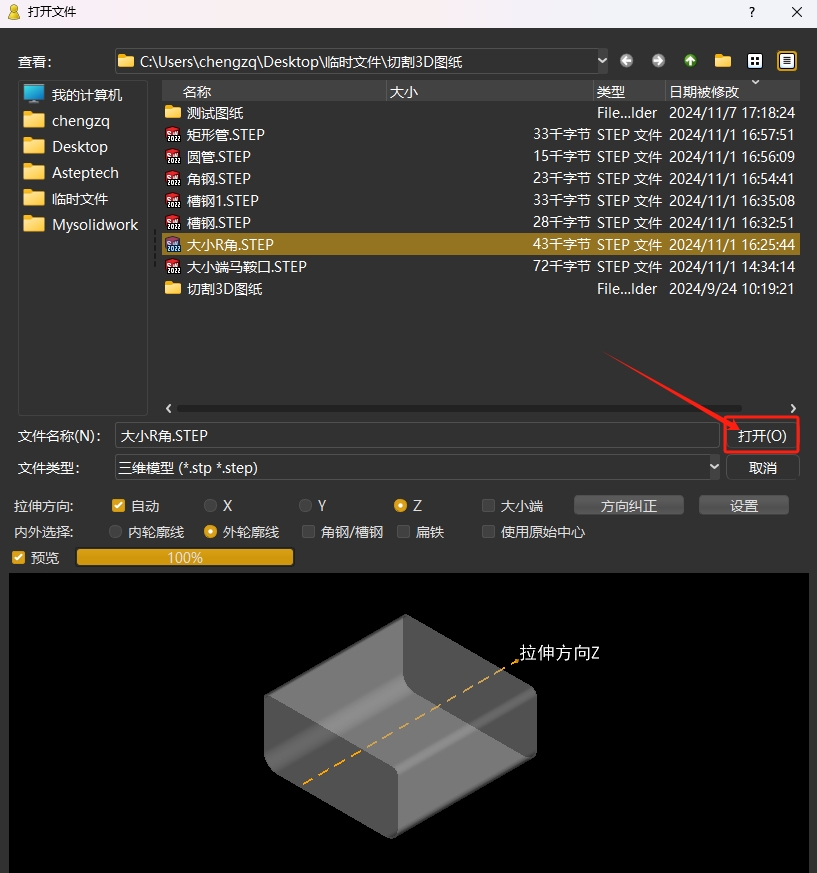

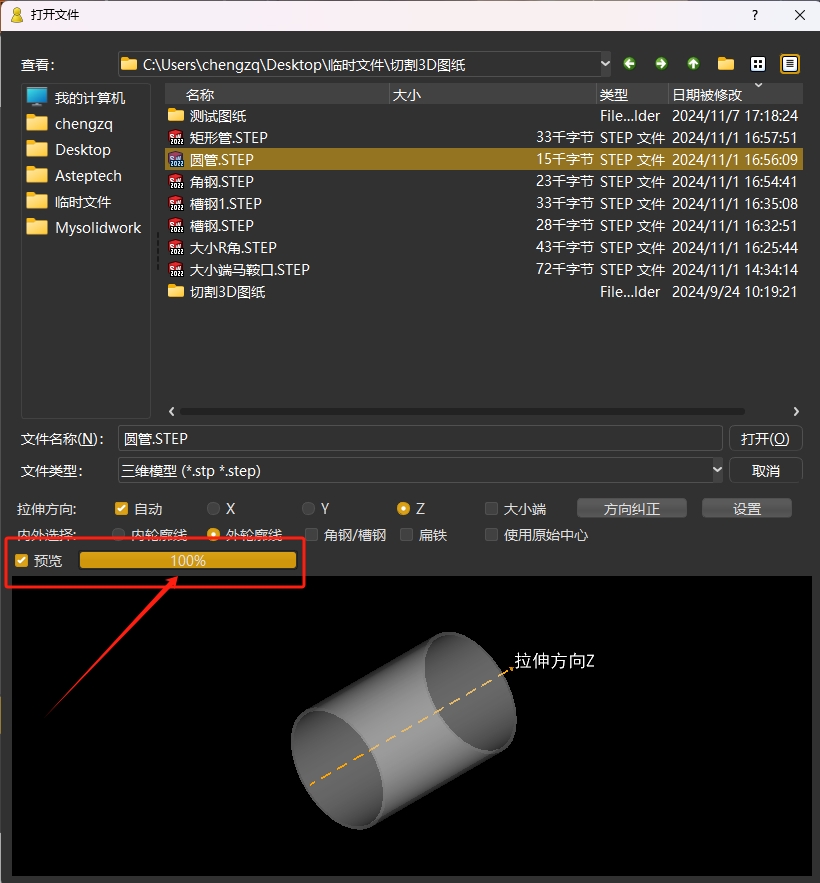

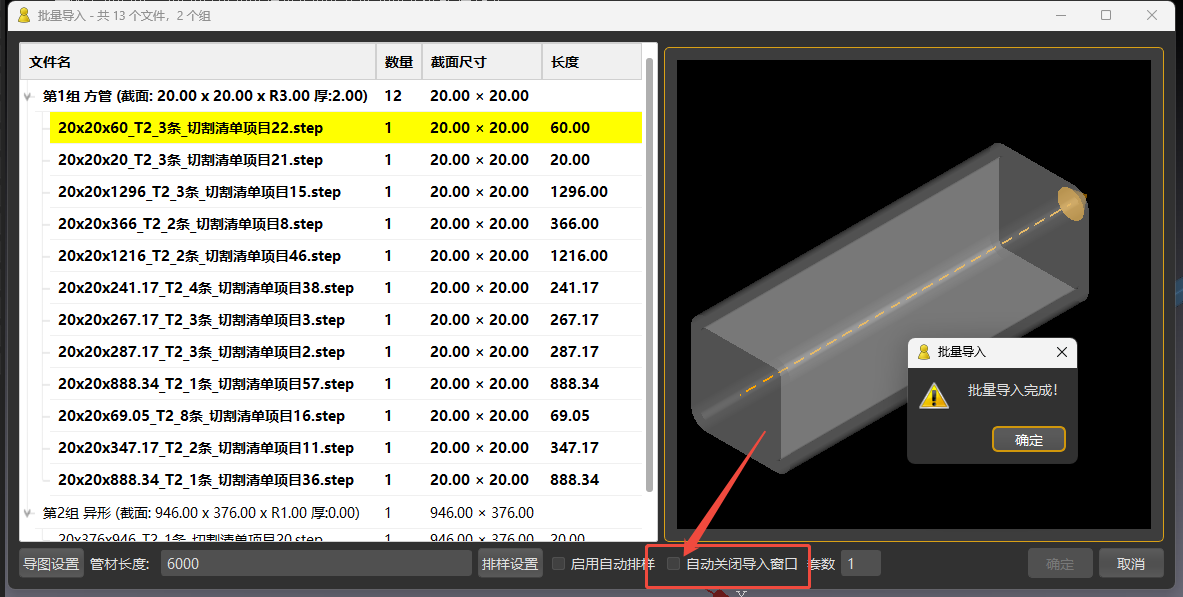

步骤2：点击所需打开文件，待预览进度到达100%。

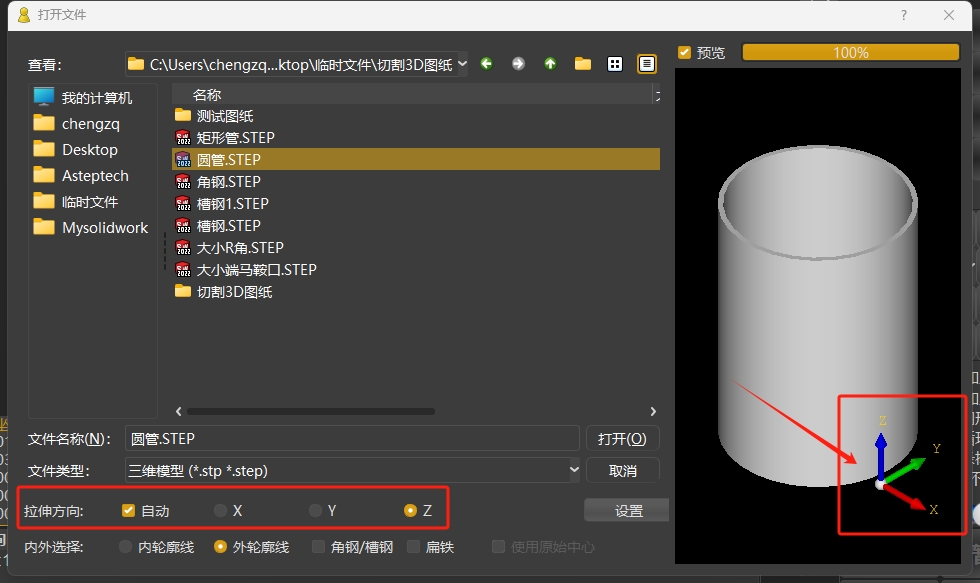

步骤3：选择与当前坐标系下对应的拉伸方向（注意：需要等待预览进度到达100%，才能选择拉伸方向）。

拉伸方向：《自动》代表自动选择，在导入文件时会自动读取零件X\Y\Z的拉伸方向。当自动读取的拉伸方向与实际不符时，可手动调整X\Y\Z的拉伸方向。

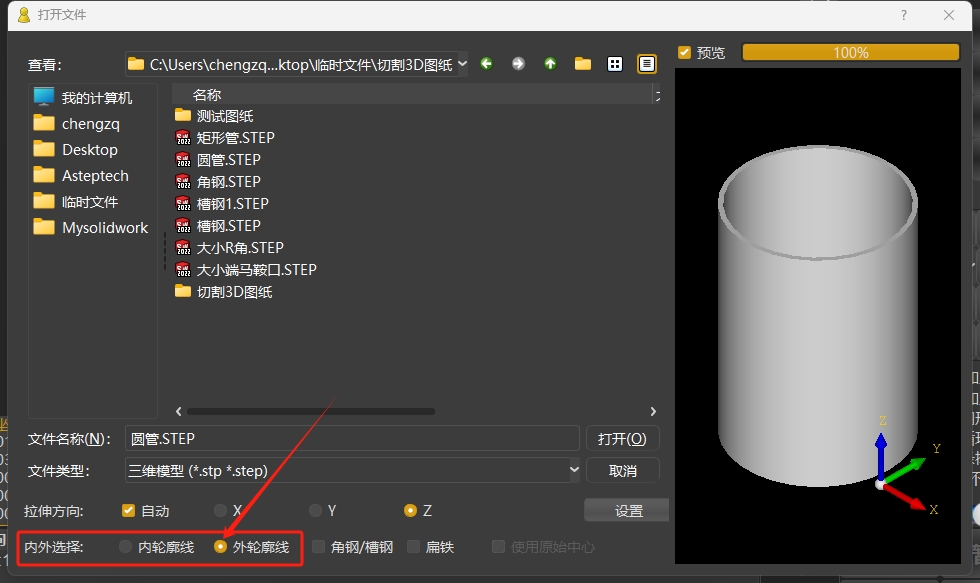

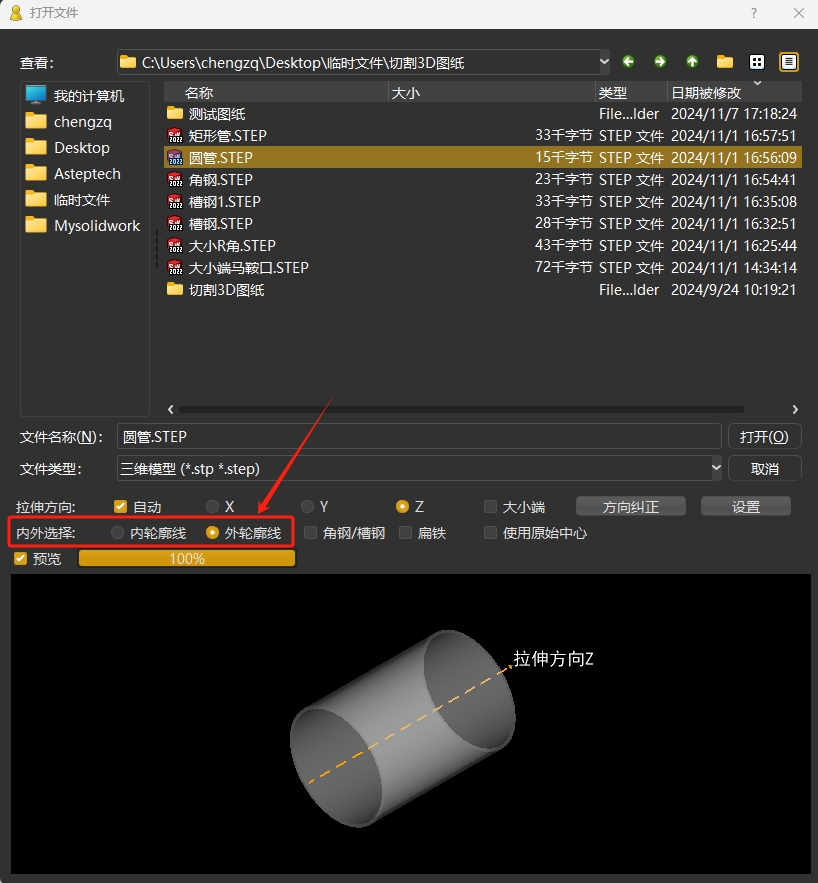

步骤4：选择图形的轮廓线。

管材类型为矩形管、圆管、D管、多边形、椭圆等常规等径管材，选择内轮廓线切割线或外轮廓线切割线。

若管材类型为（角钢/槽钢）、扁铁等片状型管材，需要勾选对应类型。

选择asg文件，选中文件后直接打开即可。
