ACS调高系统

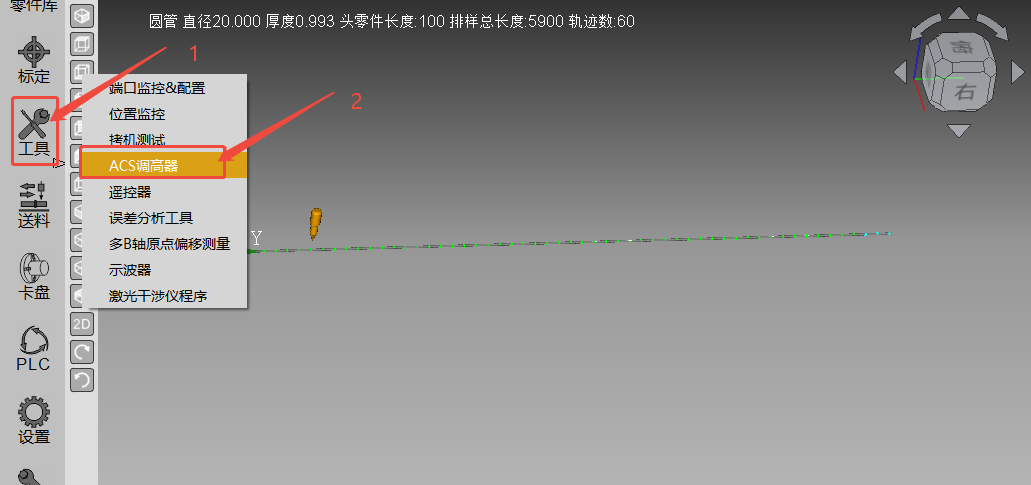

软件主界面引导，如下图：

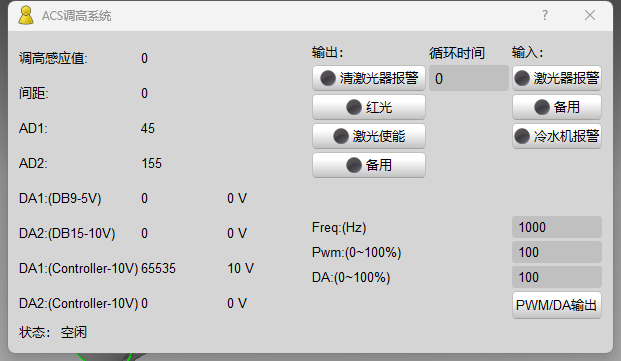

ACS调高系统监控

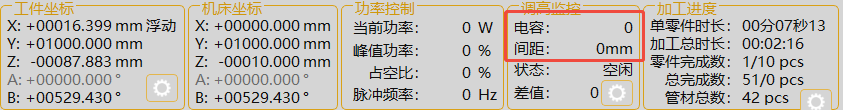

1、调高器感应值：指放大器电容数值。

2、间距：实际工件表面到切割头铜嘴的距离。

3、AD1：外部模拟信号输入（电压型：0~5V），数值对应0~32768。

4、AD2：外部模拟信号输入（电压型：0~10V），数值对应0~65536。

5、DA1：激光器模拟信号输出（电压型：0~5V）

6、DA2：激光器模拟信号输出（电压型：0~10V）

7、DA1：比例阀模拟信号输出（电压型：0~10V）

~~8、DA2：比例阀模拟信号输出（电压型：0~10V）~~

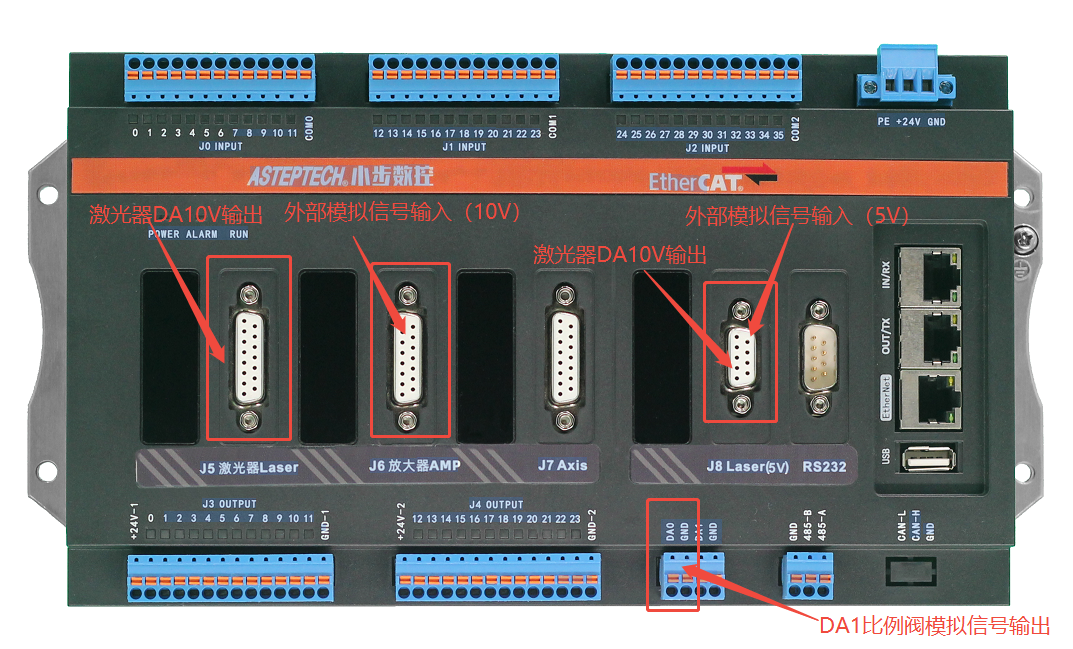

接线端口示意，如下图：
