零件导入失败或识别错误

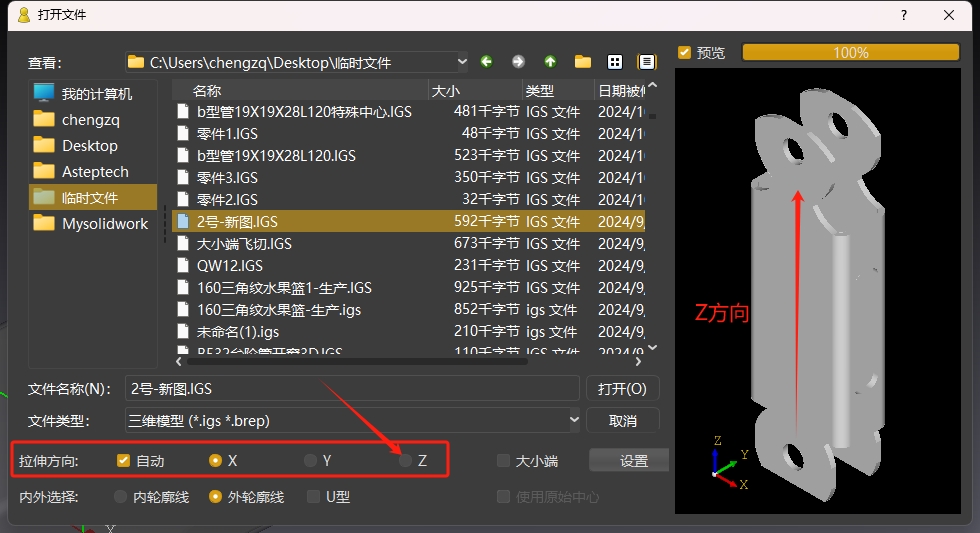

问题一、自动读取拉伸方向时，与实际拉伸坐标方向不一致。（如下图）

解决方法：当自动读取的拉伸方向与实际不符时，可手动选择正确的拉伸方向，图像预览与坐标方向要一致。

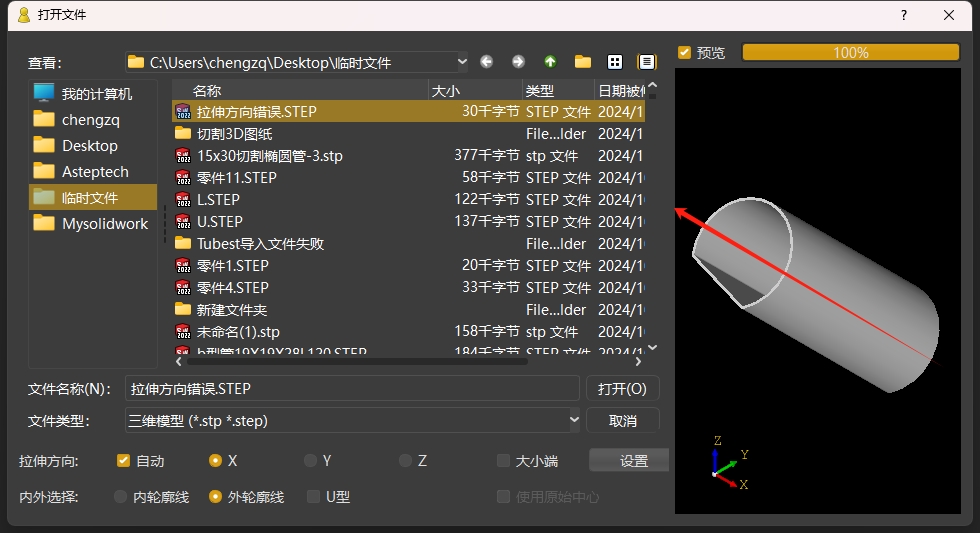

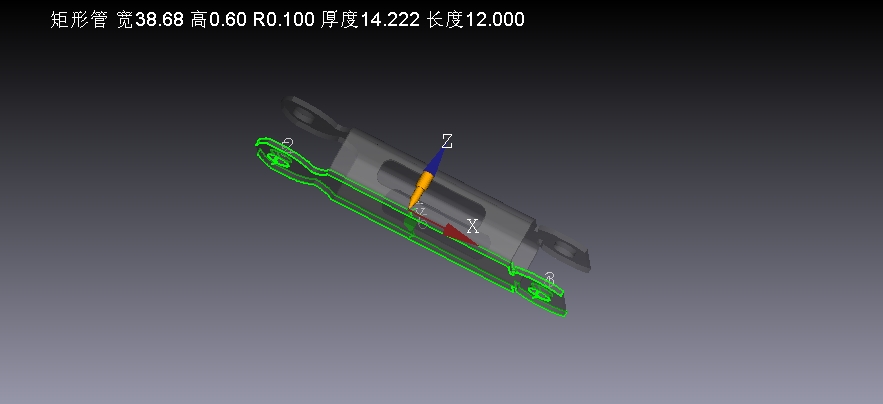

问题2、图纸的拉伸方向非X/Y/Z，在预览结束后可观察到，图纸的拉伸方向没有可以对应上的坐标方向。

解决方法：在SolidWorks或ug中打开图纸，切换视图基准面查看拉伸方向，若拉伸方向为斜的，则无法识别。画图的时候请选择前视基准面或上视基准面或右视基准面为草图拉伸方向。

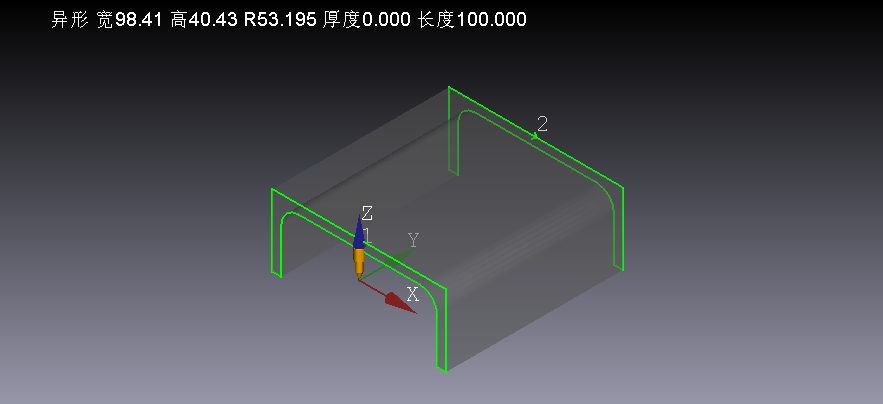

问题3、角钢/槽钢导入异常

解决方法：导入时需要勾选《角钢/槽钢》。
