Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

---

焊缝补偿

功能简介：L型或T型拼接时，由于内壁有干涉拼接有缝隙，需将多余的壁厚切除，因焊缝对切割的影响，可能会导致切割后的管材尺寸不符合要求，或者在焊接时需要进行大量的打磨、修整等二次加工，甚至可能使部分管材因无法满足焊接要求而报废。而通过焊缝补偿，能提高切割和焊接的一次成功率，使管材的利用率得到提高，减少材料的浪费，降低生产成本。

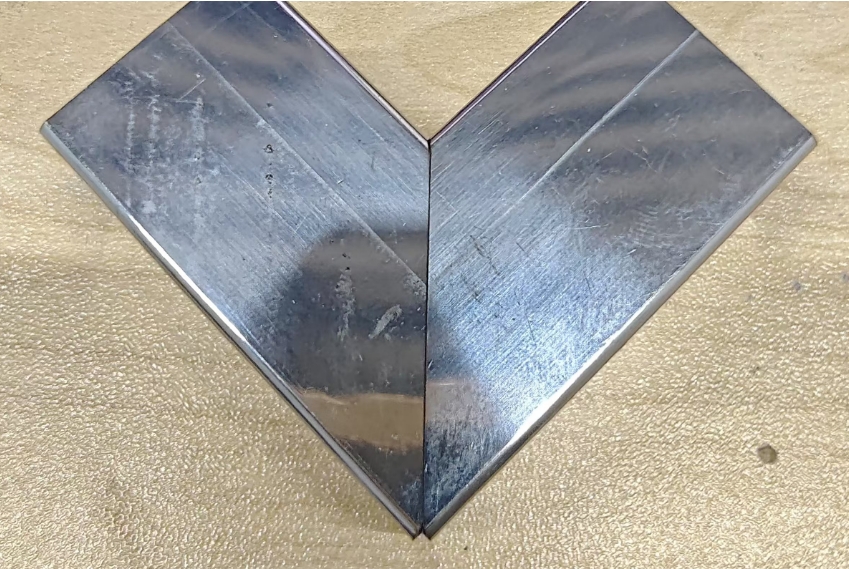

场景应用1:L型管材拼接工艺

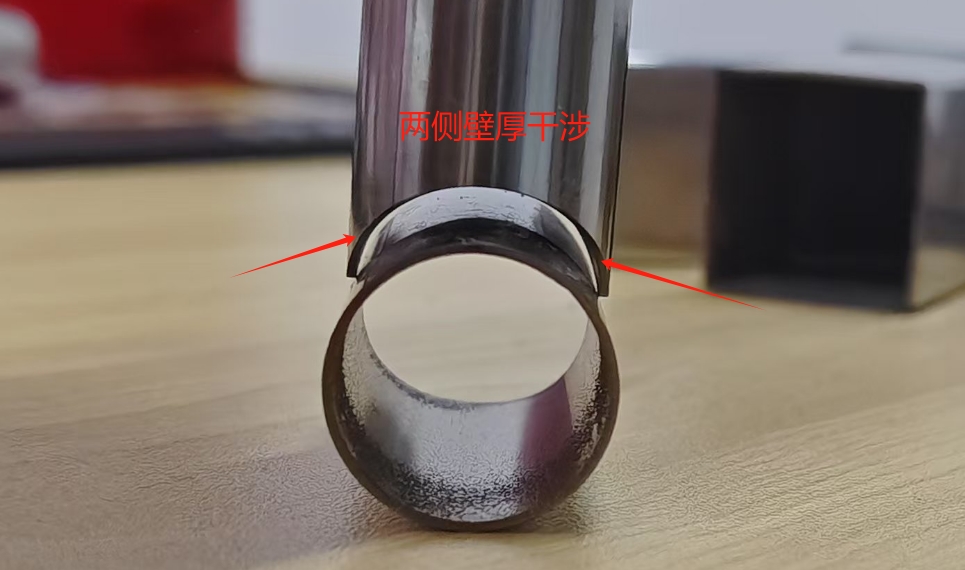

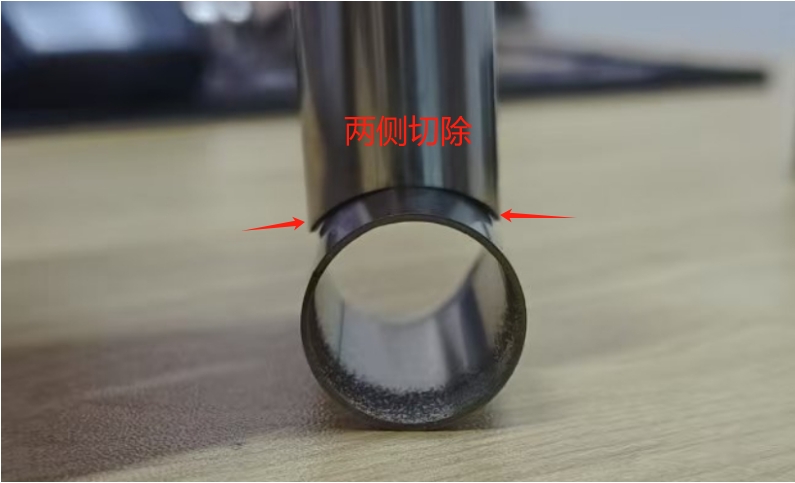

场景应用2：T型管材拼接工艺

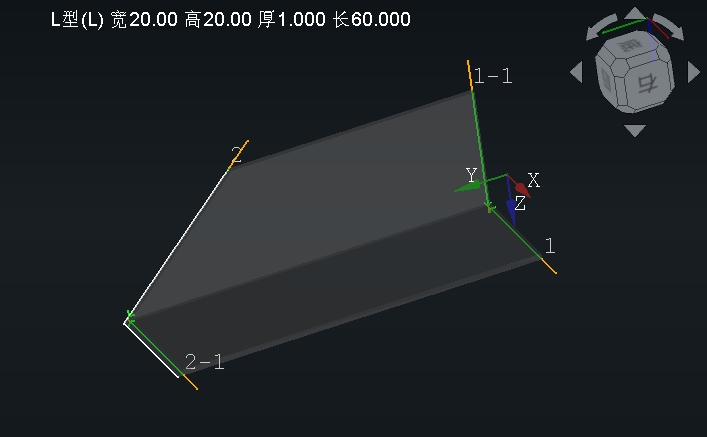

场景应用3：角钢拼接工艺

TubeStudio软件焊缝补偿操作

在TubeStudio软件中，选择需要补偿的轨迹，在主界面菜单栏上方，点击《焊缝补偿》功能，选中的轨迹会根据”图纸壁厚“重新优化刀路，实际管材与图纸的壁厚、R角一定要相符，否则补偿位置将会计算出错。

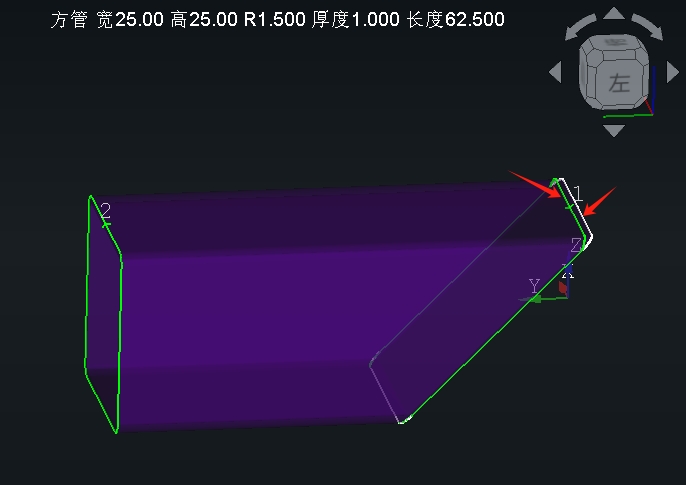

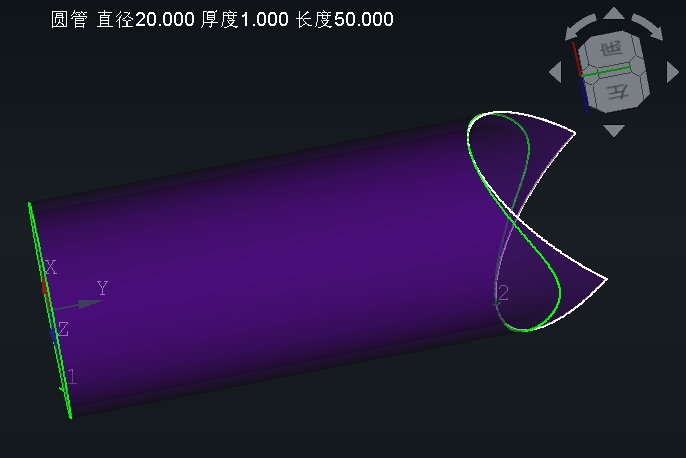

补偿后重新生成轨迹刀路，白色线段是补偿前的切割位置，可以看出实际管材整体长度会缩短，但拼接后的长度是准确的。

小提示：角钢会自动生成特殊刀路，所以添加焊缝补偿前先清除特殊刀路，补偿后再重新添加特殊刀路。
