添加螺旋线

一、功能介绍

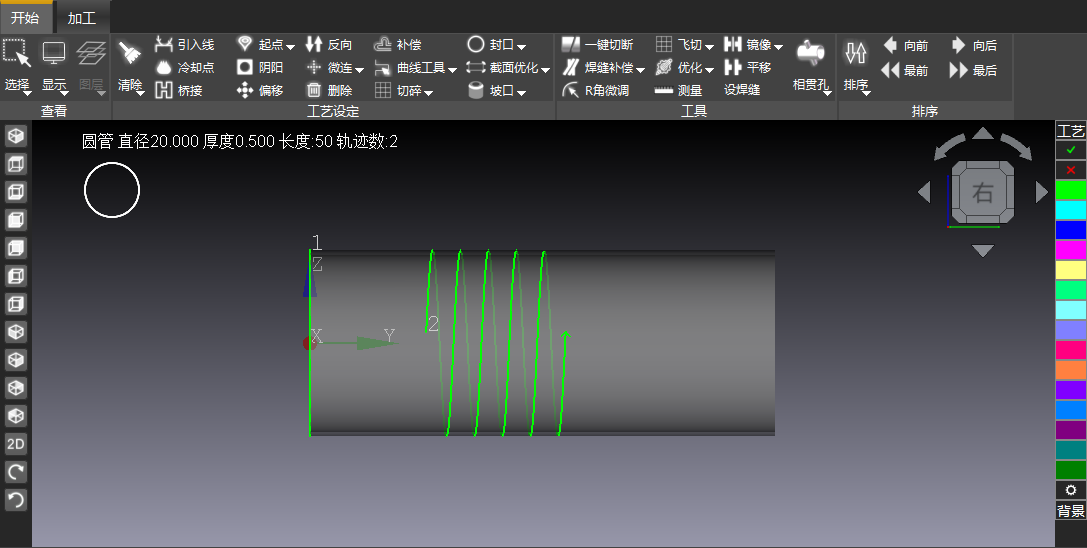

<添加螺旋线>用于快速在管材表面生成螺旋型包覆线，生成效果如下图所示。

二、使用说明

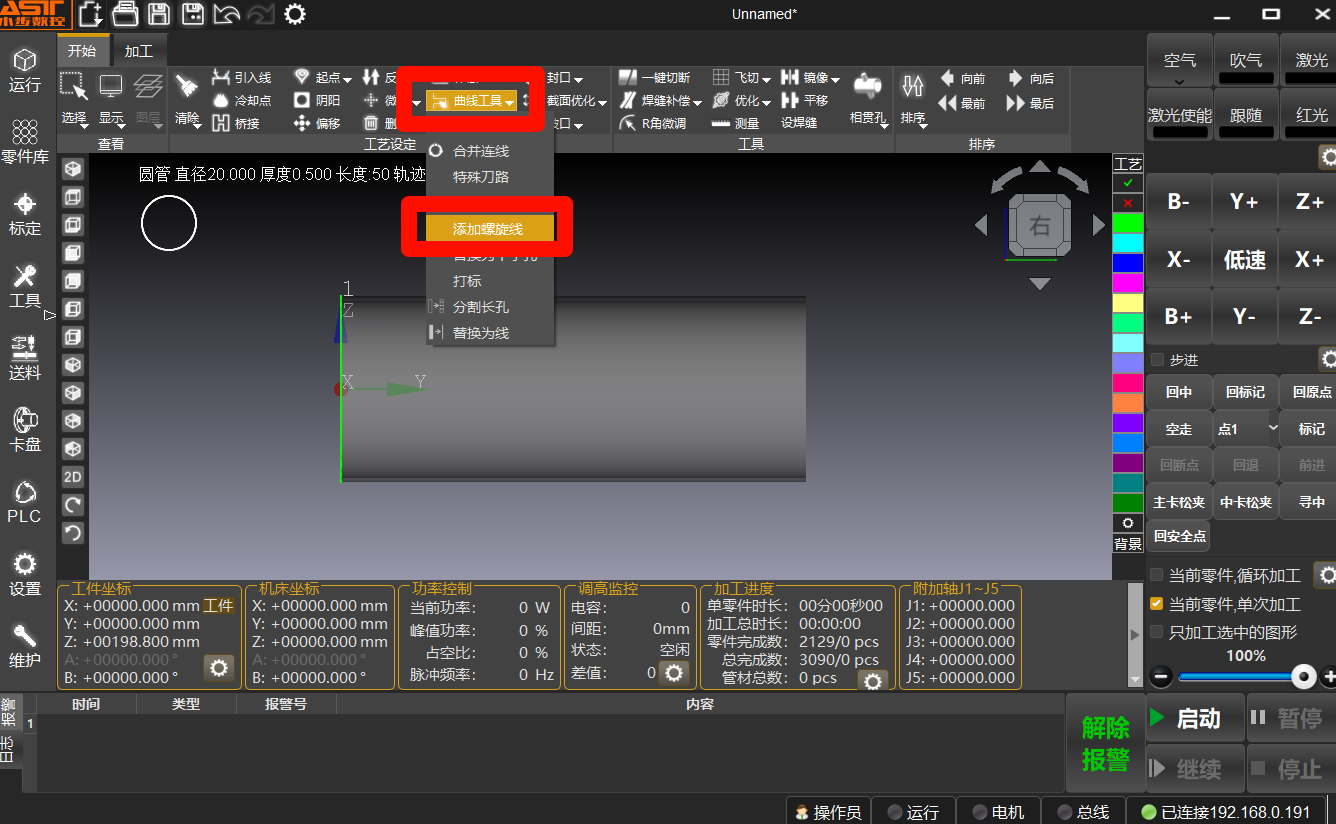

位置：

1.点击上方设置栏<曲线工具>中<添加螺旋线>

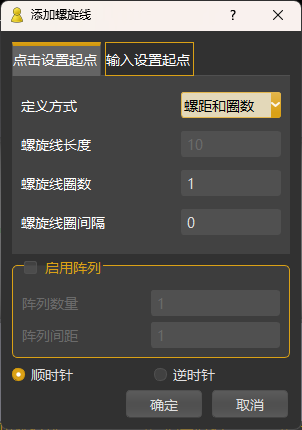

参数设置

1、点击设置起点

定义方式：选择需要设置的螺旋线尺寸。

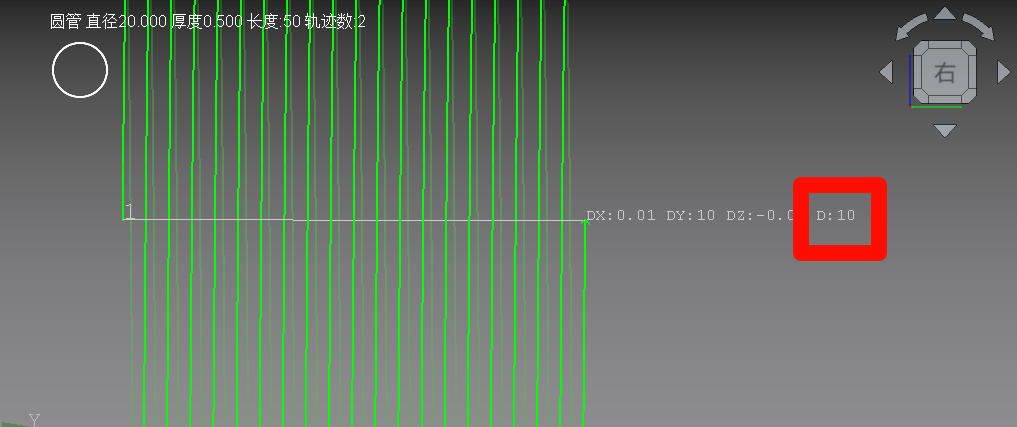

螺旋线长度：螺旋线起点到终点的距离。如图所示，长度为10。

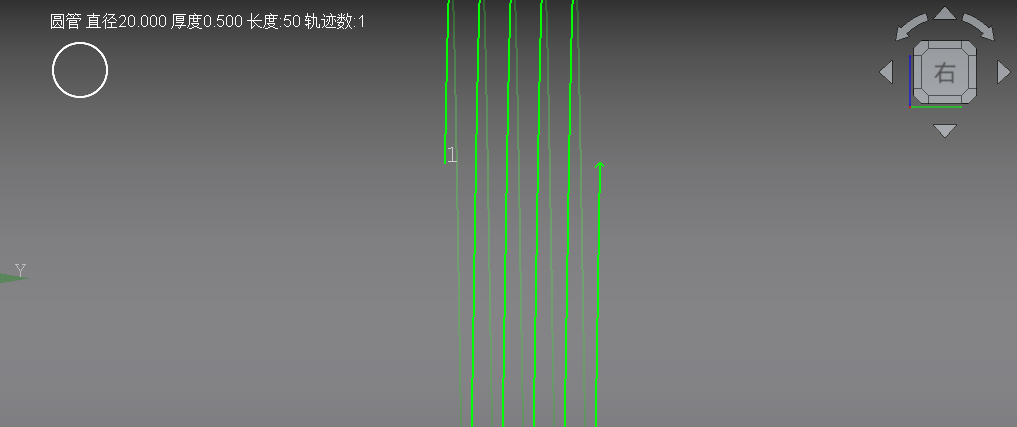

螺旋线圈数：螺旋线绕管材圈数。如图所示圈数为5。

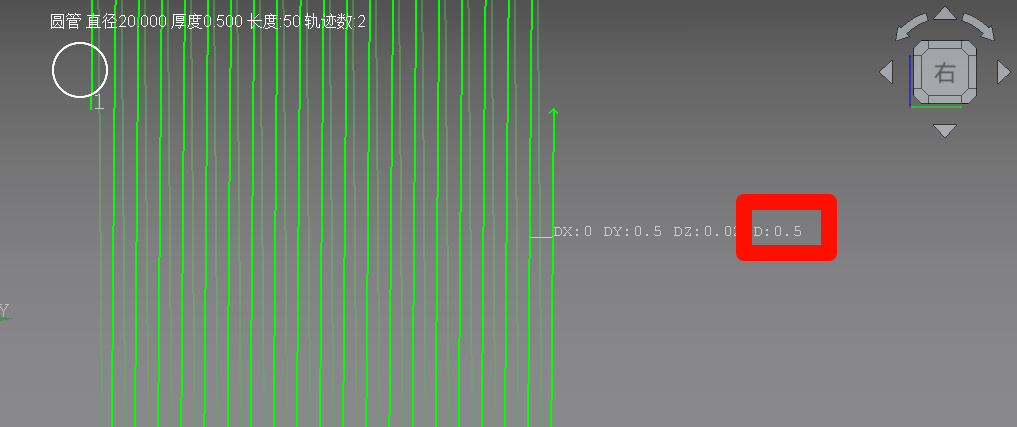

螺旋线圈间隔：两条相邻螺旋线间距离。如图所示间隔为0.5。

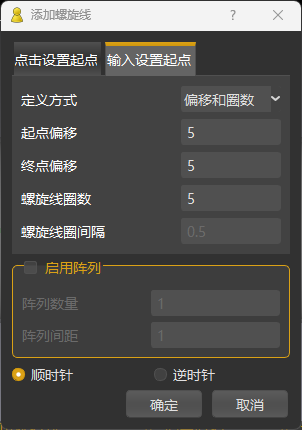

2、输入设置起点

定义方式：选择需要设置的螺旋线尺寸。

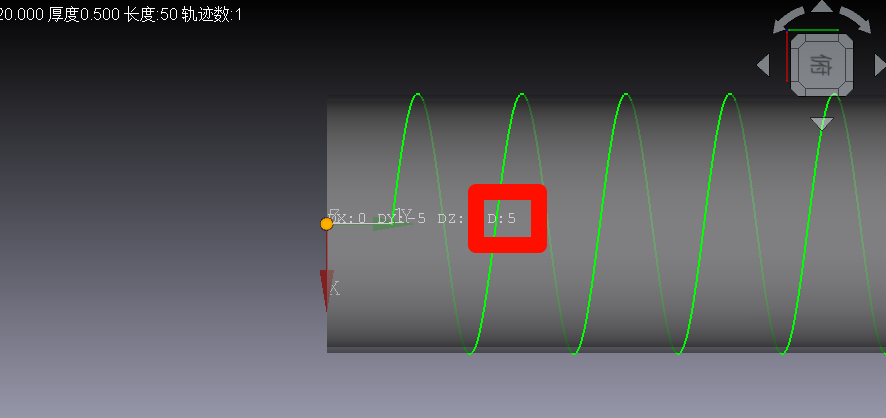

起点偏移：起点位置距离管材零件边缘距离。如图所示设置为5。

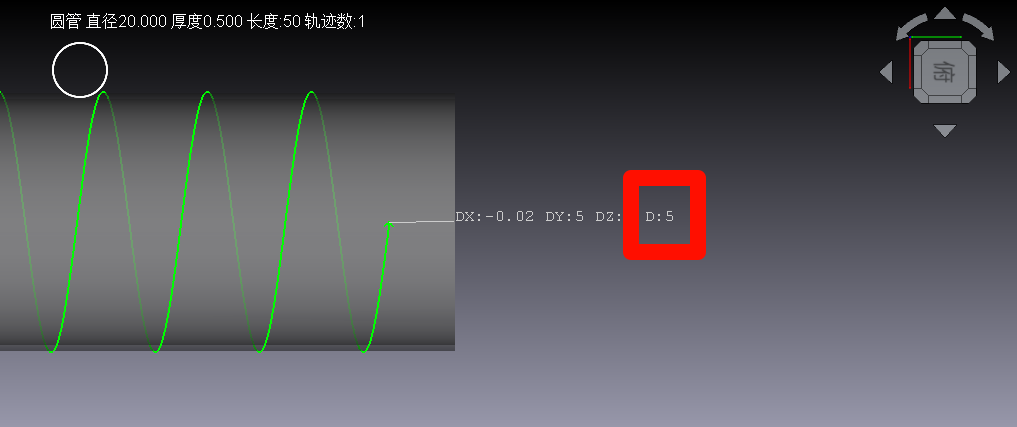

终点偏移：终点位置距离管材零件边缘距离。如图所示设置为5。

螺旋线圈数：螺旋线绕管材圈数。

螺旋线圈间隔：两条相邻螺旋线间距离。

​
