标准管材批量修改起点

功能简介：通过设置管材特征点，将起点设置在合适位置，合理设置切割起点能使切割路径更短、更顺畅，缩短切割时间，提高加工效率；可避免热量集中在管材的特定部位，减少热影响区，防止管材因过热出现变形、变色、组织性能改变等问题，从而提高切割面的平整度和光洁度，降低粗糙度，使切割质量更优。

TubeStudio管材批量修改起点操作说明

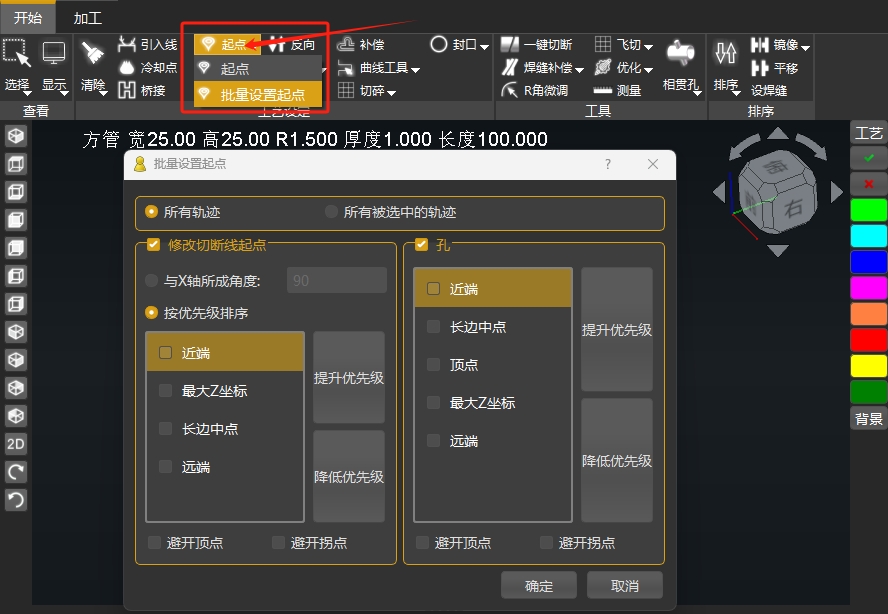

第一步：在主界面工艺编辑菜单栏中，打开《起点》→《批量设置起点》，设置相关参数

第二步、选择应用范围。

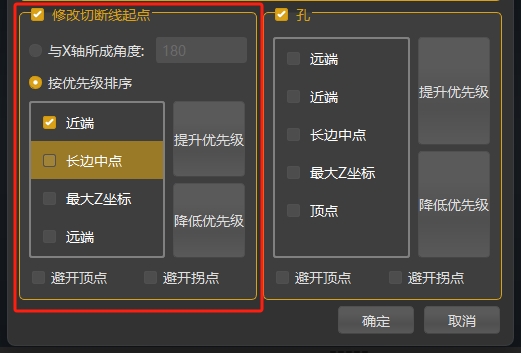

第三步、设置端面切断线起点，两种设置方式选其一

方式一

• 与X轴所成角度：以工件坐标X正方向水平为0度，负方向为180度；与Z正方向垂直为90度，负方向为270度，如下图。



方式二

• 按优先级排序：根据勾选的特征点优先级定义端面起点位置，建议勾选避开拐点和顶点，避免起刀位置在拐角处影响跟随，导致跟随不稳定。

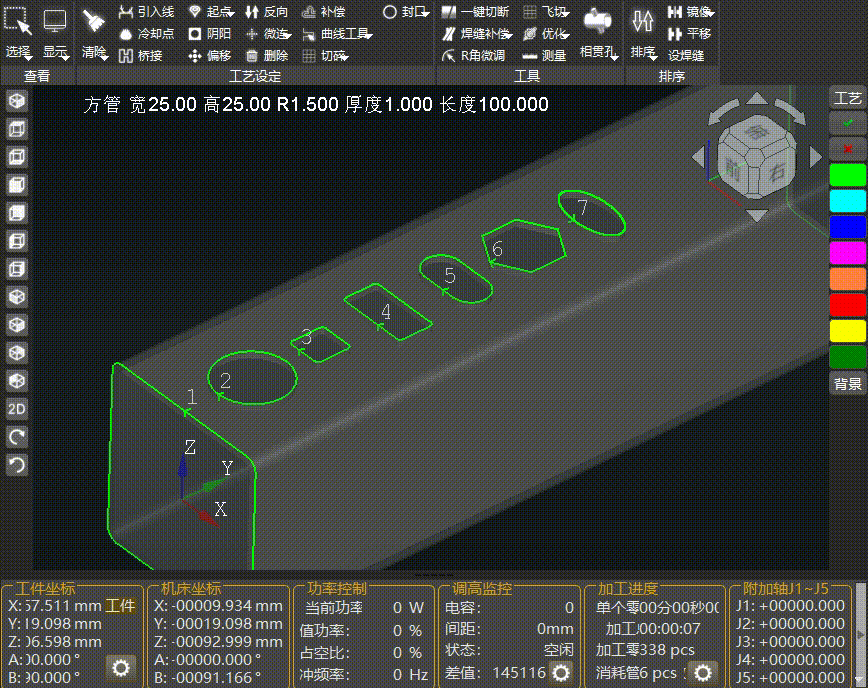

第四步、设置管面孔起点

---

根据勾选的特征点优先级定义端面起点位置，建议勾选避开拐点和顶点，避免起刀位置在拐角处影响跟随，导致跟随不稳定。
