机械打表确认

一、XY轴垂直打表

1、打表主卡1

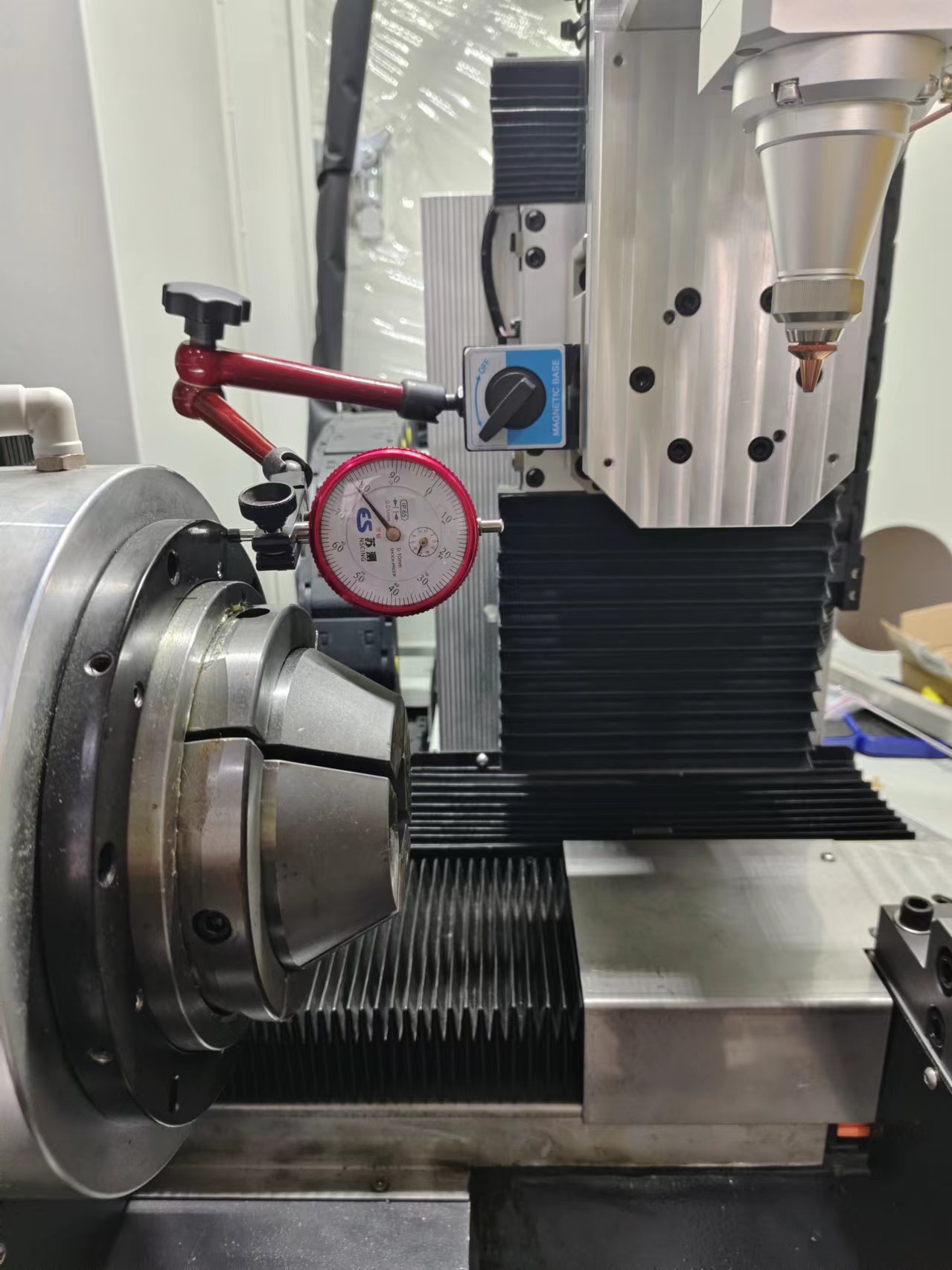

a) 千分表安装X轴上面，打主卡正前方，需找到合适的平面。

b) X轴前后移动，行程根据卡盘大小或特制量块（打表专用），误差1~3个丝。

图示：X轴正方向移动

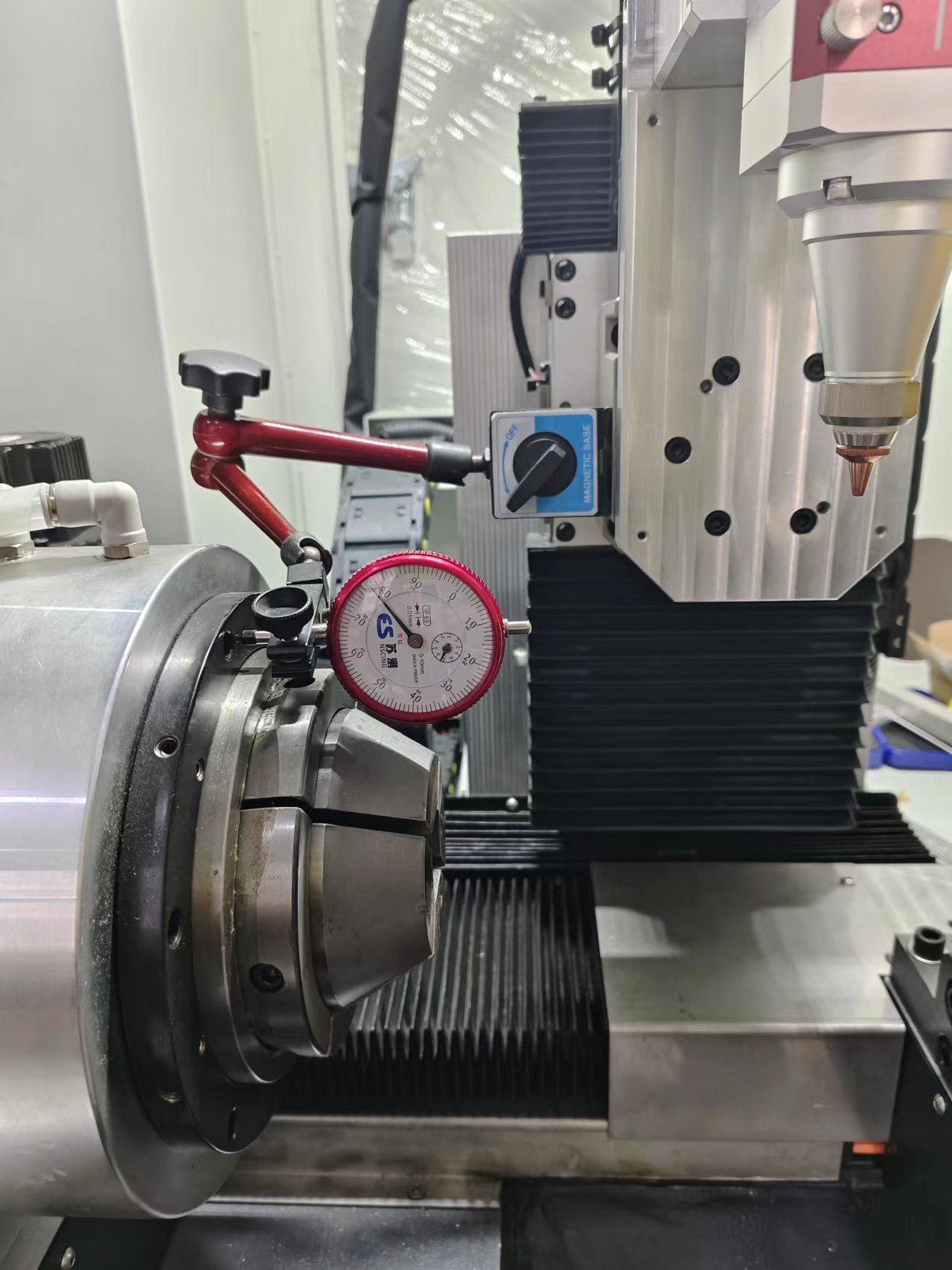

图示：X轴负方向移动

2、打表中卡

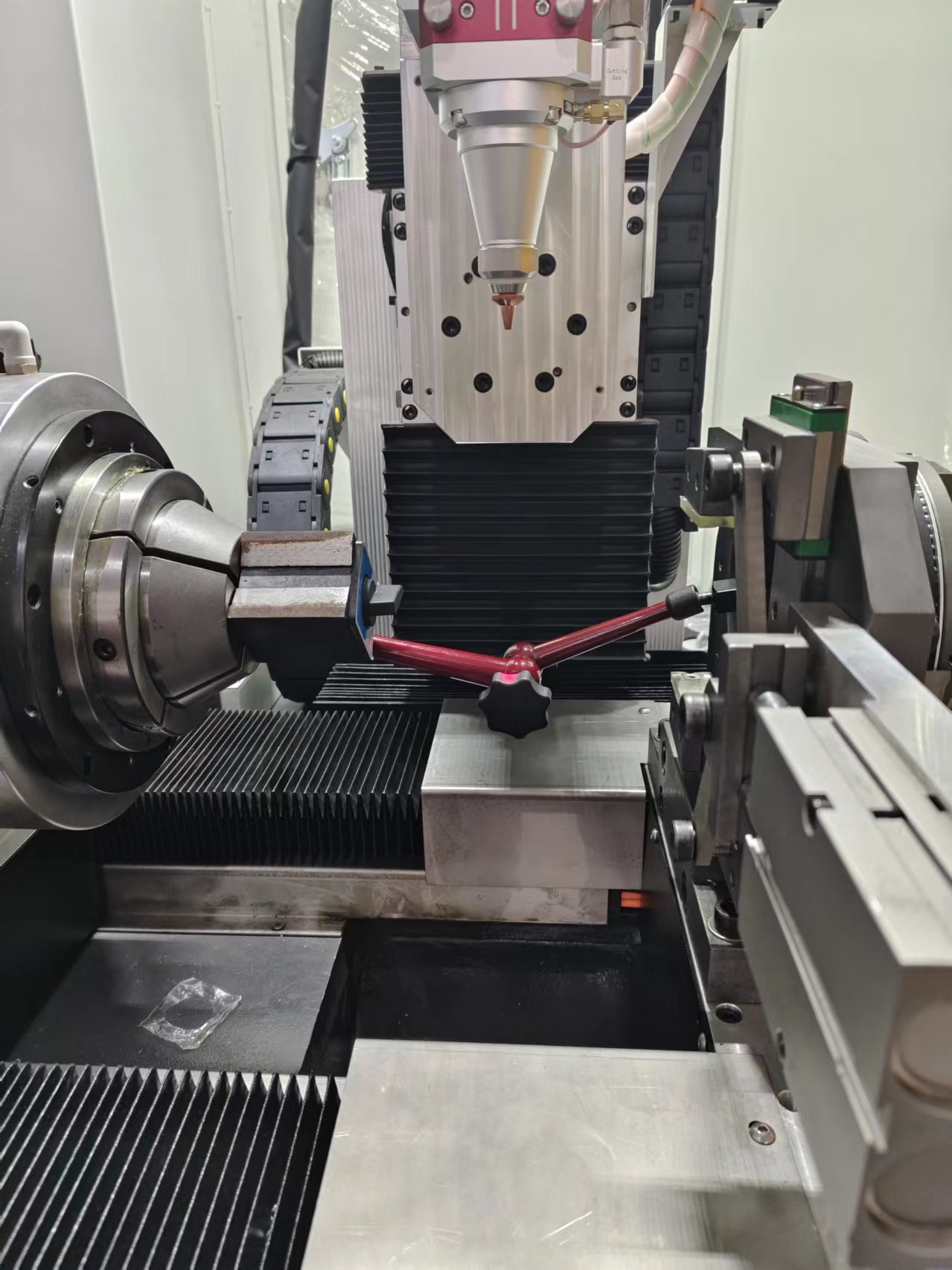

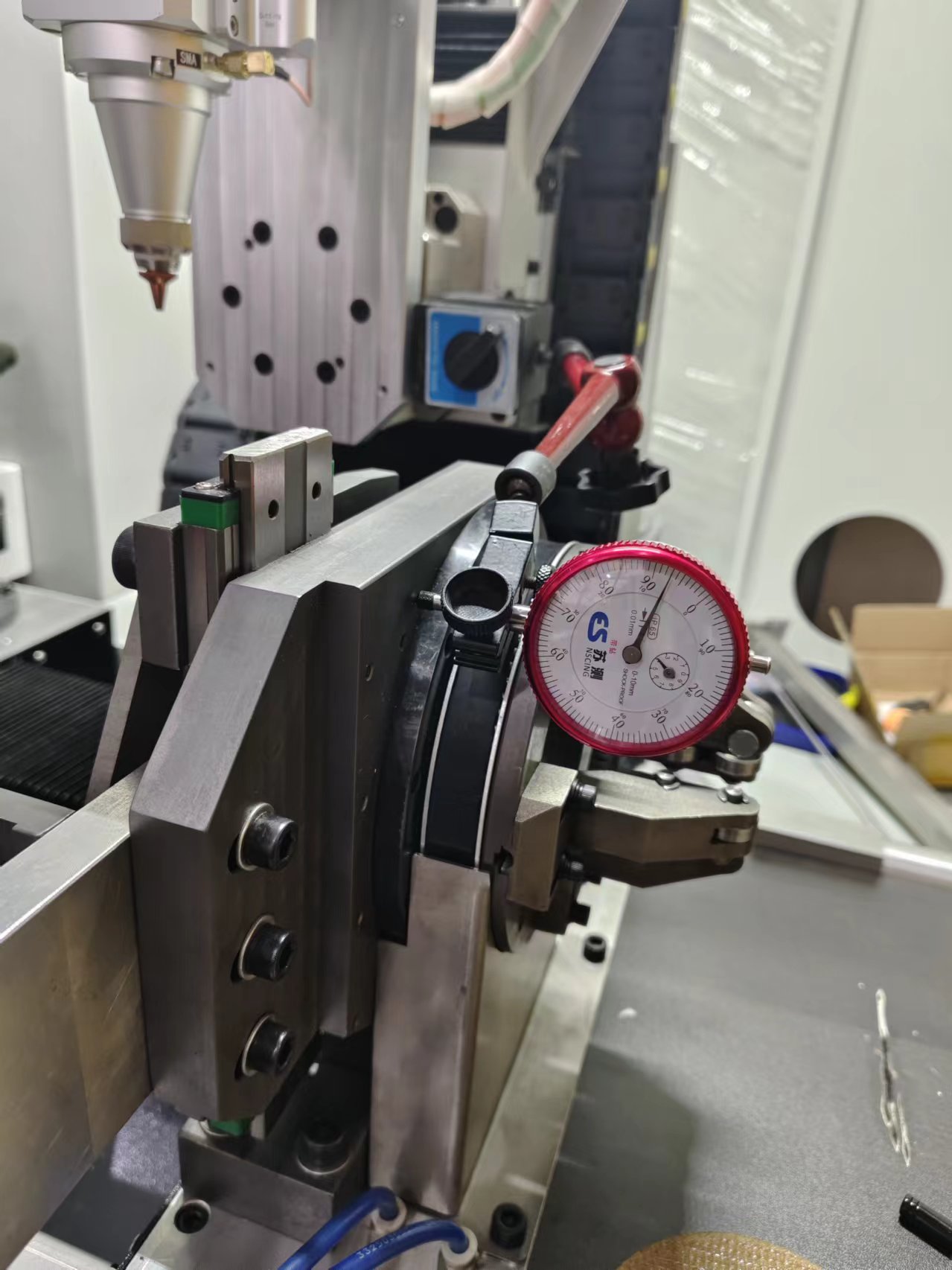

a) 千分表安装X轴上面，打中卡正前方，需找到合适的平面。

b) X轴前后移动，行程根据卡盘大小或特制量块（打表专用），误差1~3个丝。

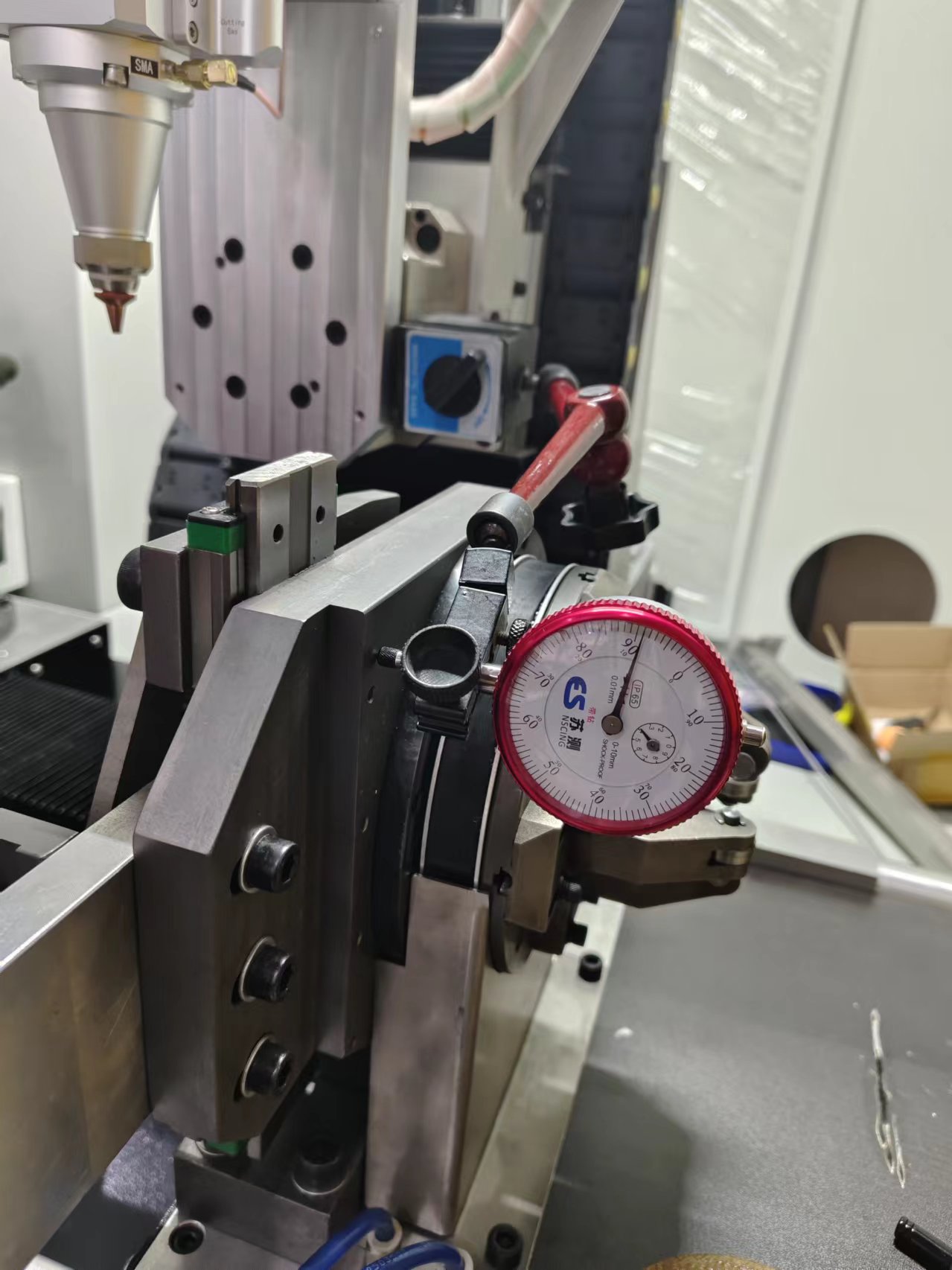

图示：X轴正方向移动

图示：X轴负方向移动

二、B轴同心度打表

1、打表B轴与B1轴

a) 千分表安装在B轴上，打B1内测圆，需找到合适的平面。

b) B/B1解除同步，B轴旋转，误差5个丝以内。

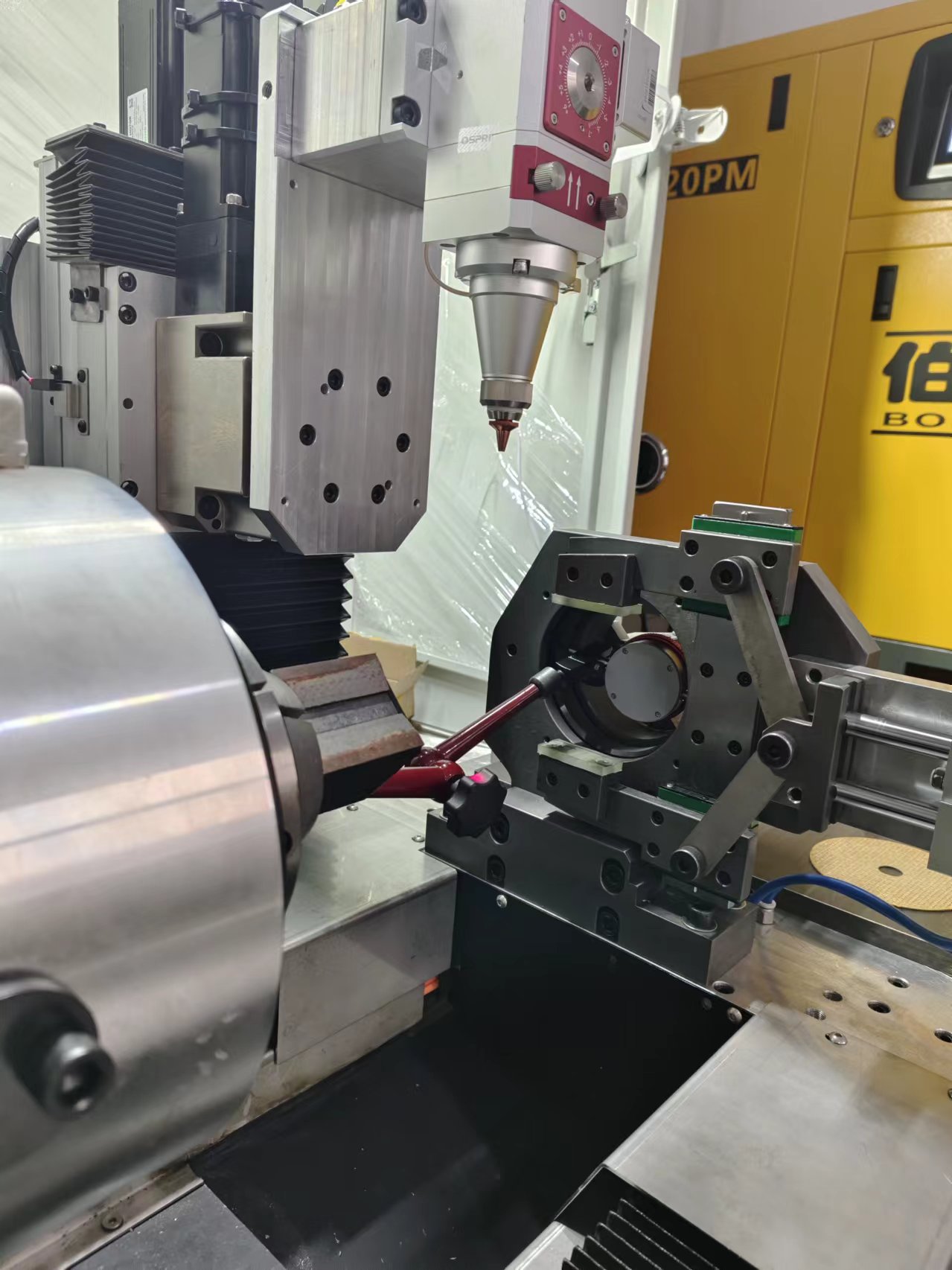

图示：打表安装

三、A轴水平打表

1、侧方垂直

a) 千分表打激光头侧面

b) 建议上下移动100mm，波动2丝以内

c) 强制清零A轴

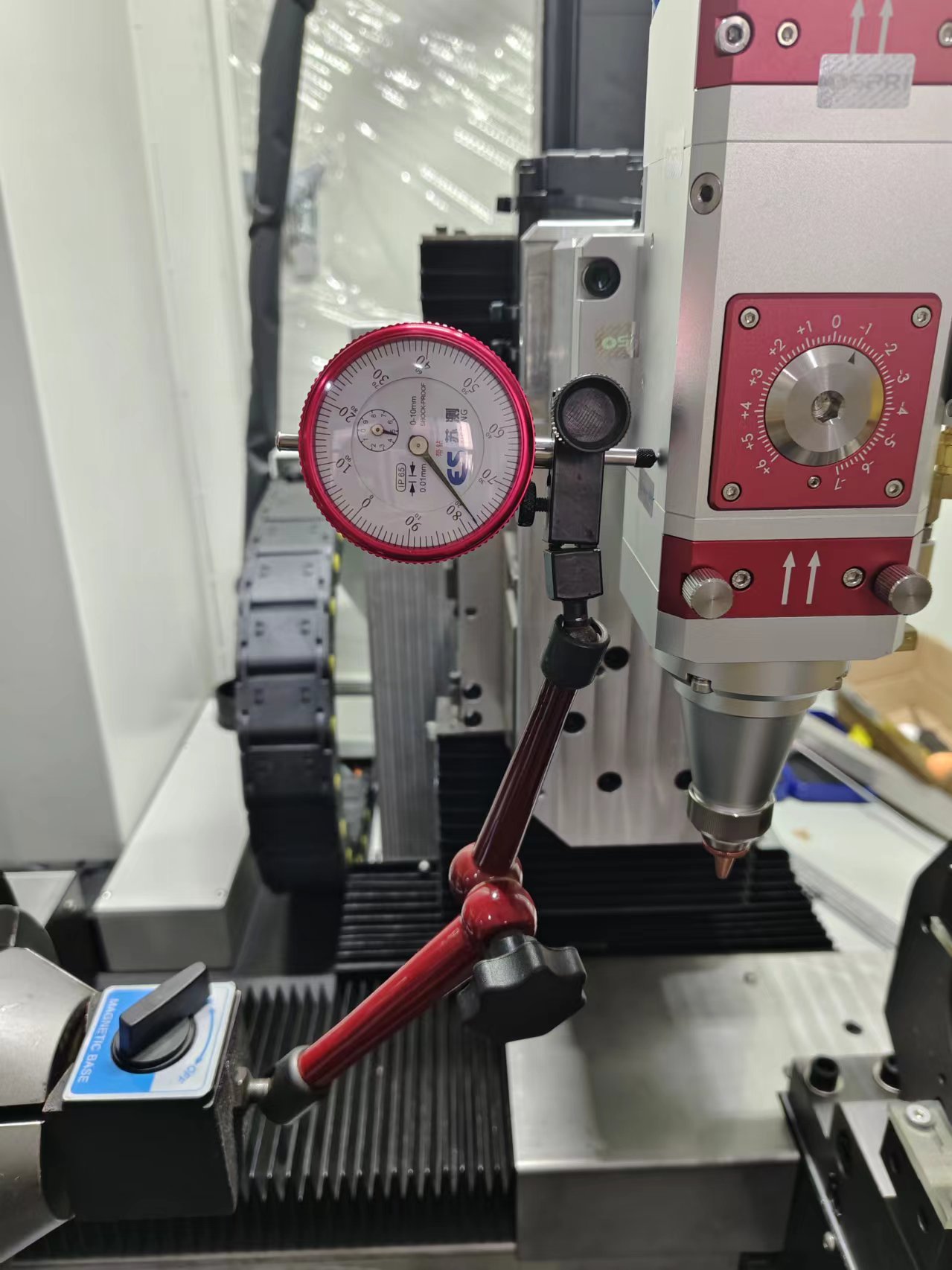

图示：Z轴正方向移动

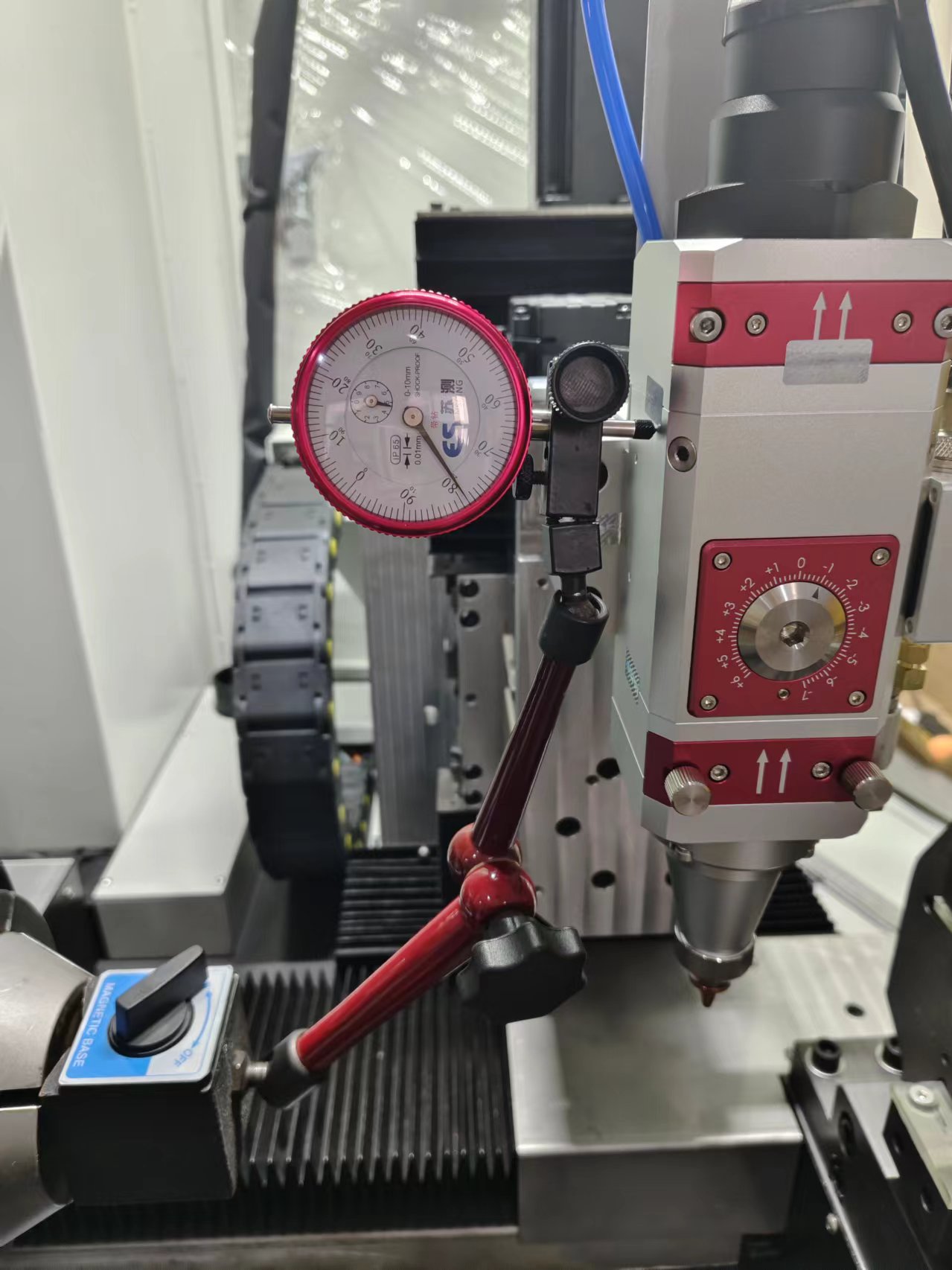

图示：Z轴负方向移动

2、正前方垂直

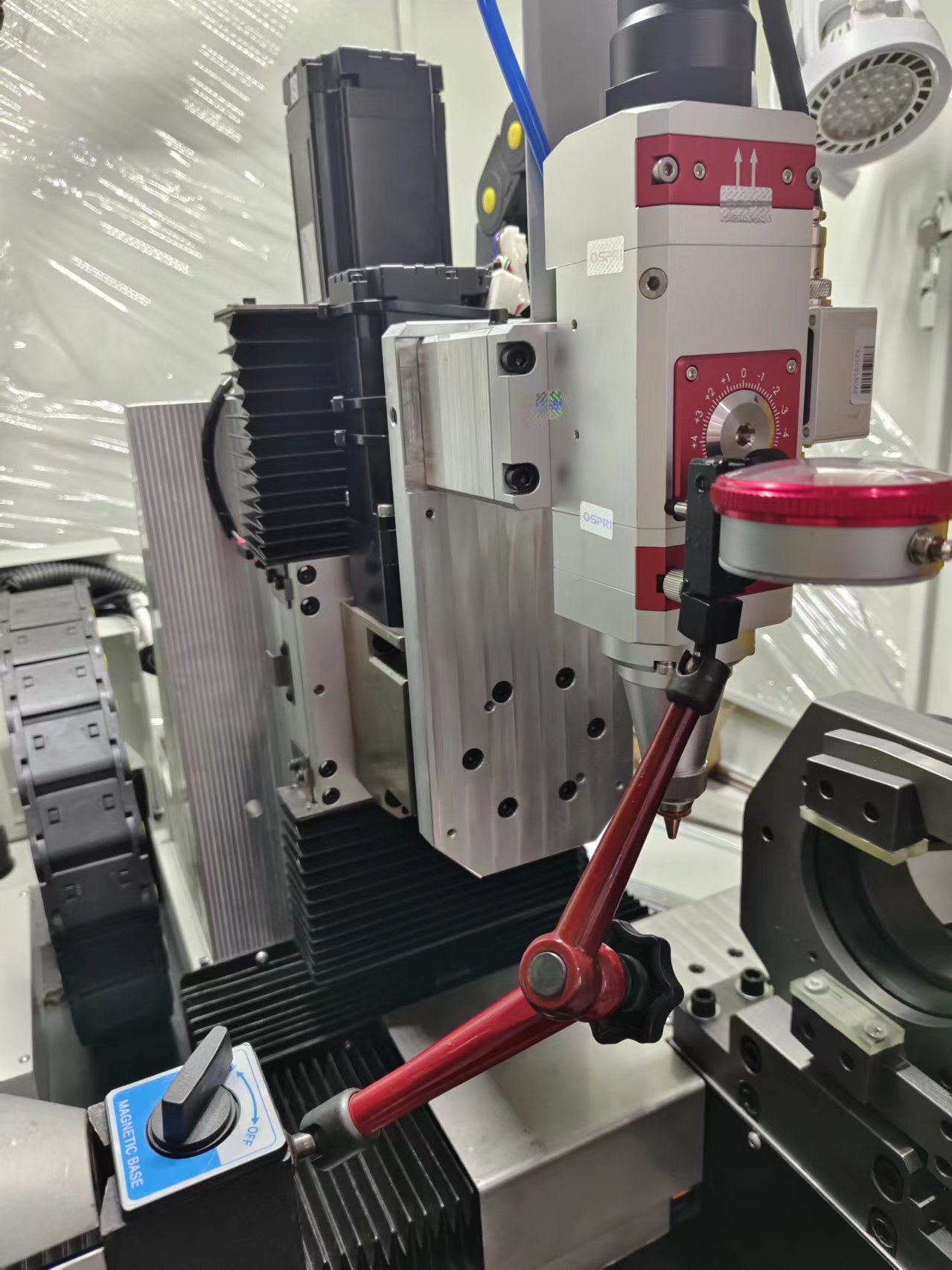

a) 千分表打激光头正面

b) 建议上下移动100mm，波动3丝以内；若行程不足，上下移动50mm，波动2丝内

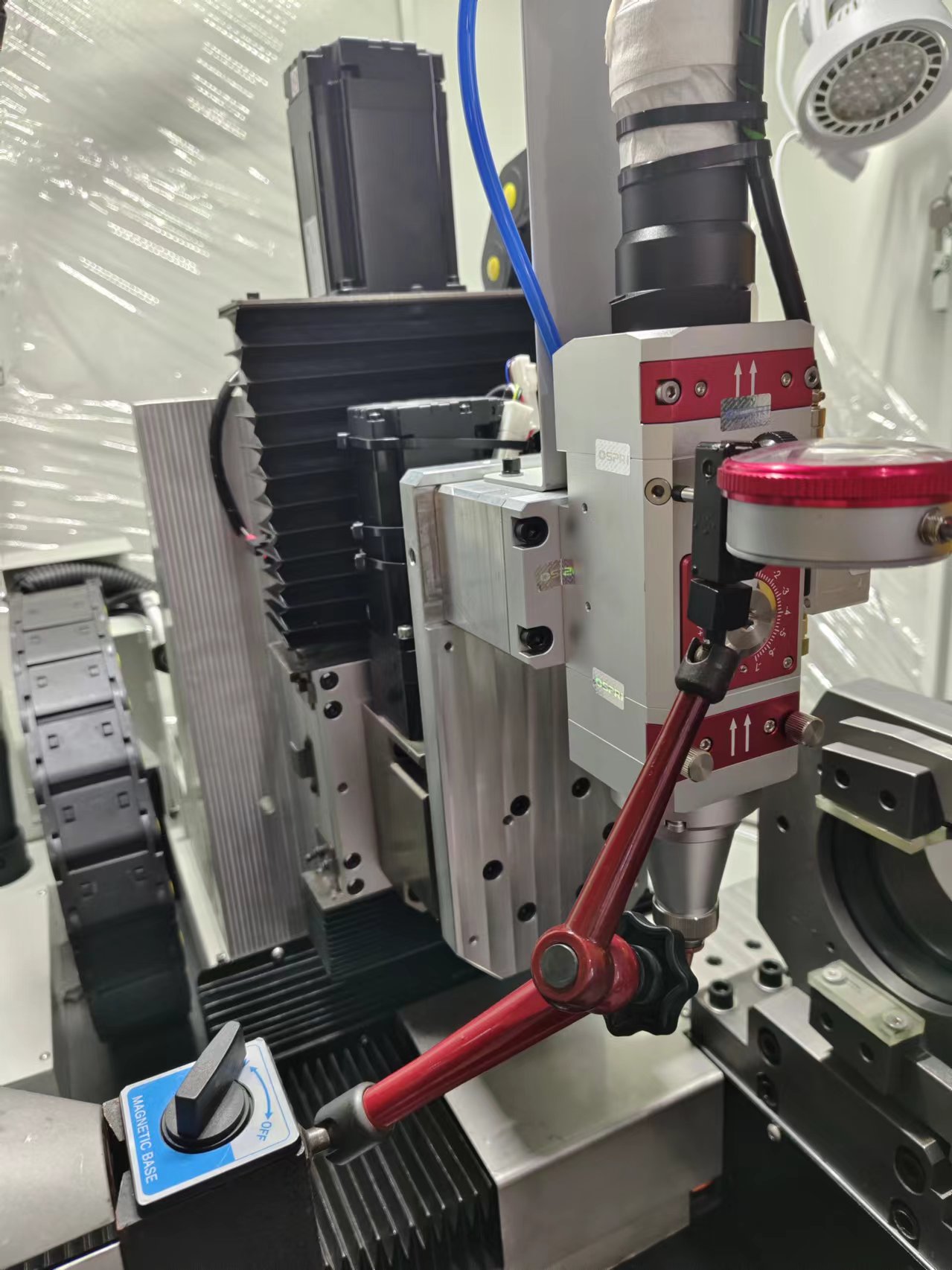

图示：Z轴正方向移动

图示：Z轴正方向移动

2、正前方水平

a) 千分表打激光头正面

b) 建议左右移动50mm，波动2丝以内；

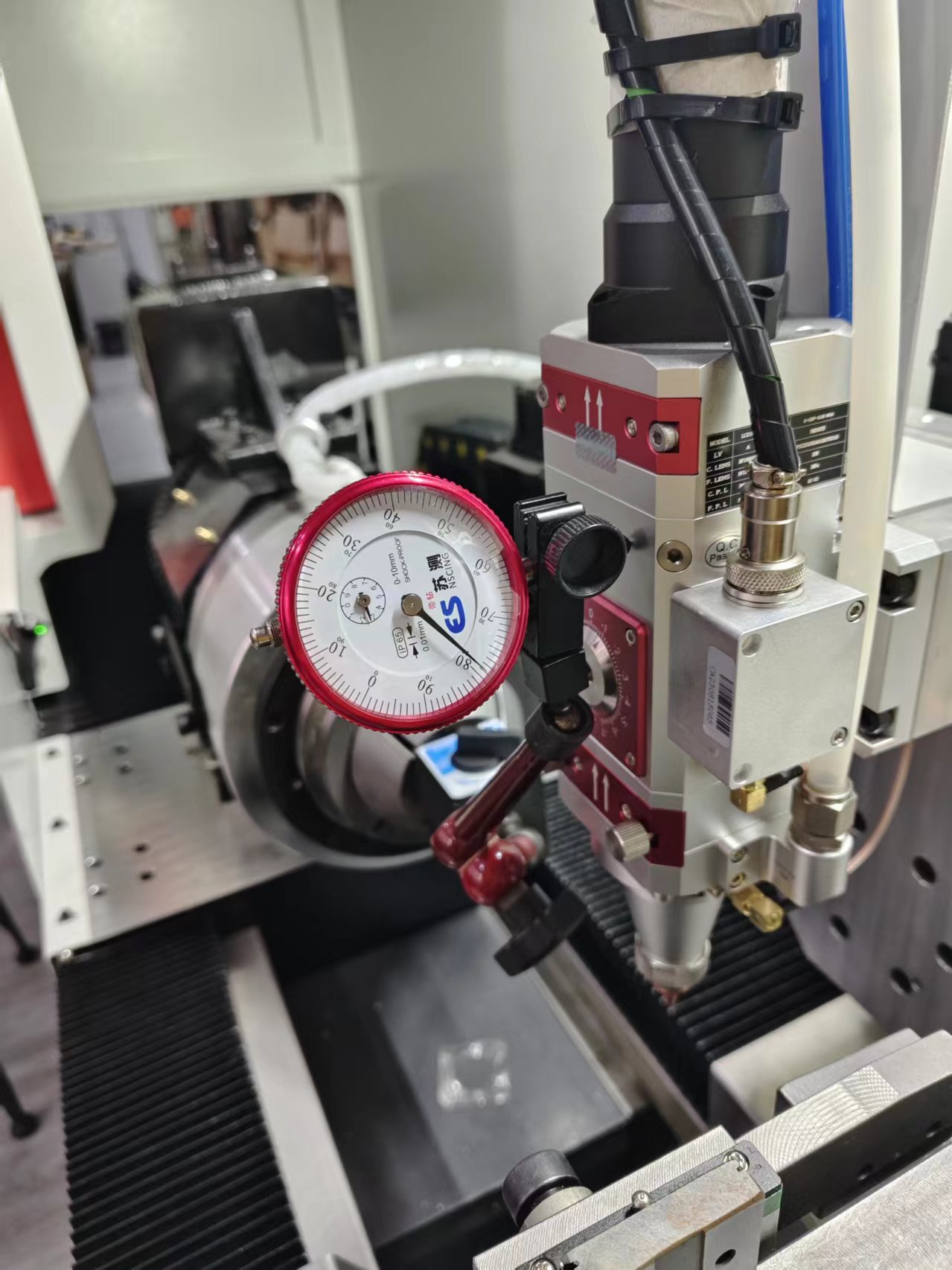

图示：Y轴正方向移动

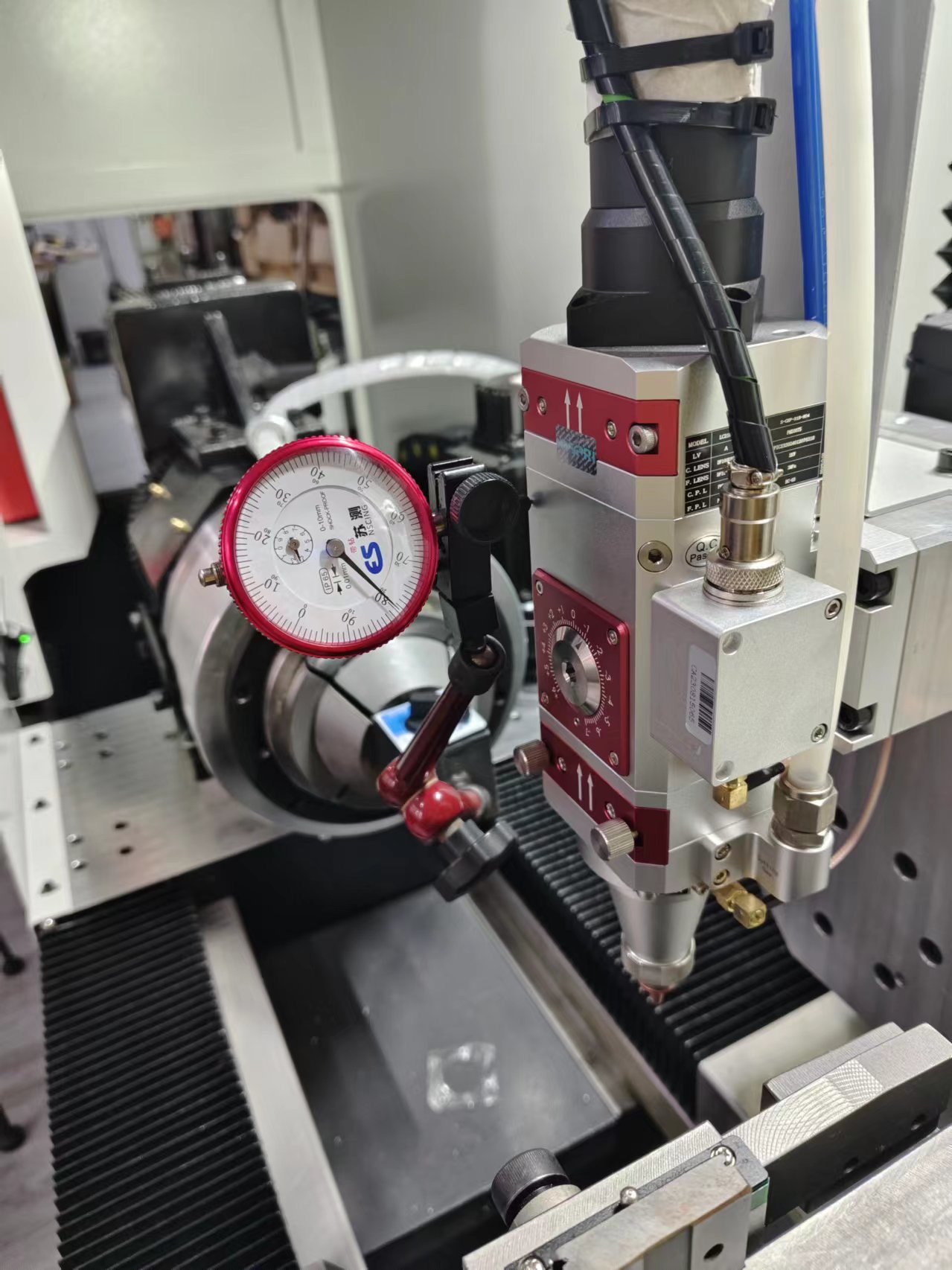

图示：Y轴负方向移动
