截面向量编辑

功能简介：截面向量编辑主要适用于切割等径管中的异型管材时，正常的切割路径会碰撞到切割头，通过编辑向量改变切割刀路，可以精确地定义激光切割头在切割平面内的运动轨迹。

例如在切割复杂形状的工件时，如具有不规则曲线或锐角的零件，能够通过调整截面向量，使切割路径与设计图形完全匹配，从而保证切割出的工件尺寸精度和形状精度，减少因路径偏差导致的切割误差。

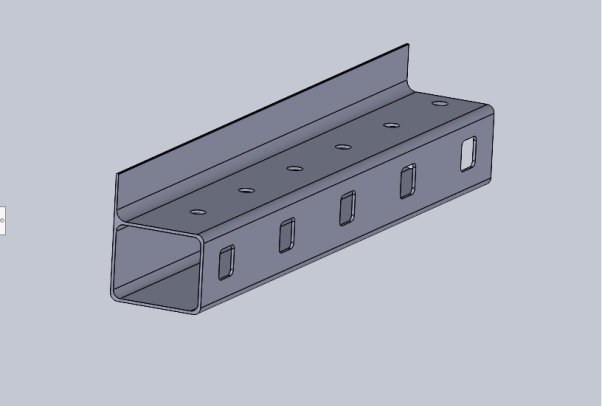

示例1：P型管

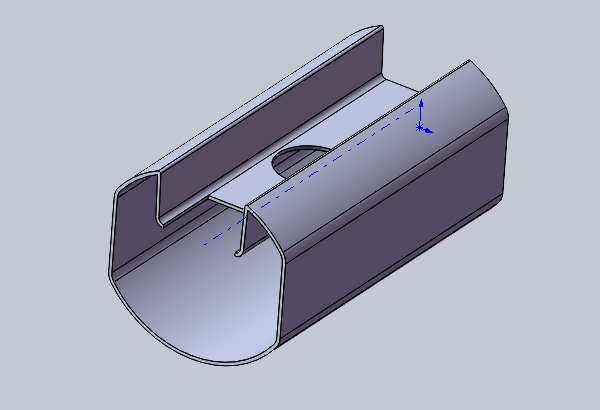

示例2：凹槽管：

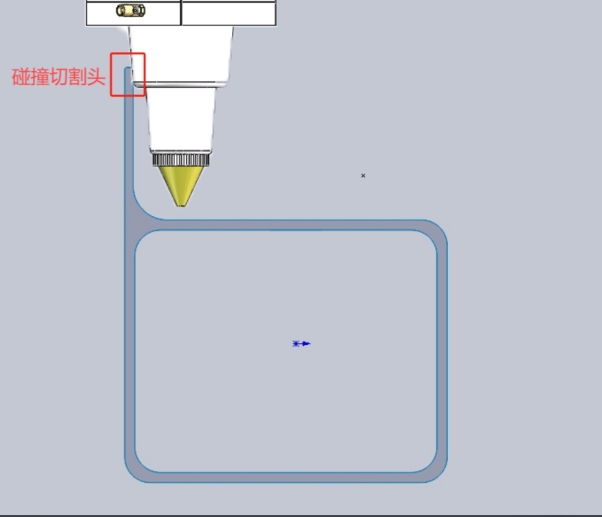

常规刀路切割示例：

TubeStudio截面向量编辑操作

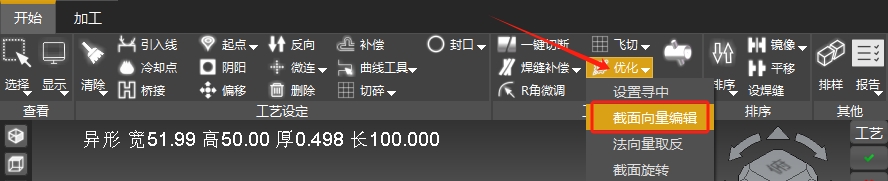

第一步：在主界面菜单栏上方，点击《优化》下拉，选择《截面向量编辑》。

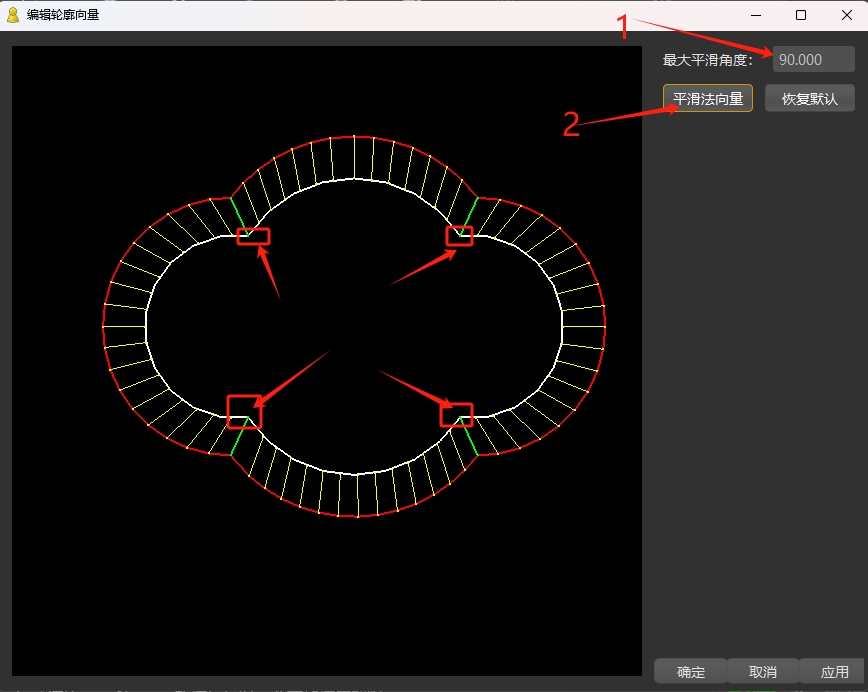

第二步：若截面夹角（尖角）没有圆弧过渡，需先设置最大平滑角度，点击平滑法向量。

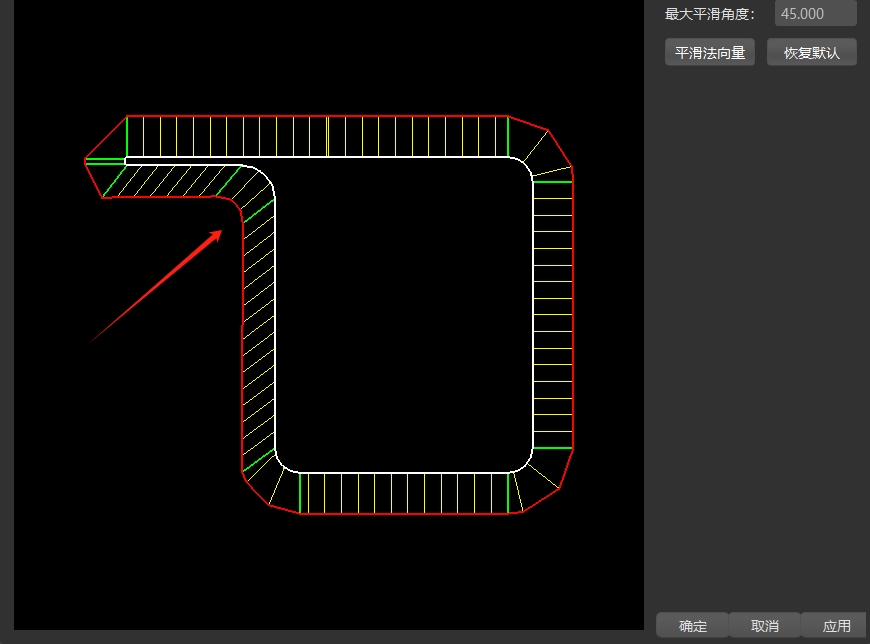

第三步：拖动绿色法向量到合适角度，调整切割刀路，点击应用→确定后，完成操作。

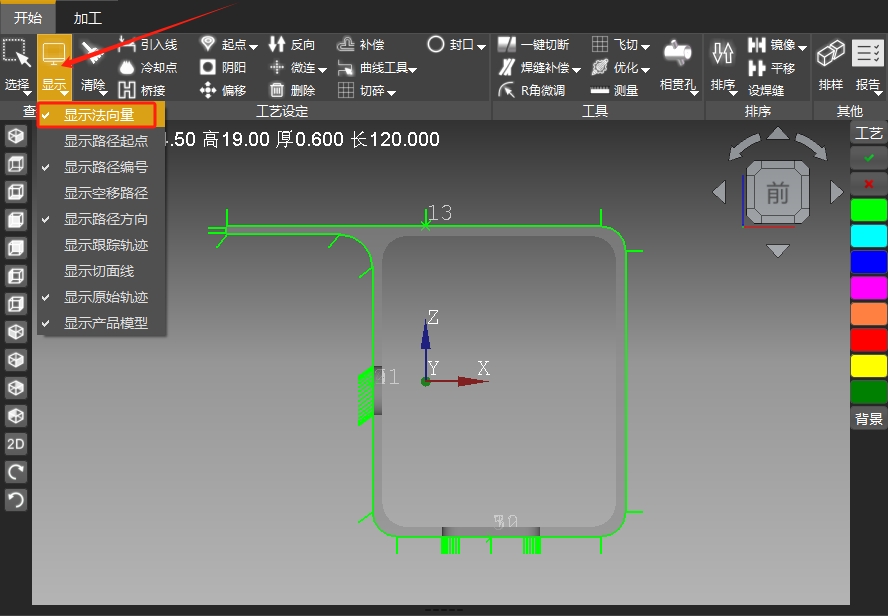

第四步、在主界面上方菜单栏，点击显示，勾选显示法向量，即显示切割角度，确认无误后编辑完成。
