坡口参数详解

一、设置坡口步骤

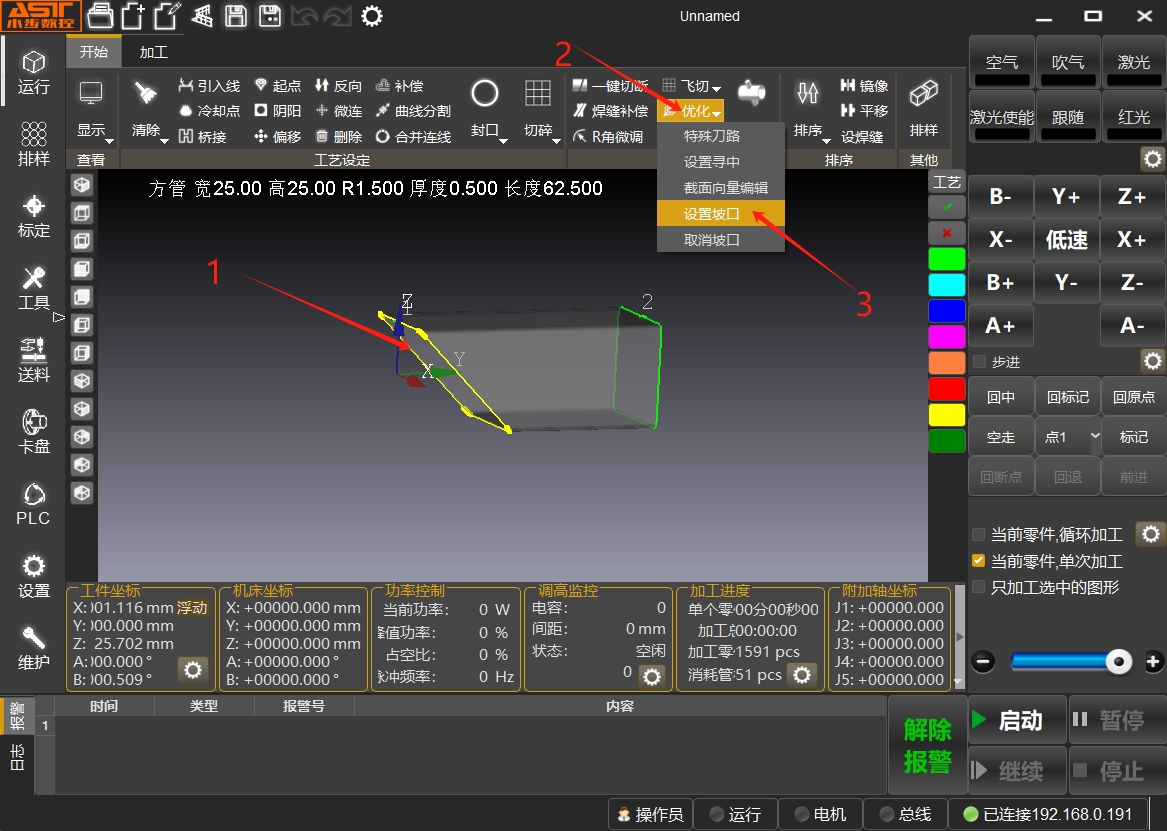

1. 框选坡口轨迹；
2. 点击优化下拉选项；
3. 点击设置坡口，打开坡口设置界面。

参数定义	含义
是否限制坡口	1、勾选后，约束生成的坡口角度，不大于设置的最大坡度。 2、不勾选，以原图角度生成，不做约束。
坡口生成方式	坡口1：针对管面孔坡口识别生成的切割刀路； 坡口2：针对端面坡口识别生成的切割刀路。
最大坡口	约束坡口角度的最大度数，避免大角度切割碰撞。

二、坡口工艺参数

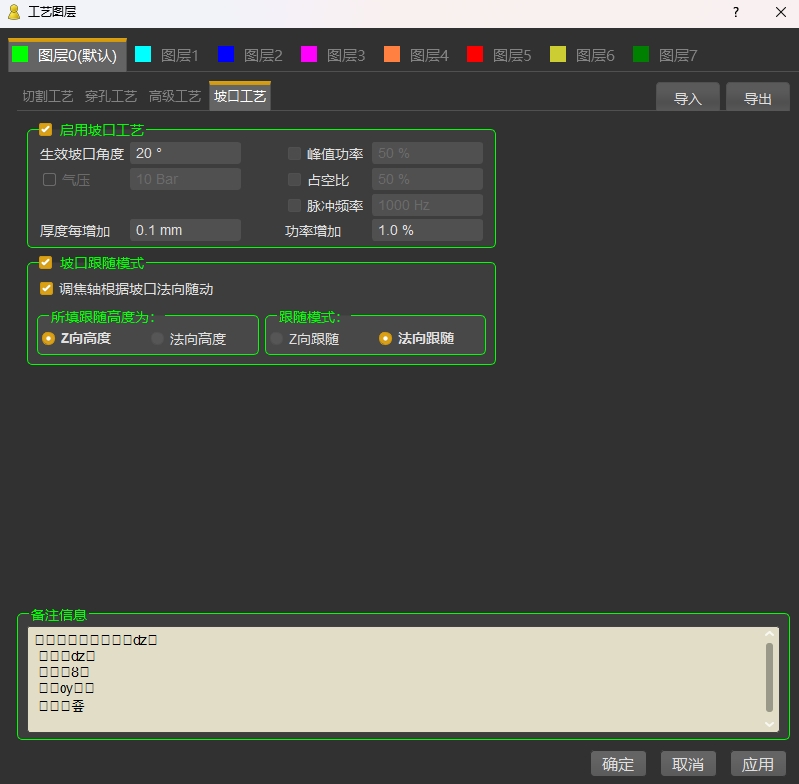

1. 点击图层，选择坡口工艺；
2. 配置坡口工艺参数；

参数定义	含义
启动坡口工艺	1、生效坡口角度：即当坡口角度到达指定度数，开始调用坡口工艺参数，如峰值功率、占空比、脉冲频率，勾选则生效。 2、切割角度越大，即厚度就会越大，可根据厚度的增大实时增加功率百分比。
坡口跟随模式	勾选后则可选择跟随模式； 不勾选则默认法向高度，Z向跟随。
调焦轴根据坡口法向随动	若激光头带自动调焦功能，勾选后调焦轴会根据摆轴做法向跟随，实时调整焦点位置。
所填的跟随高度为	Z向高度：铜嘴末端距离管材表面的高度； 法向高度：激光头焦点到管材表面的高度。
跟随模式	Z向跟随：只有Z轴方向跟随。 法向高度：ZY同步做法向跟随。

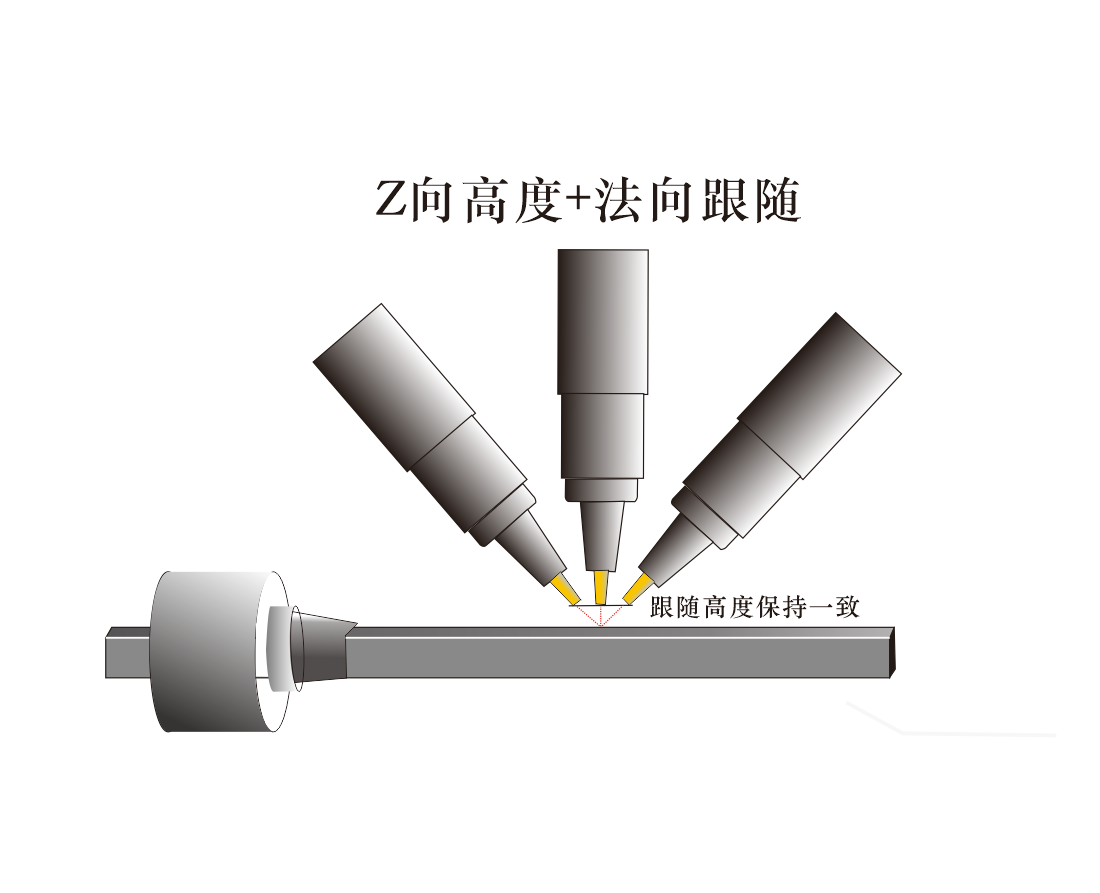

Z向高度+法向跟随：管材表面与喷嘴距离始终保持一致，使用插补模式的话，切割时图纸按固定轨迹走，若使用随控一体，激光头会随着管材的波动调整Z跟Y的位置，做法向跟随；

图示：

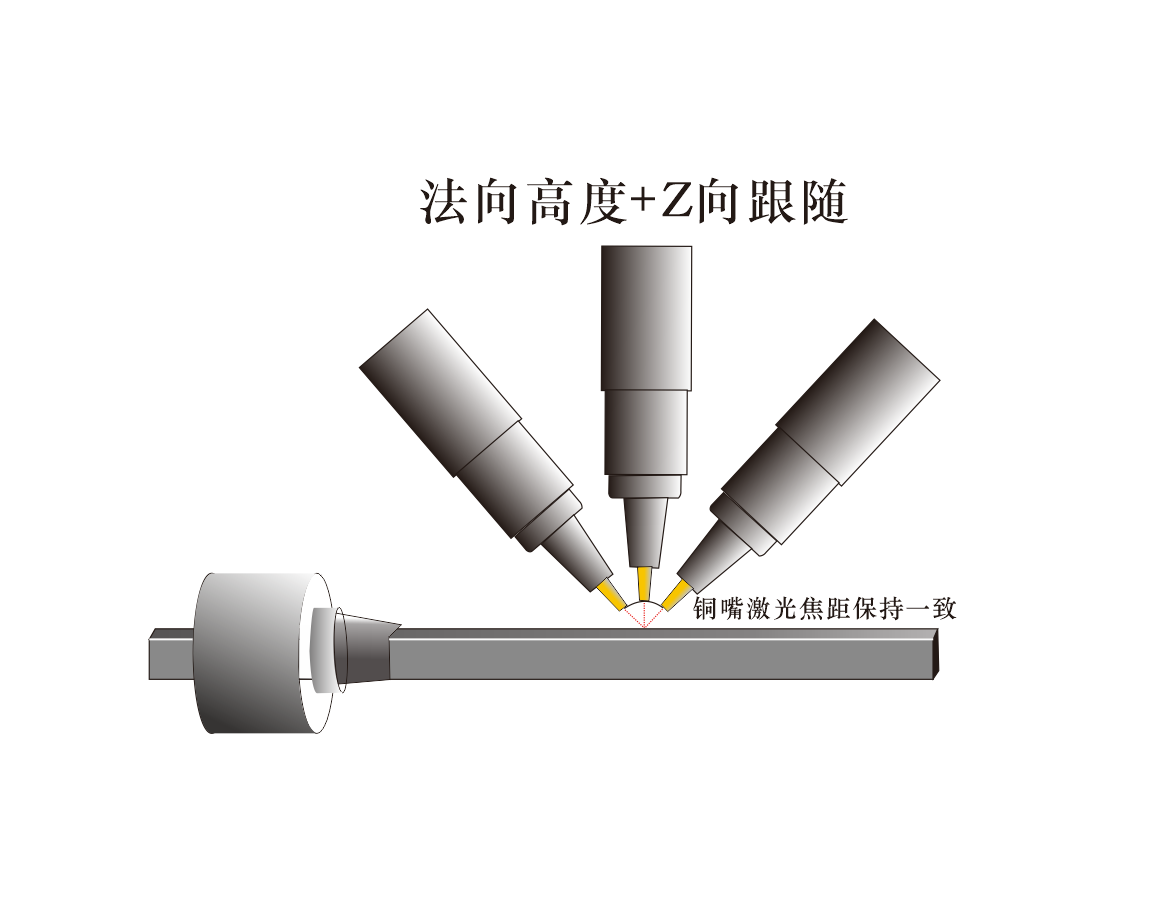

法向高度+ Z向跟随：管材表面与喷嘴激光焦距始终保持一致，若跟随高度过低，容易喷板报警。

图示：
