Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

二维展开编辑

功能简介：

直观呈现切割图案：二维展开编辑能将复杂的设计图形以平面形式清晰展示，让操作人员直观看到切割图案的全貌，便于检查设计是否符合要求，及时发现并修正如线条不闭合、图形重叠等问题，避免在实际切割中出现错误。
快速修改设计细节：在二维平面上进行编辑更加便捷，可快速对图形的尺寸、形状、位置等进行调整，比如修改线条长度、角度，移动图形等，能大大提高设计效率，满足不同客户的多样化需求。

TubeStudio软件二维展开编辑操作

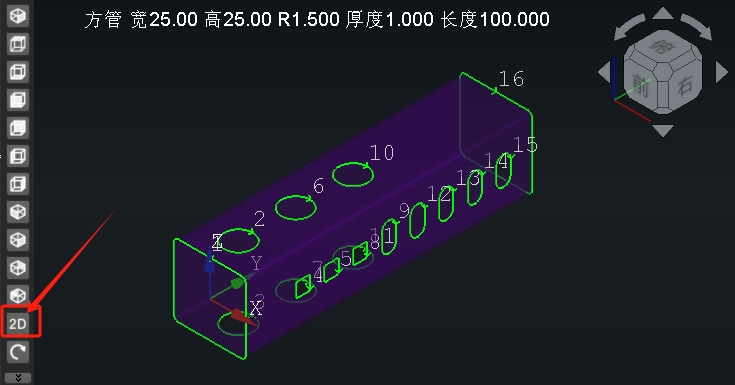

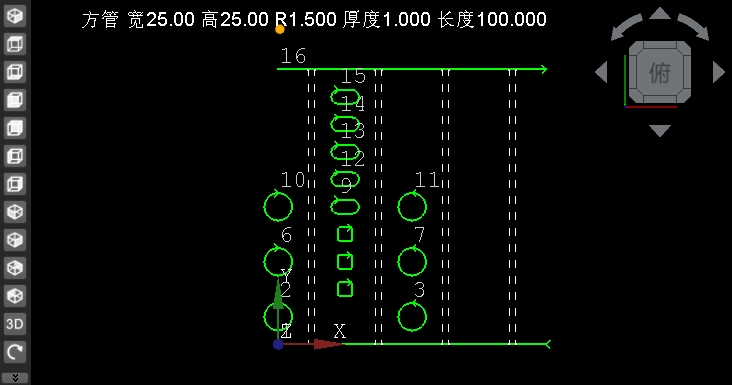

1、在主界面视图栏中，点击2D按钮，图形将从三维编辑转变成二维编辑（仅支持等径管材类的图形展开，大小端或回旋体的不支持该操作）。

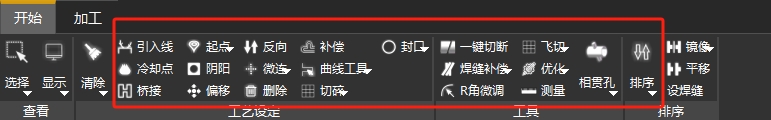

2、通过软件自带的图形编辑工具进行编辑。
