solidworks大小端曲面导出与自定义坐标操作说明
适用于：①异型工件去厚度导入②自定义坐标
一、大小端曲面导出

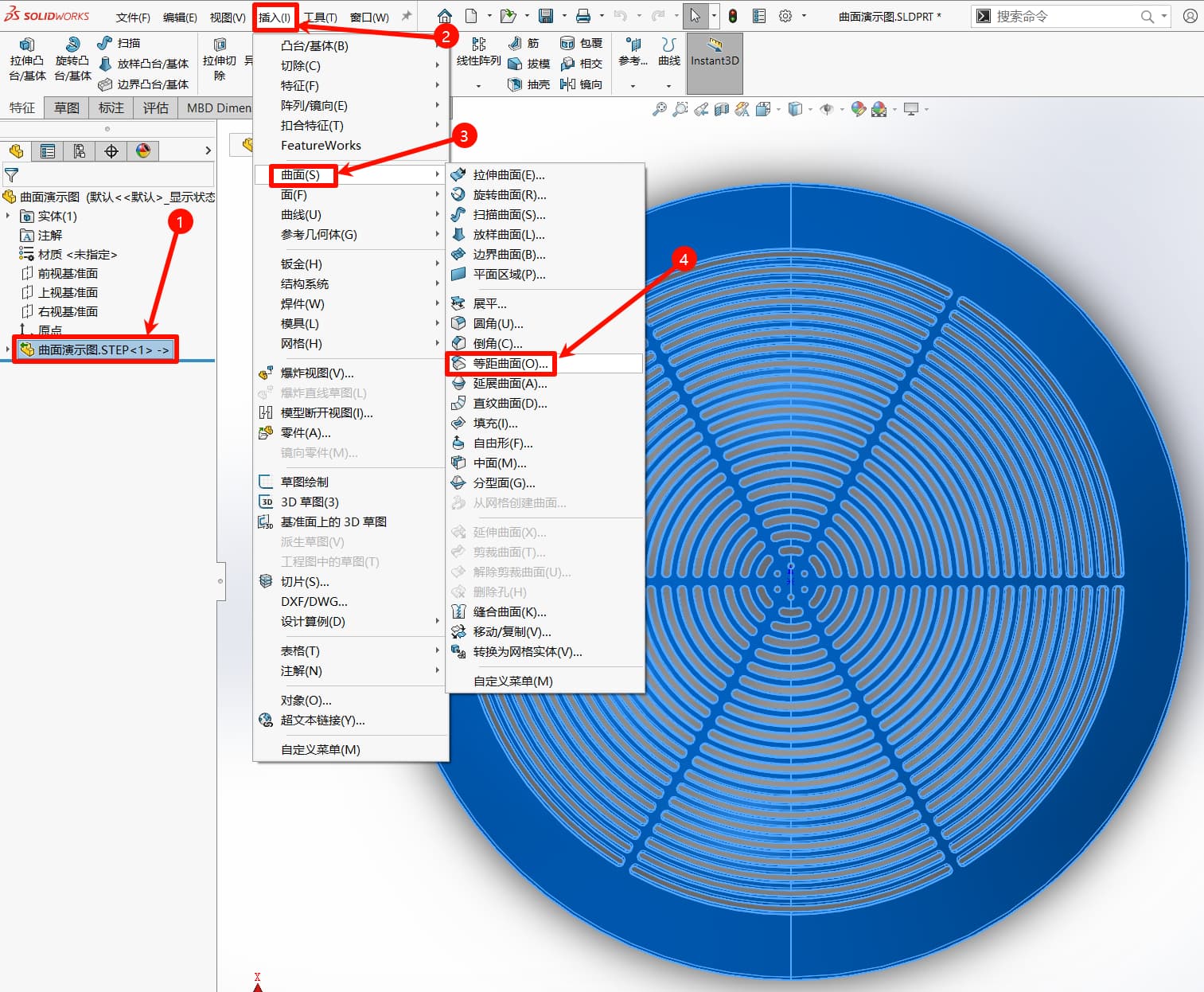

1、对已经画好的三维图纸进行以下操，选择：插入，曲面，等距曲面

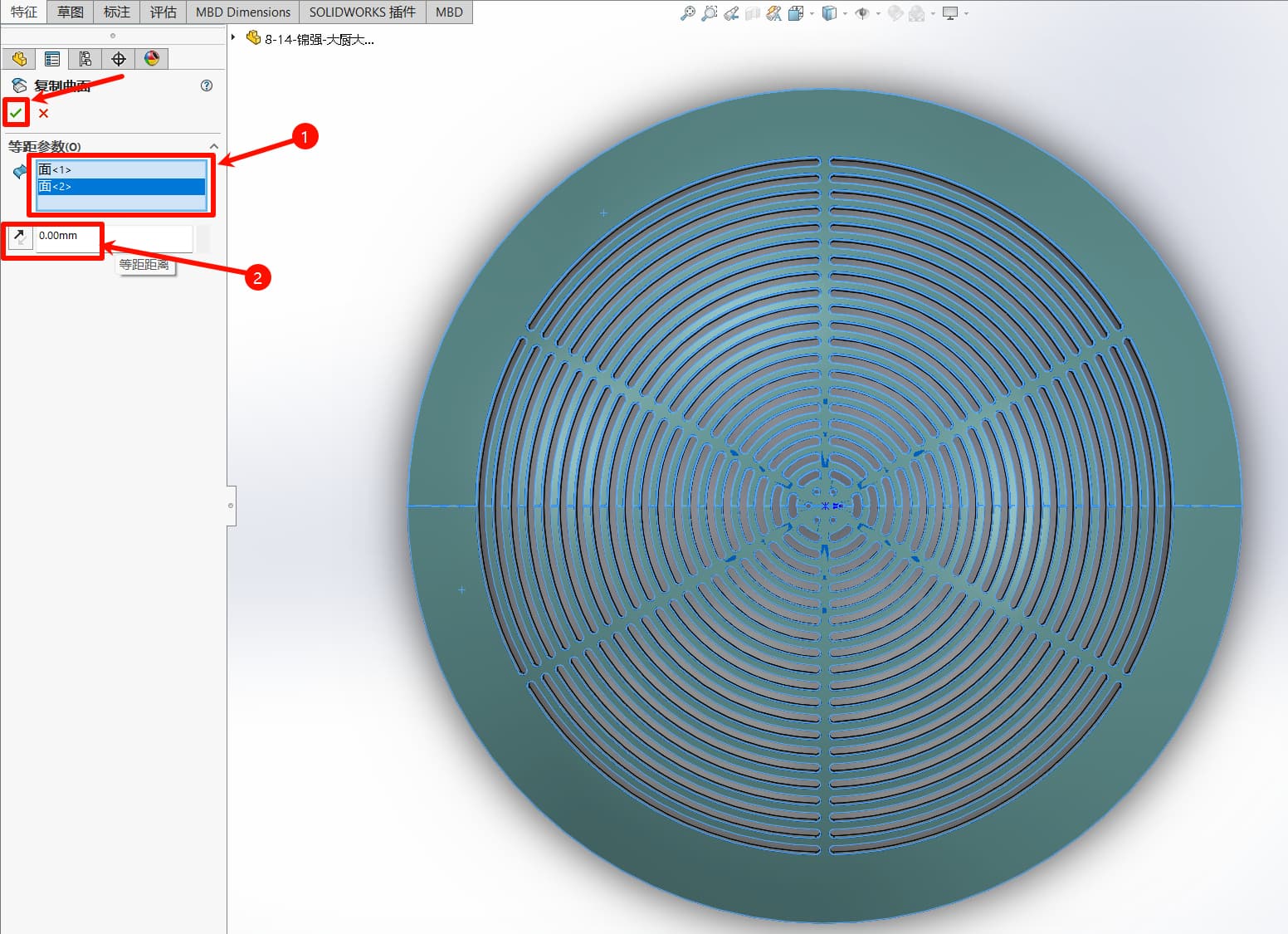

2、选择图形“表面”（厚度除外），后将等距参数改成 “零”，点击确定

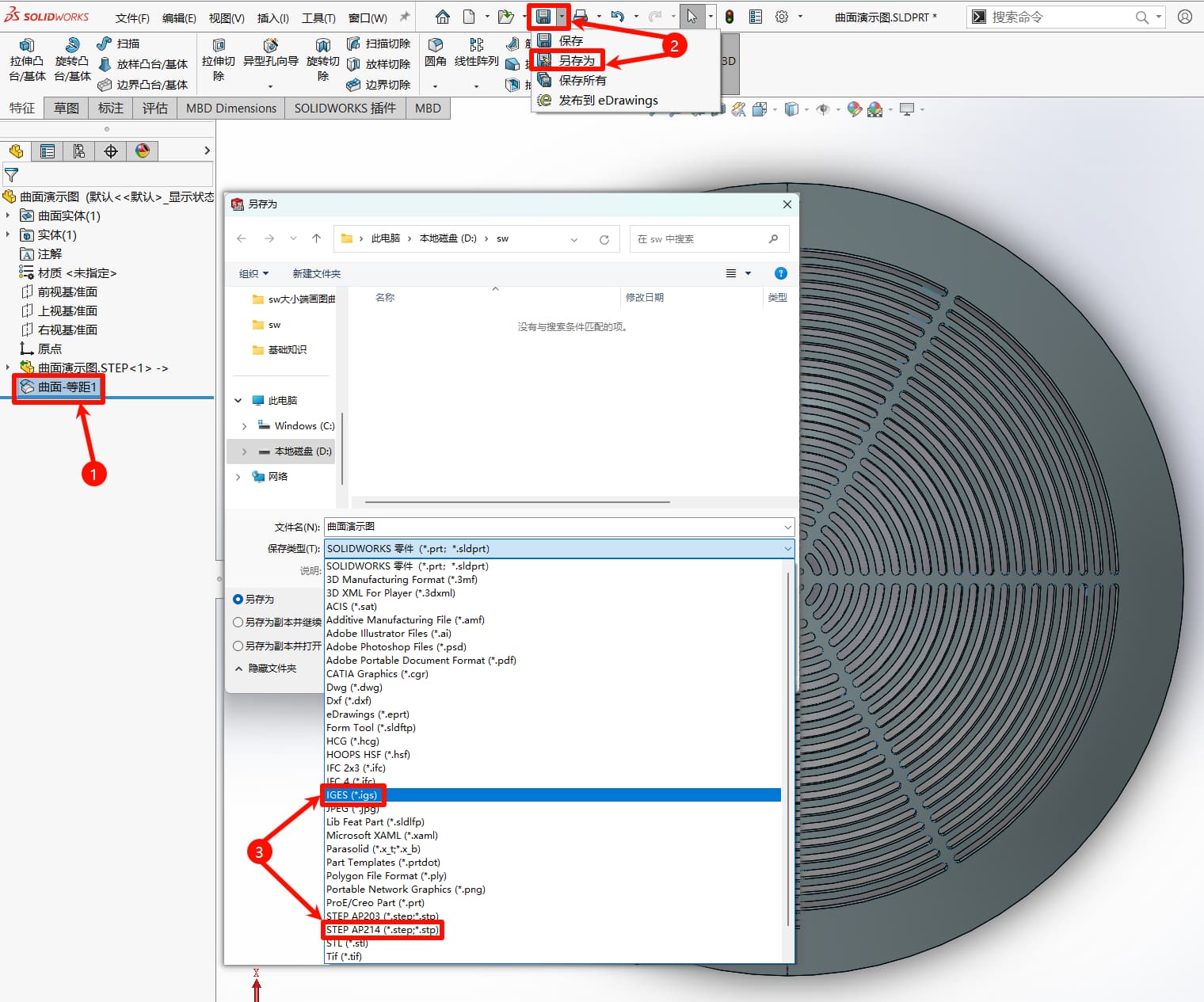

3、选中“曲面-等距”，另存为，选择保持类型**“STEP、IGS”**

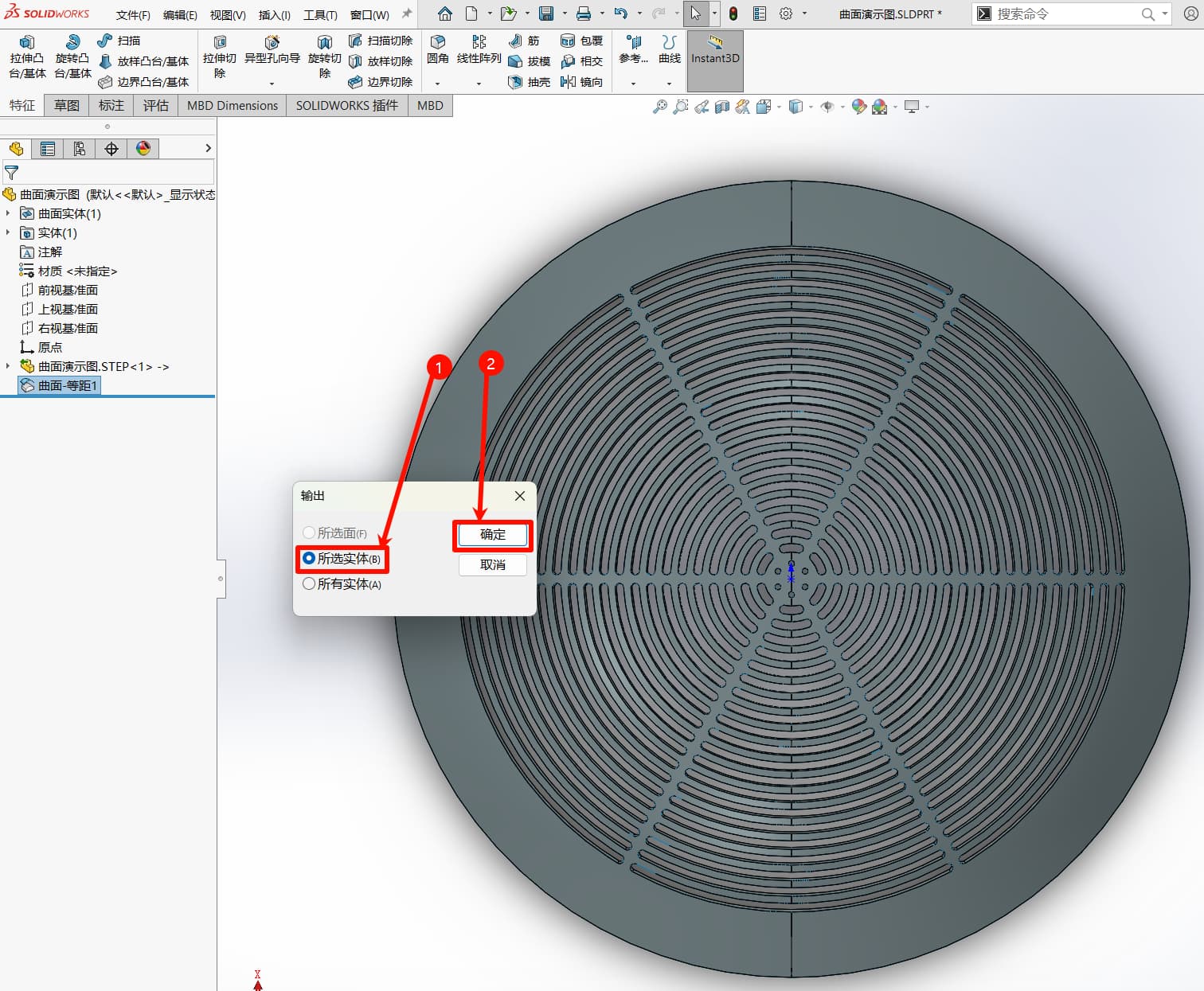

4、点击保存后会显示三个选项，点击“所选的实体”，点击确定完成保存

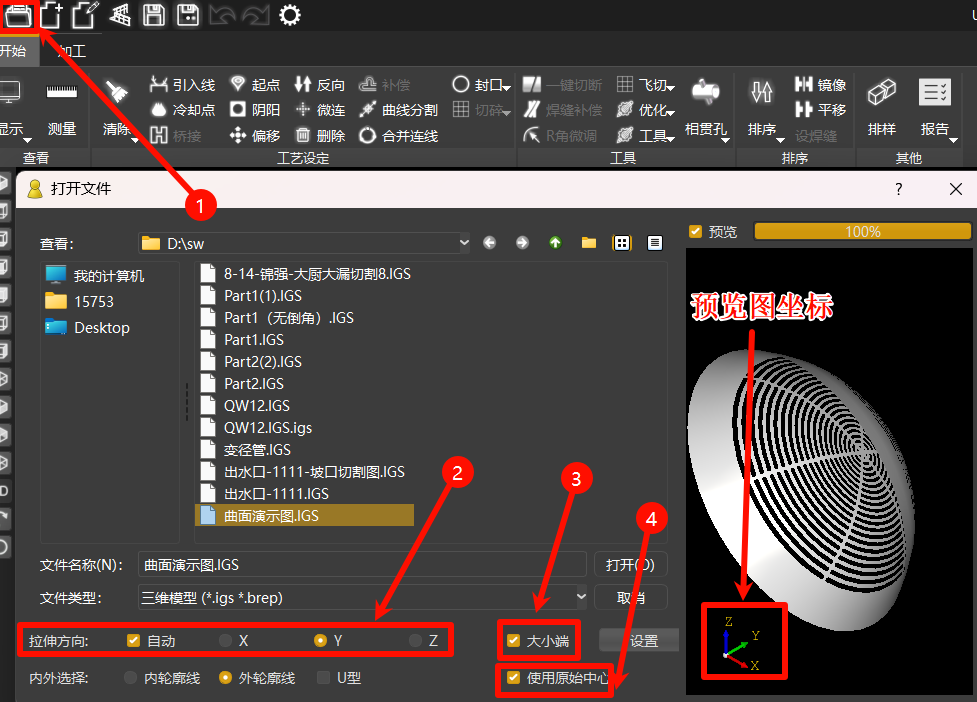

5、导入图片
①点击导入
②根据“预览图坐标”，确认拉伸方向
③选择“大小端”
④选择“使用原始中心”（若没有设置“自定义坐标”，那么选择时“使用原始中心”将无法选中）
二、自定义坐标操作流程
1、自定义坐标
①选中特征
②选择参考
③点击坐标系
2、设置自定义坐标
①选中图形中心
②设置各轴方向
③设置完成后选择确定
3、保存

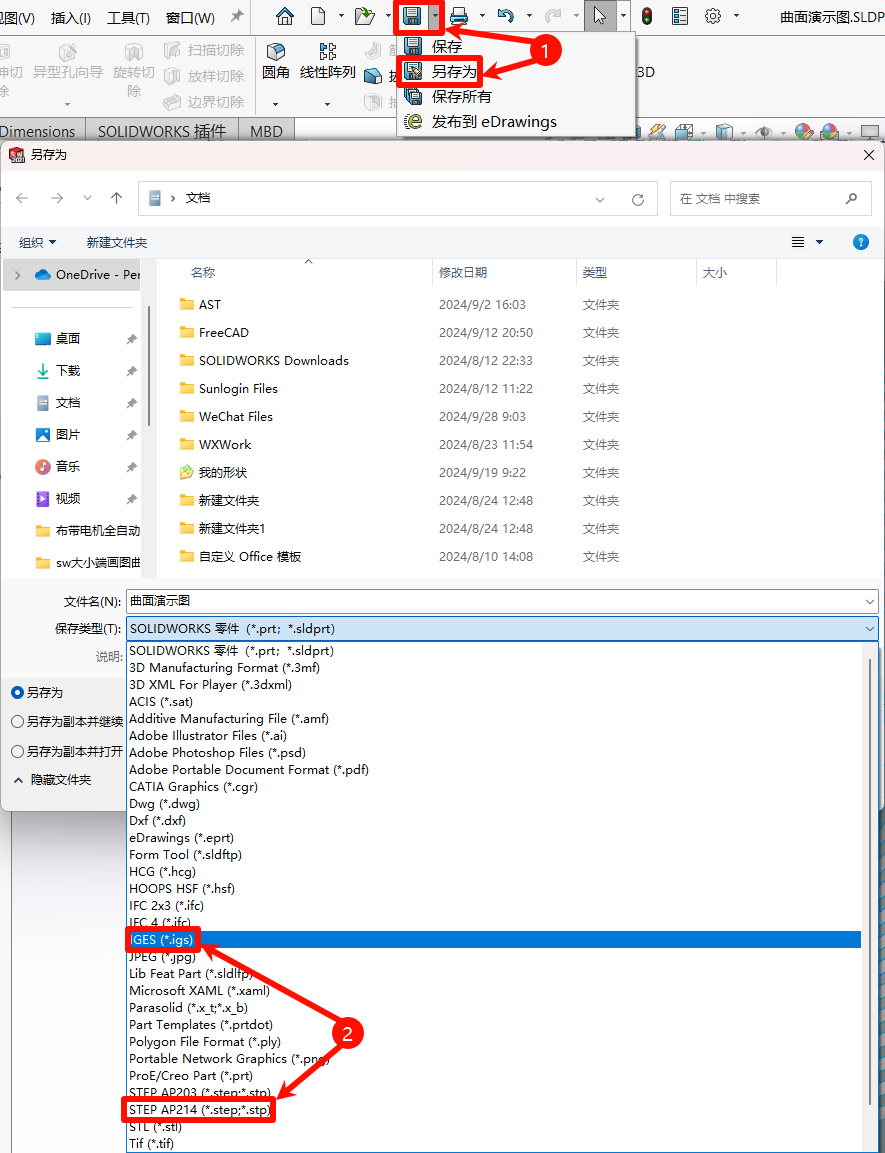

①点击保存或另存为
②选择保存类型“STP、IGS”

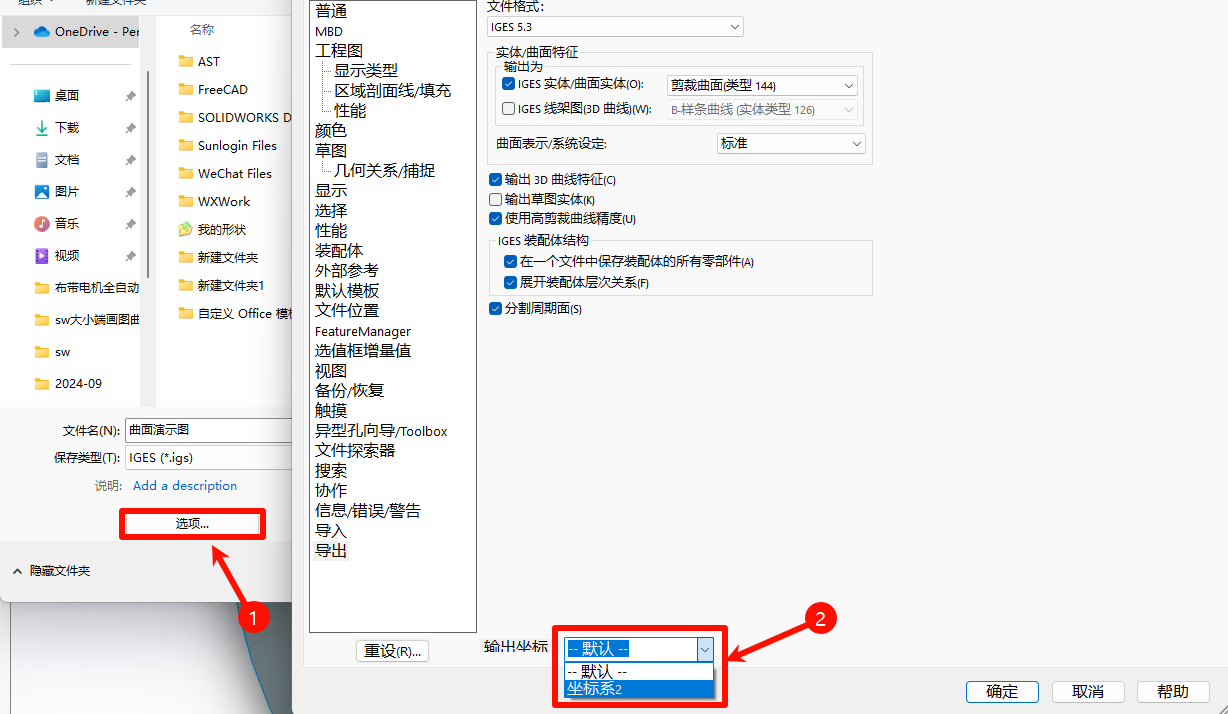

③选好“保存类型”后，点击“选项”
④“输出坐标”一栏中选择已设置好的坐标
