ZX旋转切

一、功能介绍

适用于变径体切割场景，当大角度切割平面上的孔时，遇到相邻孔间距较大或切大孔，且 Z 轴行程不足时，可在切割轨迹上添加【ZX 旋转切】功能。系统将自动重新规划切割路径：确保切割过程连续、稳定完成，高效解决变径体大角度切割大跨度孔和大角度大孔加工时的行程受限难题。

二、操作步骤

类型介绍

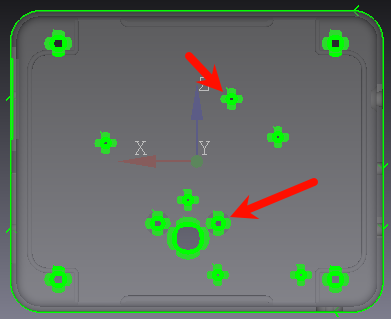

零件旋转	大角度切割ZX面{小轨迹}时，Z轴行程有限，仅能切割图纸Z方向上半部分范围内的轨迹。设置【ZX旋转切】以零件为基准旋转，将孔旋转至枪头近端，确保每个轨迹都在加工范围内，切一个转一个。

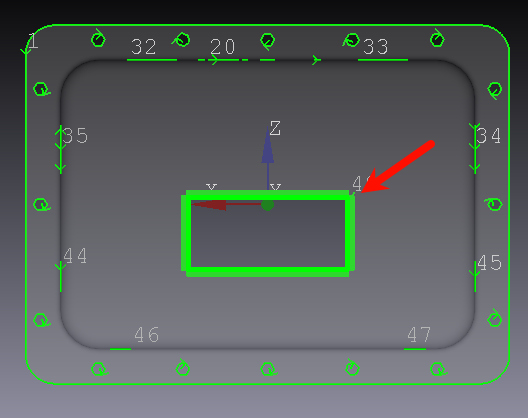

轨迹旋转	大角度切割ZX面{大轨迹}时，Z轴行程有限，不足以切完整个轨迹。设置【ZX旋转切】以轨迹为基准旋转，将轨迹起点旋转至Z轴行程范围内，切割时由其他轴配合B轴随动，边转边切。

注：软件将自动识别轨迹类型，设置对应的旋转切类型

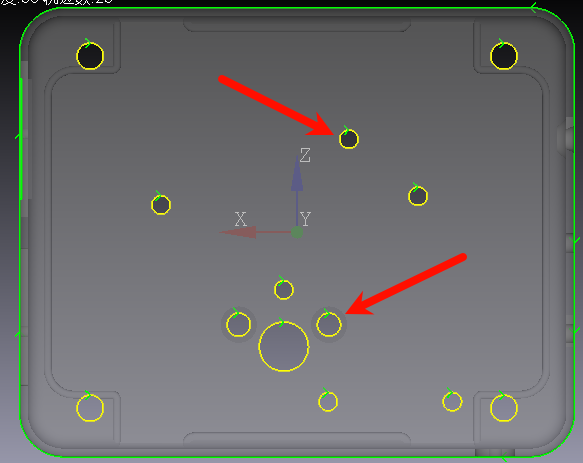

步骤一：框选或选中需要添加的轨迹

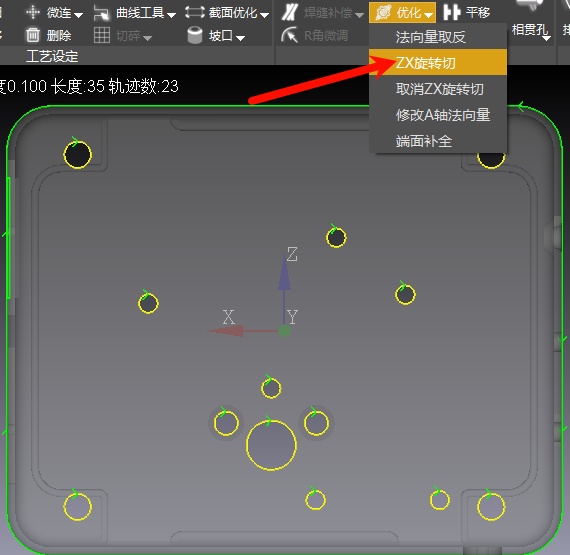

步骤二：点击【ZX旋转切】

添加效果展示

添加前

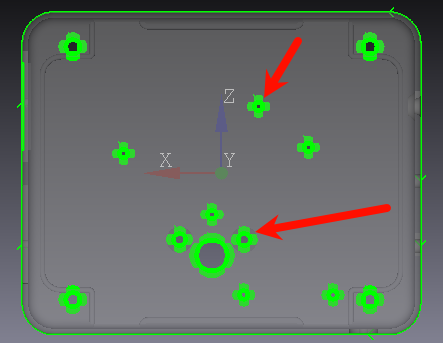

添加后

ZX旋转切 ​
