管材切割控制卡接线手册
[TOC]
1. 产品介绍

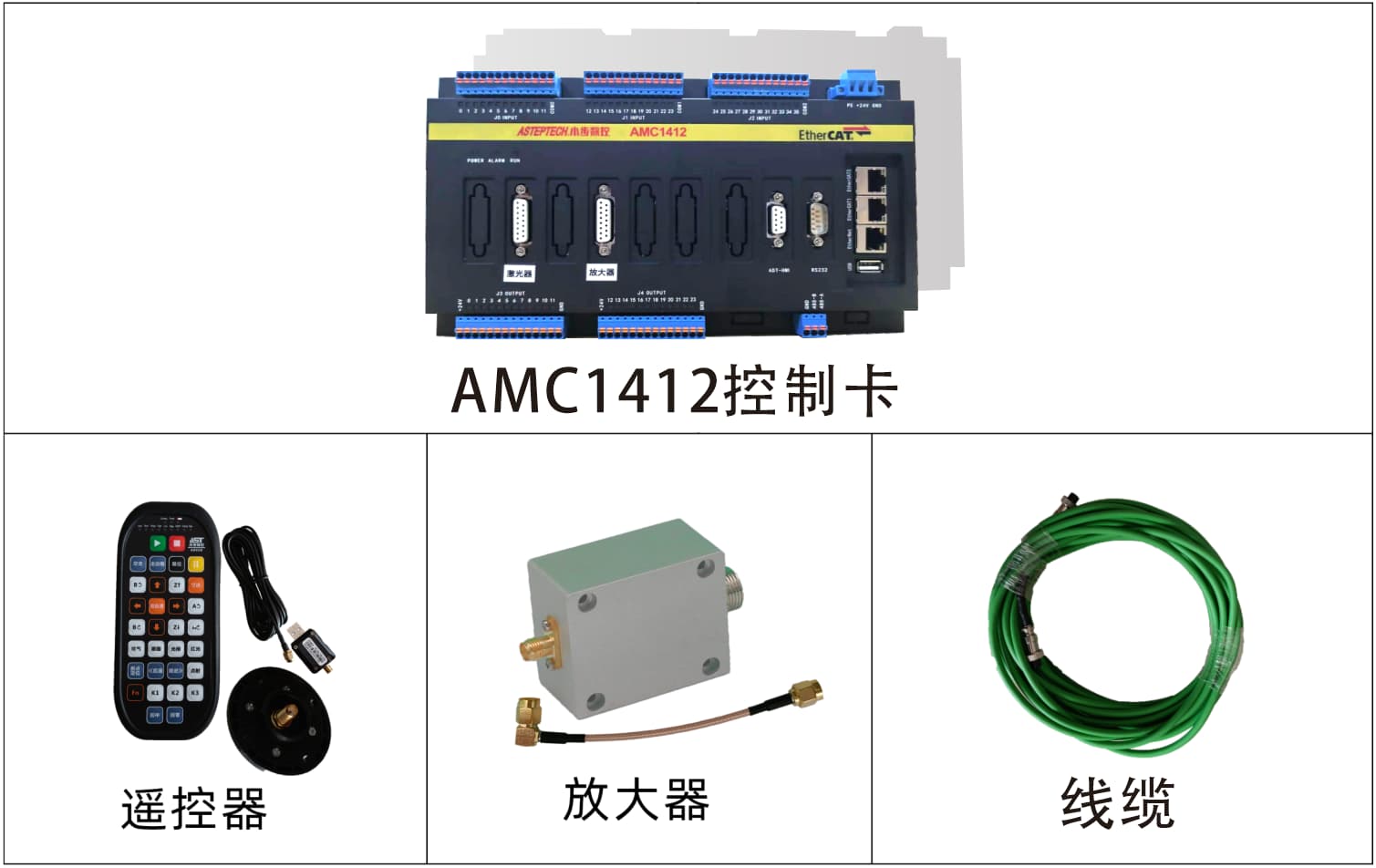

小步数控系列控制板卡及其配件表如下图所示（以AMC1412为例，其他型号接线类似）。
个别产品由于版本升级问题，实物和图片可能有所偏差，具体问题可联系厂家销售代表咨询。

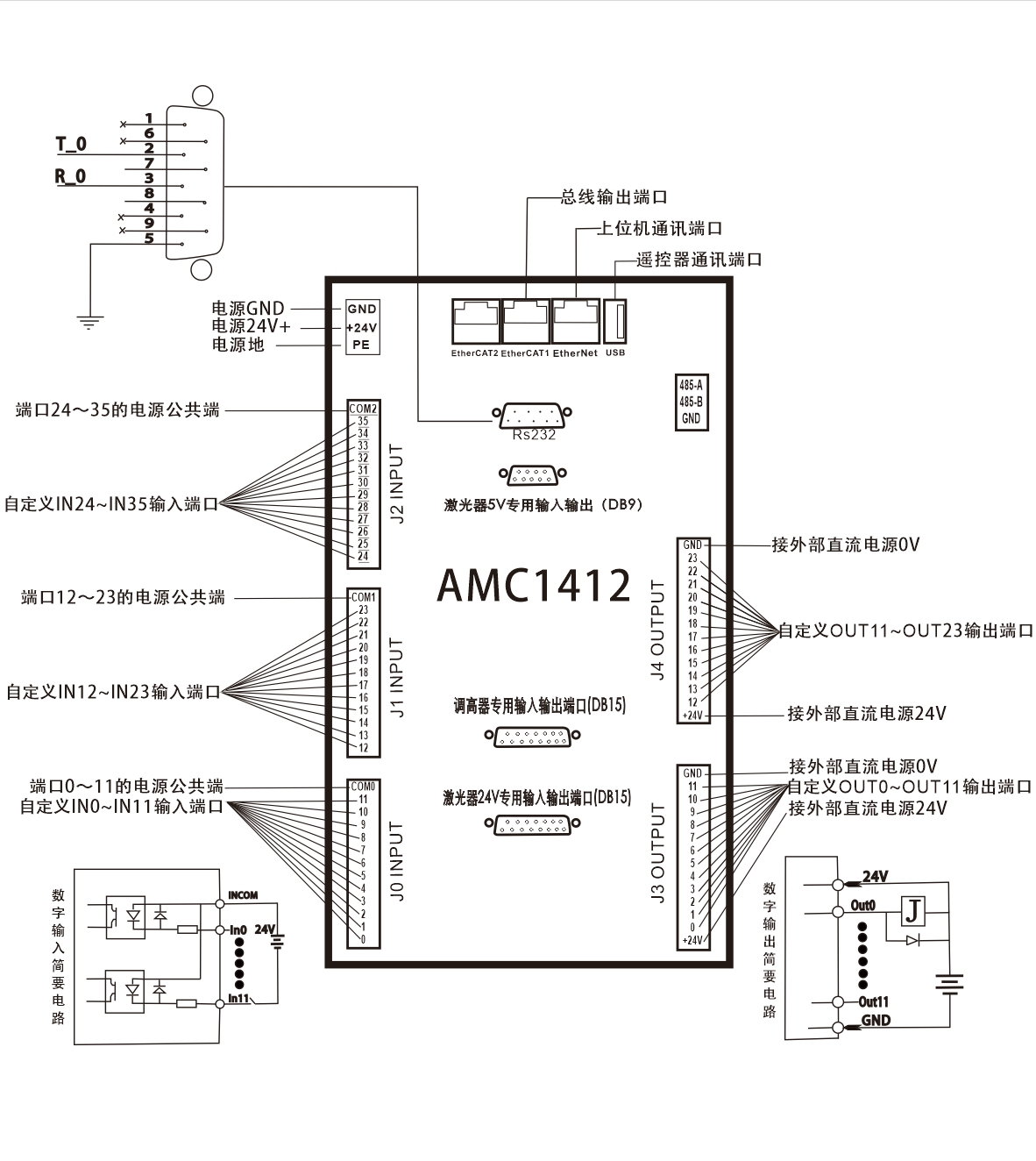

2. 系统接线示意图
3. AMC1412串口（RS232）

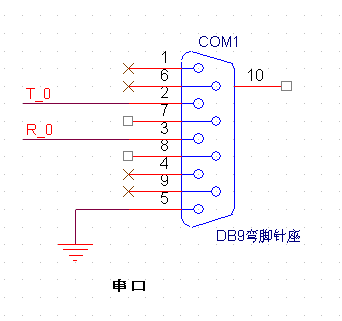

串口（DB9）引脚定义：
| 引脚 | 定义 | 功能 |
|---|---|---|
| 1 | NC | 空脚 |
| 2 | T_0 | 数据发送 |
| 3 | R_0 | 数据接收 |
| 4 | GND | 电源地 |
| 5 | GND | 电源地 |
| 6 | NC | 空脚 |
| 7 | NC | 空脚 |
| 8 | NC | 空脚 |
| 9 | NC | 空脚 |
4. AMC1412输入输出信号接口
4.1 控制卡输入端口定义（J0，J1，J2）
数字输入简要内部电路：
| 线号 | 定义 | 功能 |
|---|---|---|
| 0-11 | IN0 - IN11 | 自定义普通输入 |
| COM0 | 电源公共端 | 端口00～11的电源公共端[1] |
| 12-23 | IN12 - IN23 | 自定义普通输入 |
| COM1 | 电源公共端 | 端口12～23的电源公共端[1:1] |
| 24-35 | IN24 - IN35 | 自定义普通输入 |
| COM2 | 电源公共端 | 端口24～35的电源公共端[1:2] |
4.2 控制卡输出端口定义（J3，J4）
控制卡输出是NPN输出.
数字输出简要内部电路：
| 线号 | 定义 | 功能 |
|---|---|---|
| 24v | 电源24v | 接外部直流电源24v[2] |
| 0 ~ 11 | OUT0~OUT11 | 自定义普通输出 |
| GND | 电源0V | 接外部直流电源0v[2:1] |
| 24v | 电源24v | 接外部直流电源24v[2:2] |
| 12 ~ 23 | OUT12~OUT23 | 自定义普通输出 |
| GND | 电源0v | 接外部直流电源0v[2:3] |
5. 激光器输入输出端口
激光器的输入输出是PNP输出（24V输出），这点和控制器的通用输出是不一样的，接线时需要注意一下，避免短路击穿。
激光专用输入输出端口只能用于激光器，目前适配过国内外主流的连续激光器，准连续激光器，二氧化碳激光器。请不要用于其他设备控制。
5.1激光器24专用输入输出端口(DB15)
| 线号 | 线色 | 定义 | 备注 |
|---|---|---|---|
| 1 | 深绿 | 激光器使能输出（+） | |
| 2 | 粉色 | 红光输出（+） | |
| 3 | （备用） | 备用输出（+） | |
| 4 | （备用） | 备用输入（-） | |
| 5 | 深红 | 输入公共端（+） | |
| 6 | 棕色 | 模拟量输出（+） | DA+ |
| 7 | 空 | 电源24v输出（+） | |
| 8 | 黑色 | 输出公共端（-） | 脉宽调制PWM-，激光器使能-，红光- |
| 9 | 黄色 | 清除激光报警输出（+） | |
| 10 | 橙色 | 激光器pwm输出（+） | 脉宽调制PWM+ |
| 11 | 紫色 | 冷水机报警输入（-） | |
| 12 | 白色 | 激光器报警输入（-） | |
| 13 | 空 | 空 | |
| 14 | 蓝色 | 模拟量输出（-） | DA- |
| 15 | 空 | 电源24v输出（+） |
5.2激光器5V专用输入输出端口(DB9)
| 线号 | 线色 | 定义 | 备注 |
|---|---|---|---|
| 1 | 信号地 | ||
| 2 | 棕白 | 激光器pwm输出（+） | PWM+ |
| 5 | 蓝白 | 电源0v输出（-） | 电源负 |
| 6 | 棕红 | 电源5v输出（+） | 电源正 |
| 9 | 蓝红 | 模拟量输出（+） | DA+ |
5.2.1小步控制卡与锐科激光器接线定义表
| 小步DB9（公）线号 | 锐科激光器DB25（母） | 定义 |
|---|---|---|
| 1 | 9 | 信号地 |
| 2 | 17 | 激光器pwm输出（+） |
| 5 | 1 | 电源0v输出（-） |
| 6 | 15 | 电源5v输出（+） |
| 9 | 8 | 模拟量输出（+） |
6. 调高器专用输入输出端口(DB15)
已配专用高柔线缆，对插即可。
7. 安装尺寸
7.1 控制器安装
控制卡采用螺丝孔位安装，建议使用M4（直径4毫米）的内六角螺栓固定安装；
控制卡安装尺寸，如下图；
