Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

---

误差分析

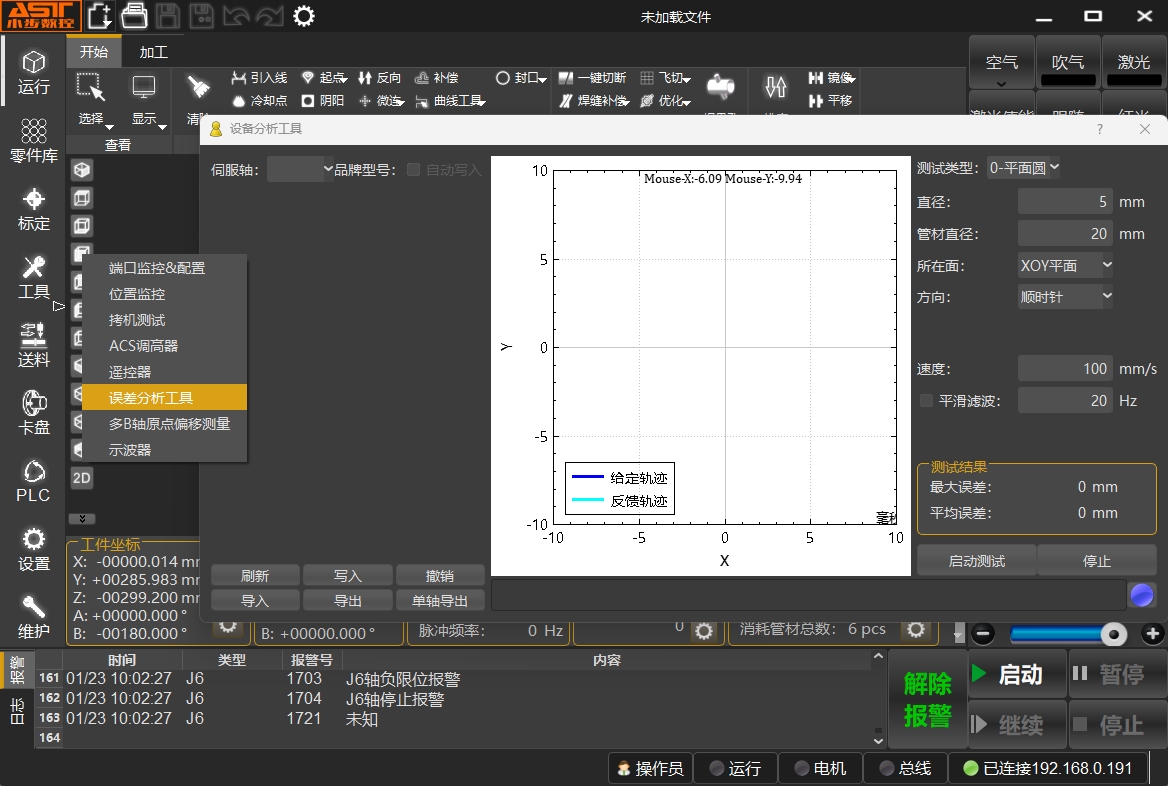

在主界面左菜单栏，点击《工具》→《误差分析工具》

注意：使用误差分析工具测试不需要使用实际管材，但需先大致标定好机械旋转中心，或根据机床坐标计算出机械旋转中心，手动填写进去。

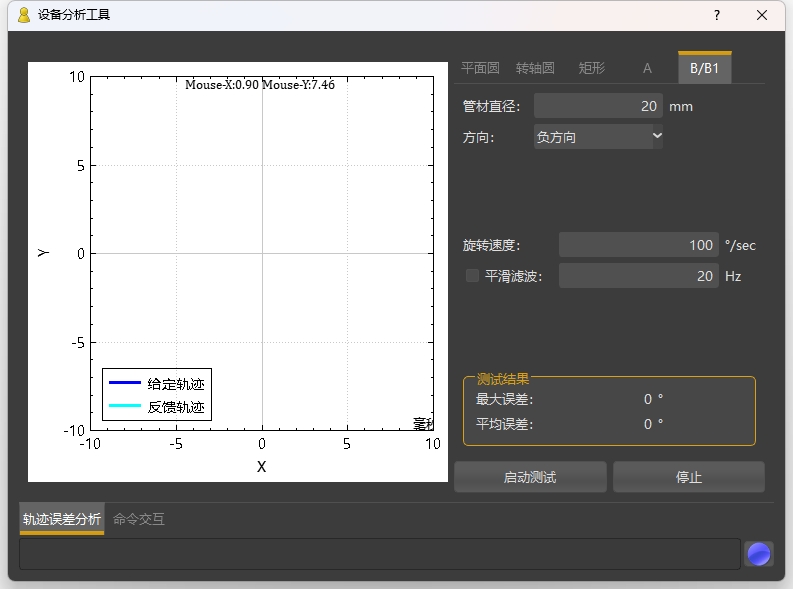

第一步、B/B1

若设备是双卡机型，需要双B轴做同步性测试（单B轴机型请忽略）。

第二步、转轴圆

由YB做插补运动，拟合成一个圆。

参数定义	含义
直径	圆孔直径
管材直径	管材直径
方向	1、顺时针：切割方向延顺时针方向。 2、逆时针：切割方向延逆时针方向。
速度	切割速度。
平滑滤波	切割时轨迹较为顺滑，但同时也会丢失一定的精度，一般测试不开启。
最大误差	插补过程中轨迹同步时最大误差，一般以最大误差的值进行调试。
平均误差	插补过程中轨迹同步后的计算平均误差。

设置好参数后，点击启动测试，Z轴会下降，模拟正常切割，但不会出光不会吹气。

提示：转轴圆最大误差不得大于0.03，一般为0.01，越高越好，调试完也就是Y、B轴调试完毕。

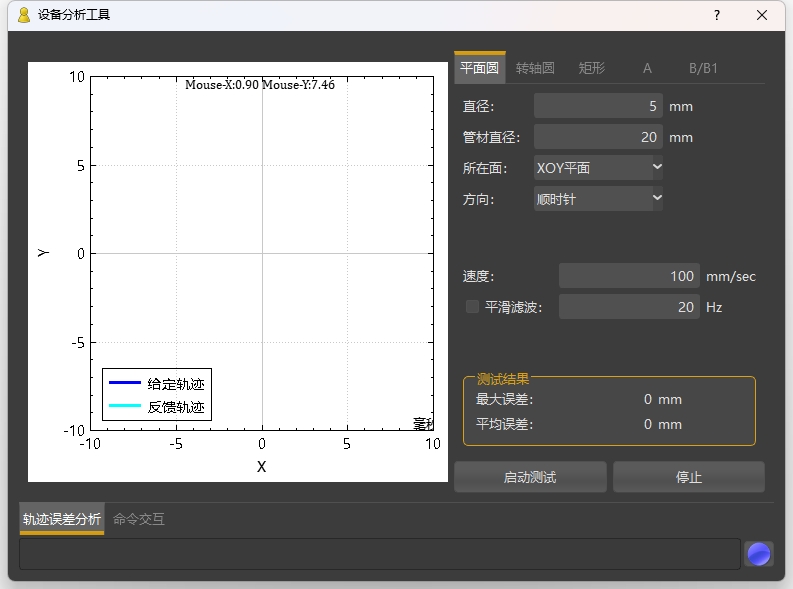

第三步、平面圆

由XY做插补运动，拟合成一个圆，若转轴圆已调试完成，只需调试X轴即可。

参数定义	含义
直径	圆孔直径
管材直径	管材直径
所在面	1、XOY平面：测试X跟Y的同步性。 2、XOZ竖面：测试X跟Z的同步性。
方向	1、顺时针：切割方向延顺时针方向。 2、逆时针：切割方向延逆时针方向。
速度	切割速度。
平滑滤波	切割时轨迹较为顺滑，但同时也会丢失一定的精度，一般测试不开启。
最大误差	插补过程中轨迹同步时最大误差，一般以最大误差的值进行调试。
平均误差	插补过程中轨迹同步后的计算平均误差。

设置好参数后，点击启动测试，Z轴会下降，模拟正常切割，但不会出光不会吹气。

提示：平面圆最大误差不得大于0.03，一般为0.01。

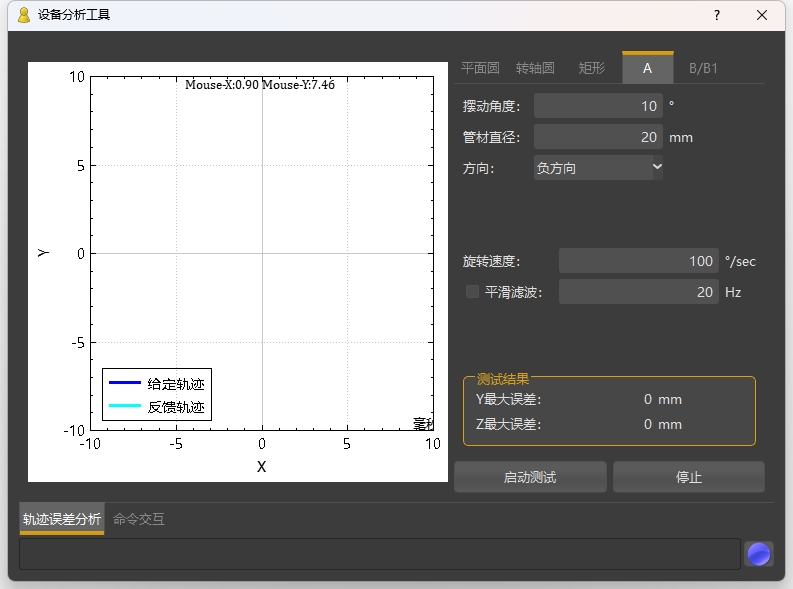

第四步、摆轴A

由AYZ做插补运动，测试三个轴的同步性（四轴系统请忽略）。

参数定义	含义
摆动角度	A轴摆动的角度
管材直径	管材直径
方向	1、负方向：A轴往负方向摆动。 2、正方向：A轴往正方向摆动。
旋转速度	A轴摆动速度。
平滑滤波	切割时轨迹较为顺滑，但同时也会丢失一定的精度，一般测试不开启。
Y最大误差	三轴插补过程中轨迹同步时Y最大误差。
Z最大误差	三轴插补过程中轨迹同步时Z最大误差。

设置好参数后，点击启动测试，Z轴会下降，模拟AYZ切割动作，但不会出光不会吹气。

提示：Y、Z最大误差不得大于0.05。
