设置标准坡口

一、功能介绍

坡口快速添加功能，无需手动绘制坡口。仅需设置好孔径后，点击上方工具栏【设置标准坡口】，即可为所选刀路一键配置 “坡口”，大幅简化操作流程。

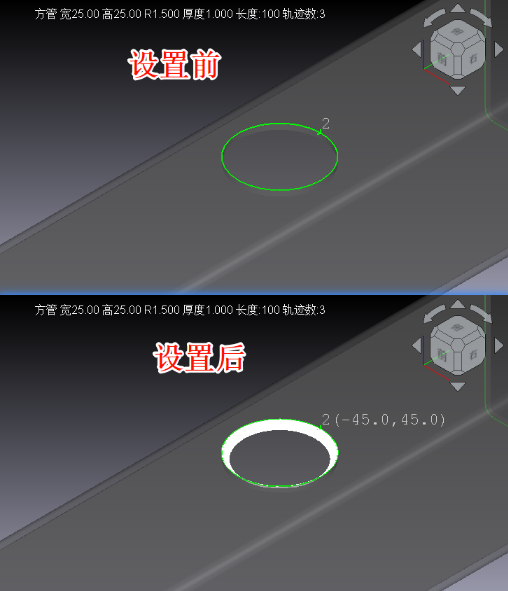

例如：加工拔模孔时可直接通过[设置标准坡口]里的[V形上坡口]，直接将管面孔设置为拔模孔，无需手动绘制简单快捷。

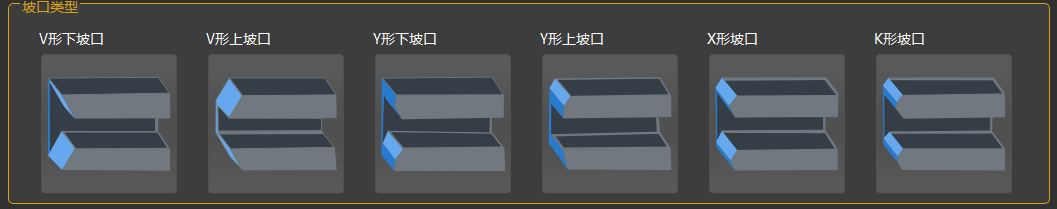

二、标准坡口类型介绍

①V形下坡口

参数设置
角度1	演示图中的轨迹截面和坡口轨迹之间的夹角。

②V形上坡口

参数设置

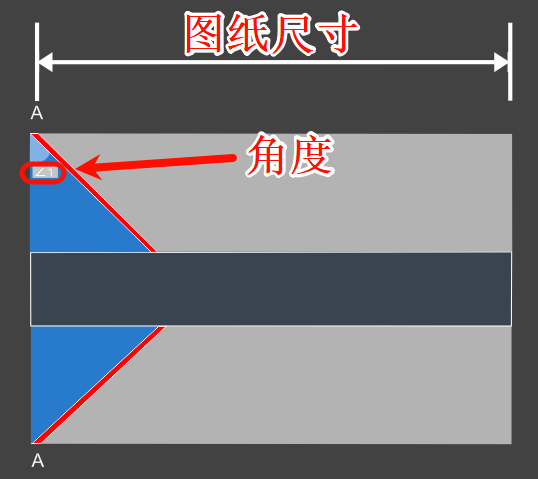

角度1	演示图中的轨迹截面和坡口轨迹之间的夹角。

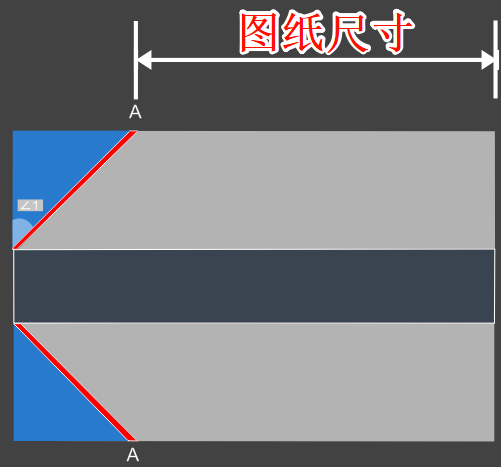

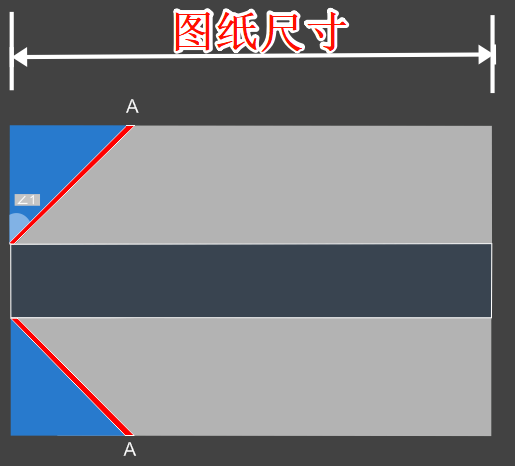

内轮廓	坡口轨迹包含在图纸尺寸内

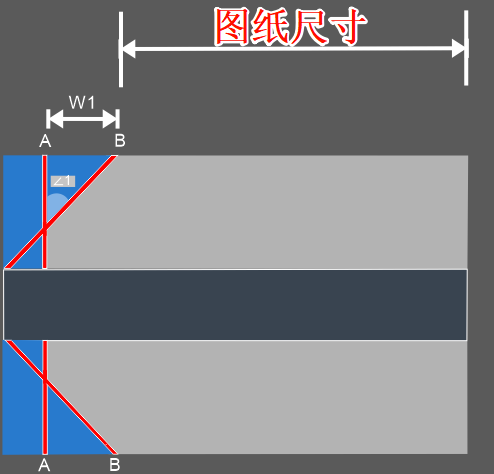

外轮廓	坡口轨迹不包含在图纸尺寸内

③Y型下坡口

参数介绍
角度1	演示图中的轨迹切断线和坡口轨迹之间的夹角。

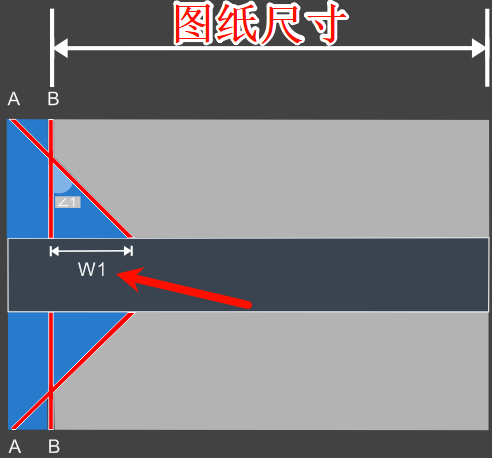

坡口宽度W1	坡口与切断线之间的宽度

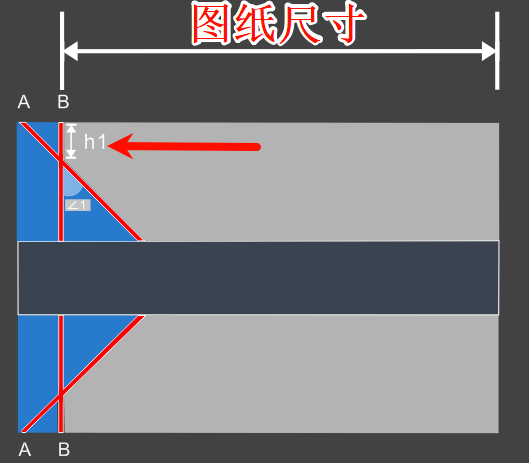

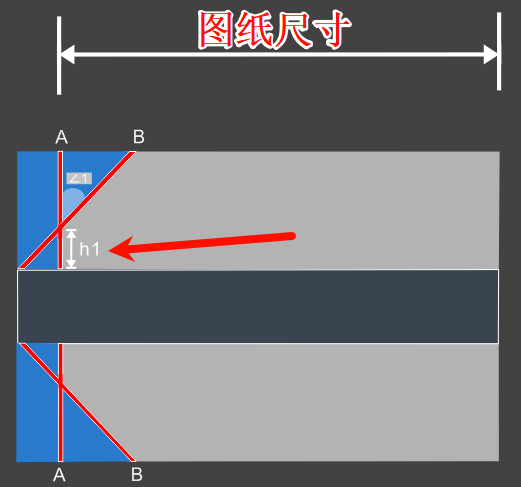

留根高度h1	切断线与坡口之间需要预留的高度（勾选使用坡高度定义）

④Y型上坡口

参数介绍

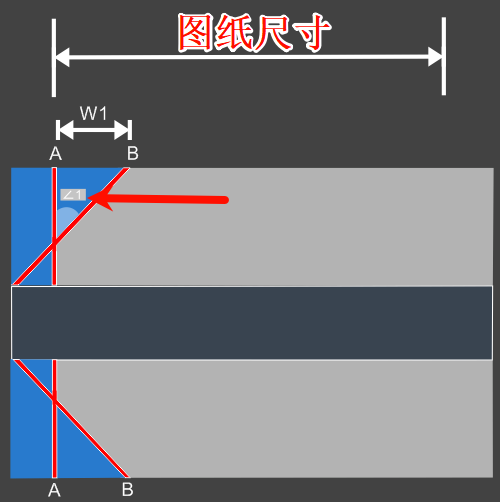

角度1	演示图中的轨迹切断线和坡口轨迹之间的夹角。

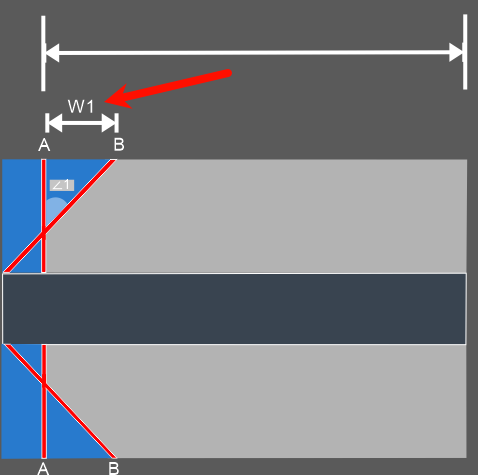

坡口宽度W1	坡口与切断线之间的宽度

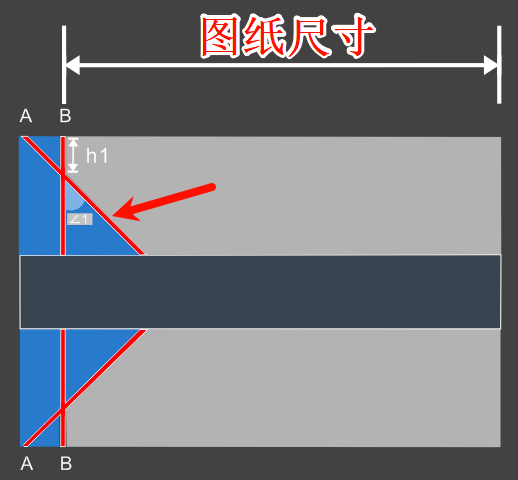

留根高度（h1）	切断线与坡口之间需要预留的高度（勾选使用坡高度定义）

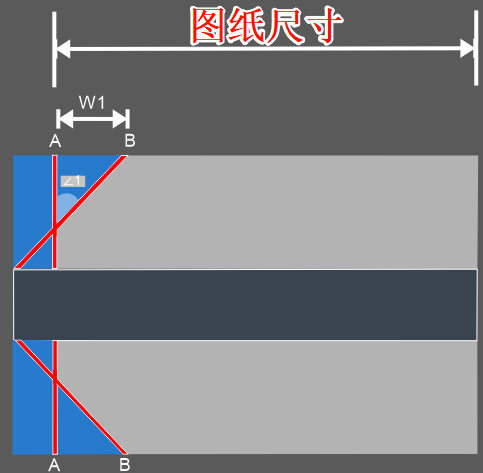

内轮廓	坡口轨迹包含在图纸尺寸内
外轮廓	坡口轨迹不包含在图纸尺寸内

⑤X形坡口

参数介绍

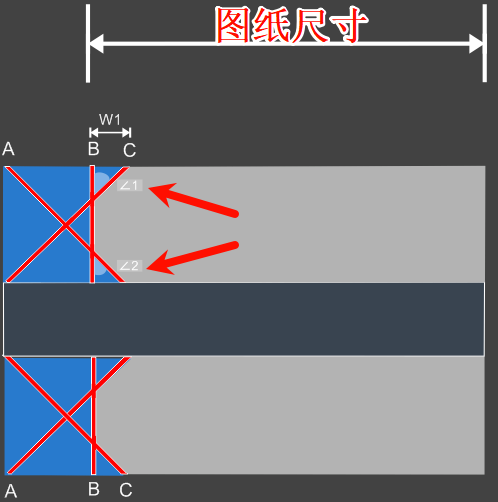

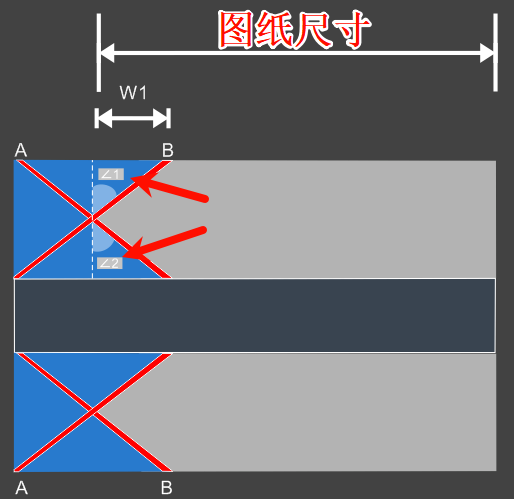

角度1、角度2	两个坡口相交形成的夹角的一半的角度

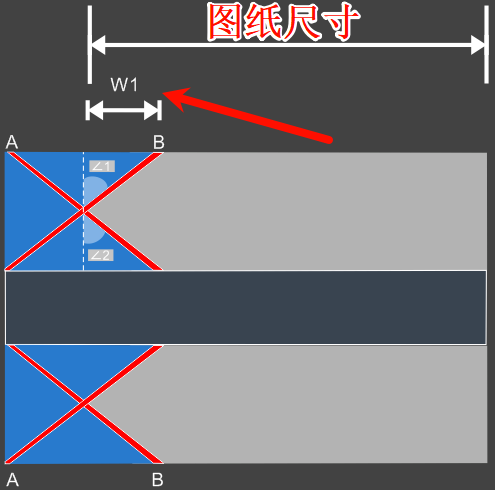

上坡口宽度（W1）	两个坡口相交形成的夹角位置到坡口顶点位置之间的距离

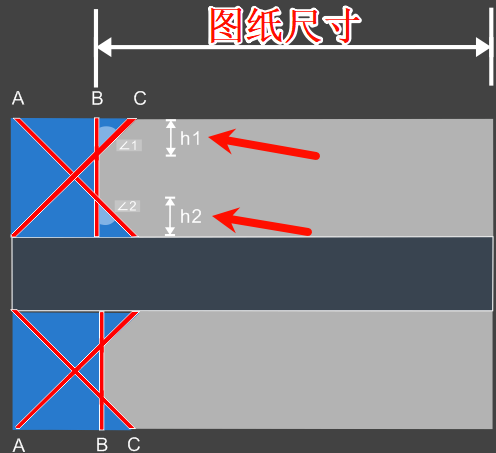

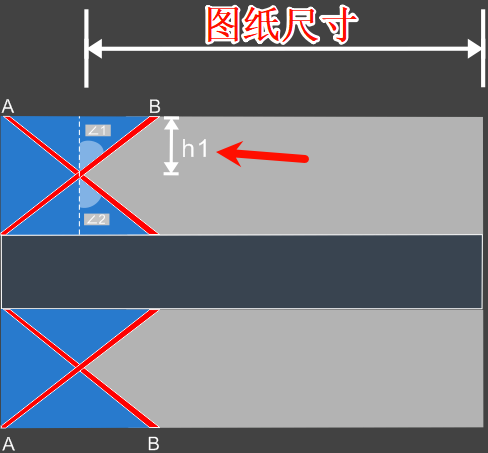

上坡口高度（h1）	两个坡口相交形成的夹角位置到图形端面之间的距离（勾选使用坡高度定义）

⑥K形坡口

参数介绍
角度1、角度2	演示图中的轨迹切断线和坡口轨迹之间的夹角。

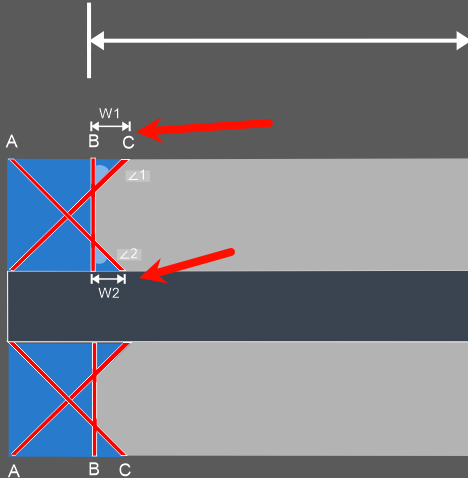

上坡口宽度（W1、W2）	坡口与切断线之间的宽度
上坡口高度（h1、h2）	端面到切断线与坡口形成夹角（勾选使用坡高度定义）

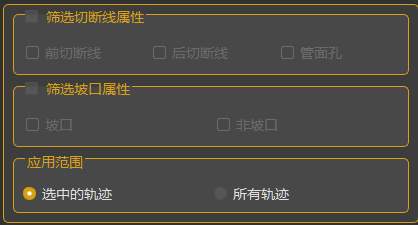

三、筛选轨迹范围和应用范围参数介绍

参数介绍

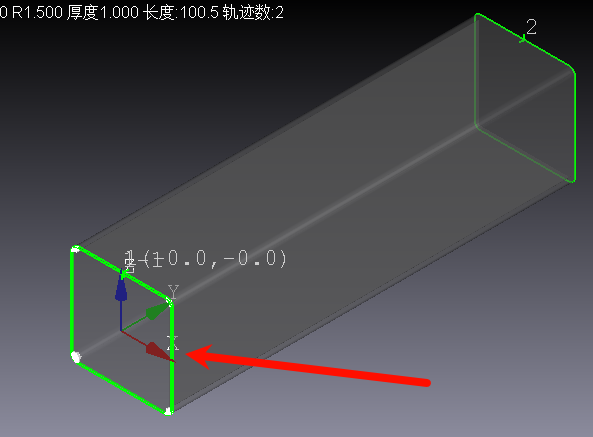

前切断线

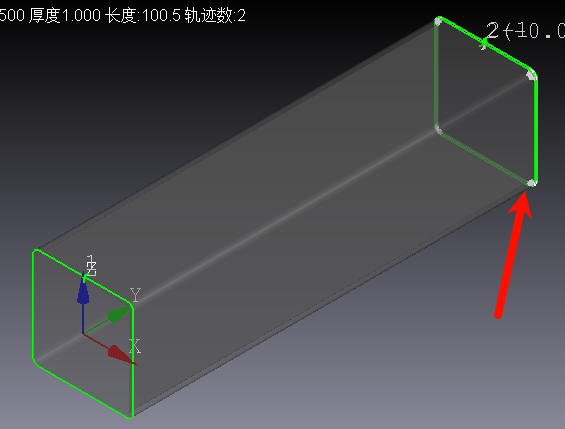

后切断线

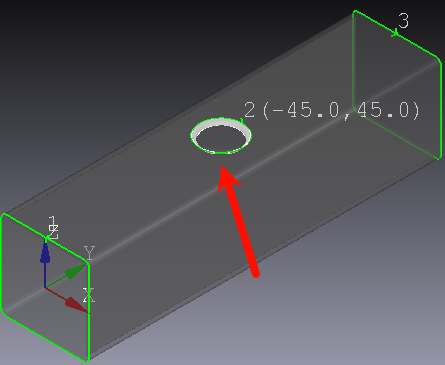

管面孔
坡口	已添加坡口的轨迹
非坡口	未添加坡口的轨迹
选中的轨迹	被选中的轨迹添加
所有轨迹	所有轨迹添加
