Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT255x / RT245x / RT245x-P / MT244x / PT242x / DT243x / AMC251x / AMC241x

---

TuberStudio排样

温馨提示，若是冲孔绘图，请跳转至第三步开始观看《参数解释》。

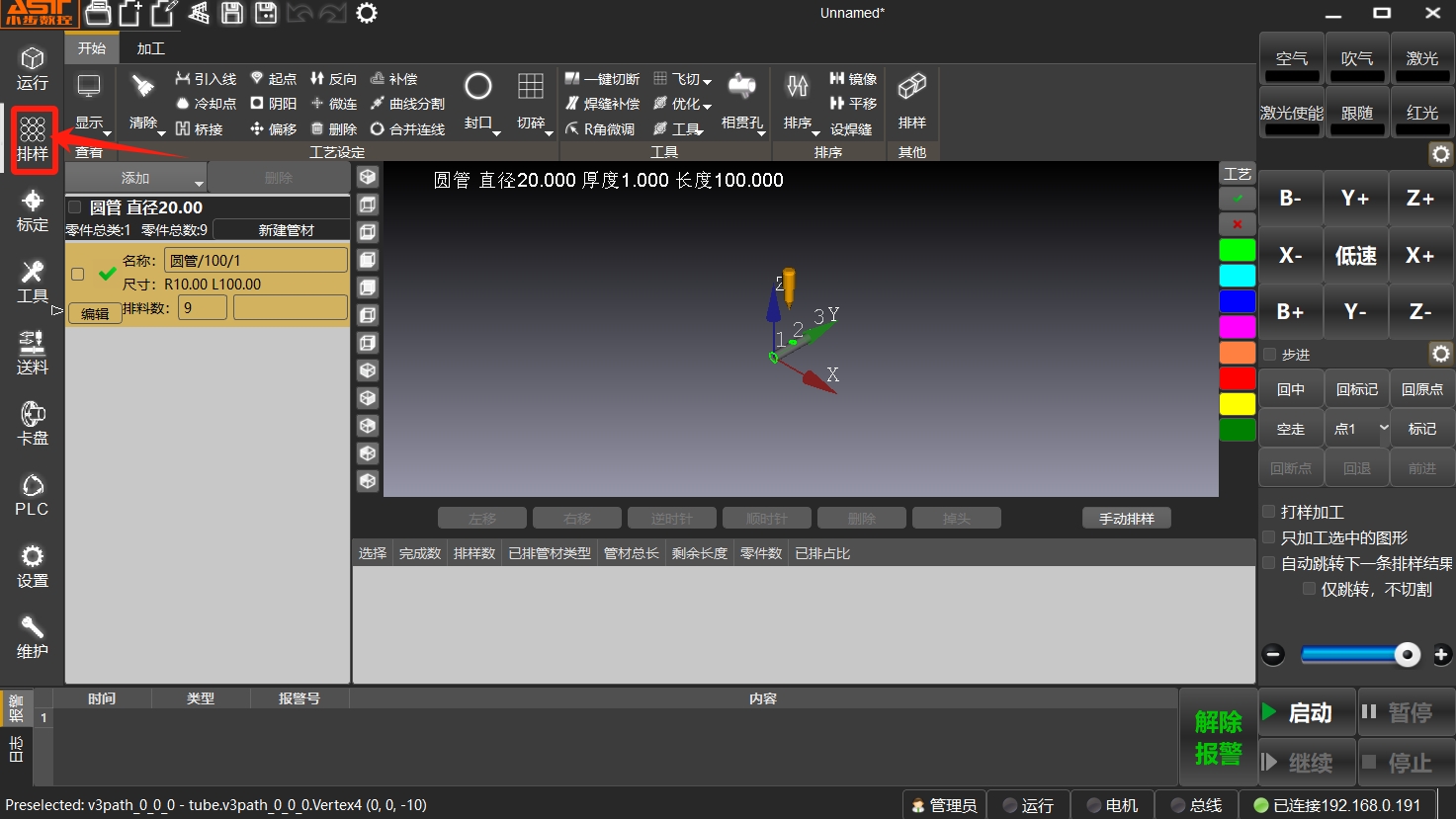

一、点击<排料>，进入排样显示界面

二、导入文件

目前支持3中添加方式，注意，添加图形必须是同等尺寸的管材图形。

1. 图形文件： SolidWorks保存的IGS、Step格式文件（拉伸方向需与X/Y/Z任一轴同向，否则会导入失败或识别错误）；
2. 标准管材： TubeStudio简易绘图功能，支持圆管、矩形管、跑道管等标准管材，不能绘制穿孔。
3. 绘制图形： TubeStudio高级绘图功能，支持圆管、方管、腰管、角钢等主管零件，支持圆形、方形、腰型、多边形、V槽、切断等切除功能。

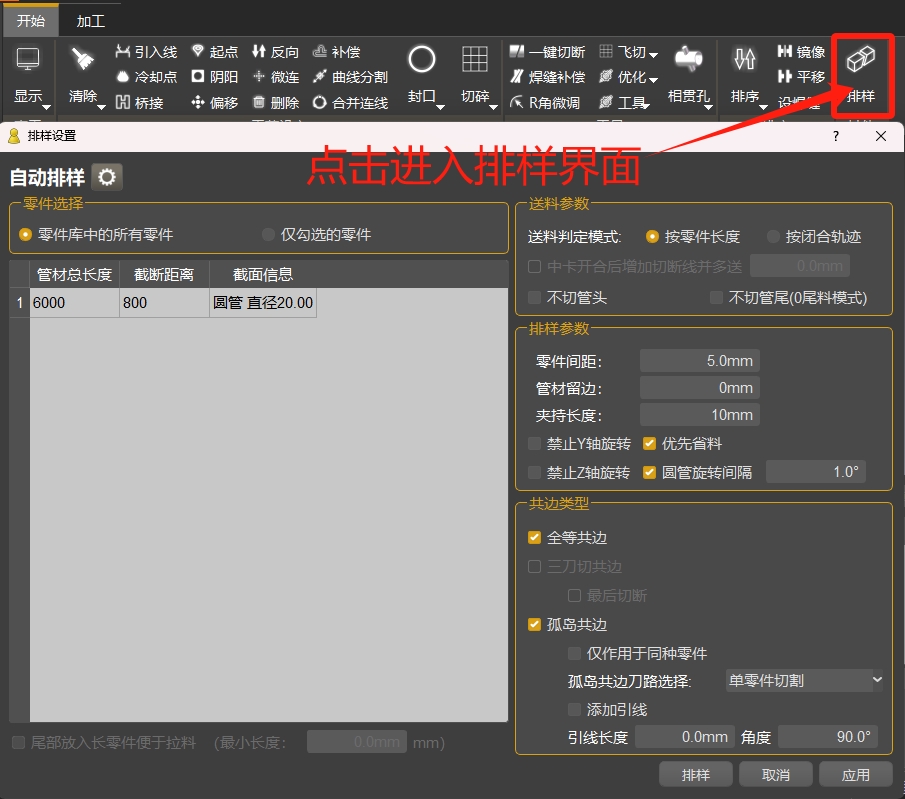

三、在主界面菜单栏上方，点击<排样>，进入排样参数界面

参数解释

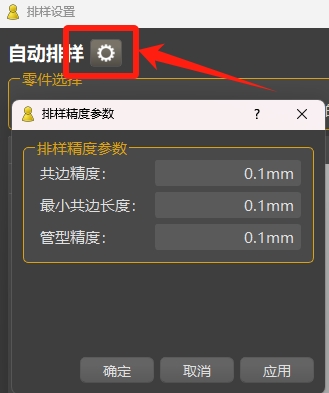

（1）精度参数： 排样参数界面左上方小齿轮，设置排样精度参数。

1. 共边精度：零件之间共边后的精度误差。
2. 最小共边长度：零件之间共边的最小长度。
3. 管型精度：不同零件的图纸截面误差。

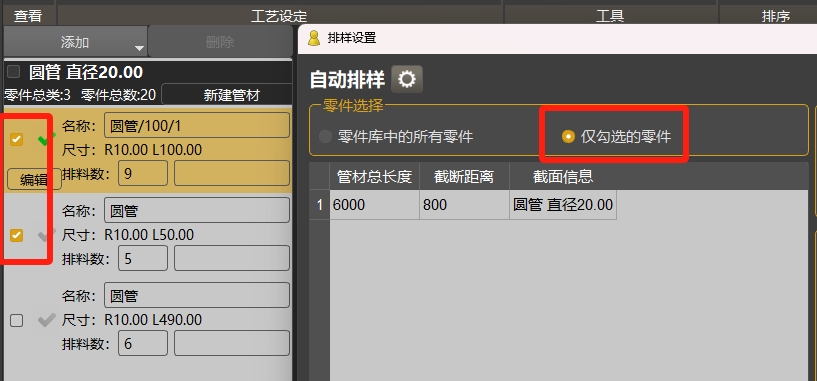

（2）零件选择： 如果在零件侧边栏勾选了某几种零件，选“仅勾选零件”时只排这几种零件，其他零件不参与排样。

（3）送料判定模式

1. 按零件长度： 会保证加工一个零件过程中不送料，送料次数可能会更多，但零件内的精度会有更高的保证。一般用于短零件加工。
2. 按闭合轨迹： 保证加工一条轨迹过程中不送料，送料次数会更少，但同一个零件里面可能会多次送料。一般用于长零件加工。
3. 不切管头： 管材第一刀轨迹不切割。
4. 不切管尾： 考虑零尾料模式，计算结果若有剩余长度，会先切割多余长度，最后一刀不切割。

（4）管材长度： 单根管材总长度。

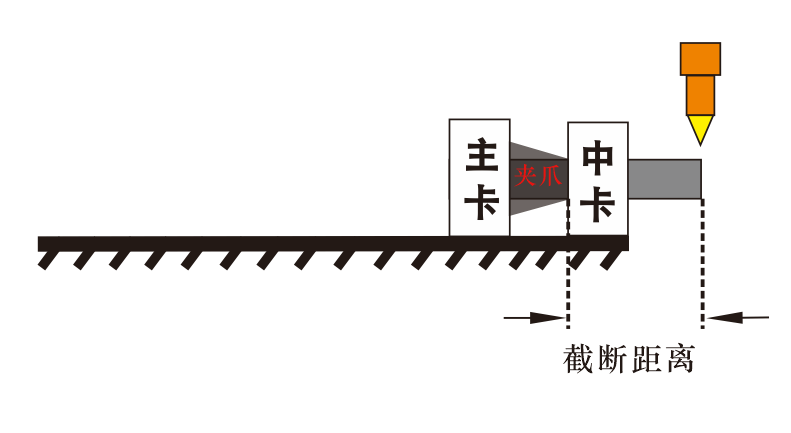

（5）截断距离： 主卡盘运动到最靠近中卡盘时，从卡爪前端到切割头正下方的管材长度，即尾料长度。

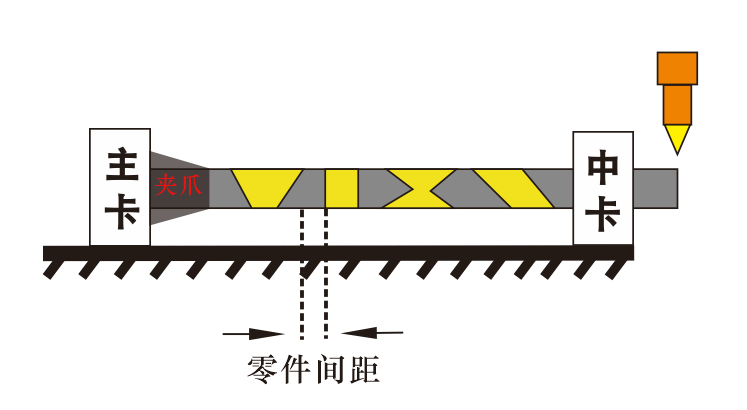

（6）零件间距： 当零件无法共边排样时，零件之间可设定相隔距离。

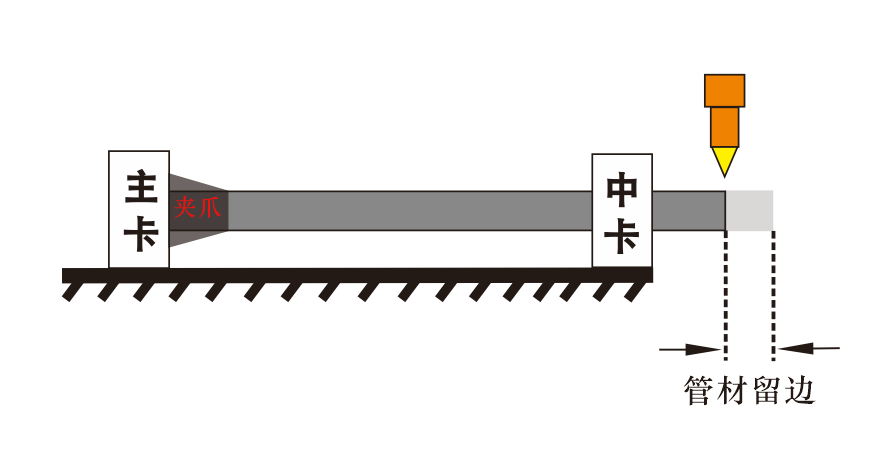

（7）管材留边： 管头到第一个零件的距离。

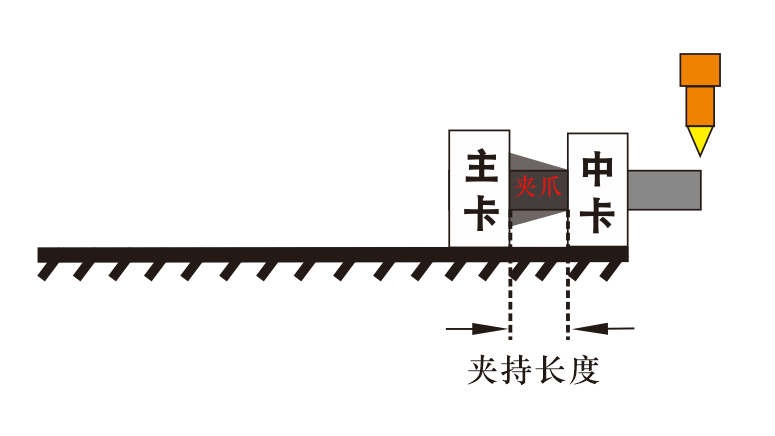

（8）夹持长度： 卡盘夹爪所夹持的长度，不一设置得 过小，避免夹持不稳。

注意：管材长度、截断距离、管材留边、夹持长度共同决定了实际可排零件的管材长度。
截断距离+夹持长度=尾料长度

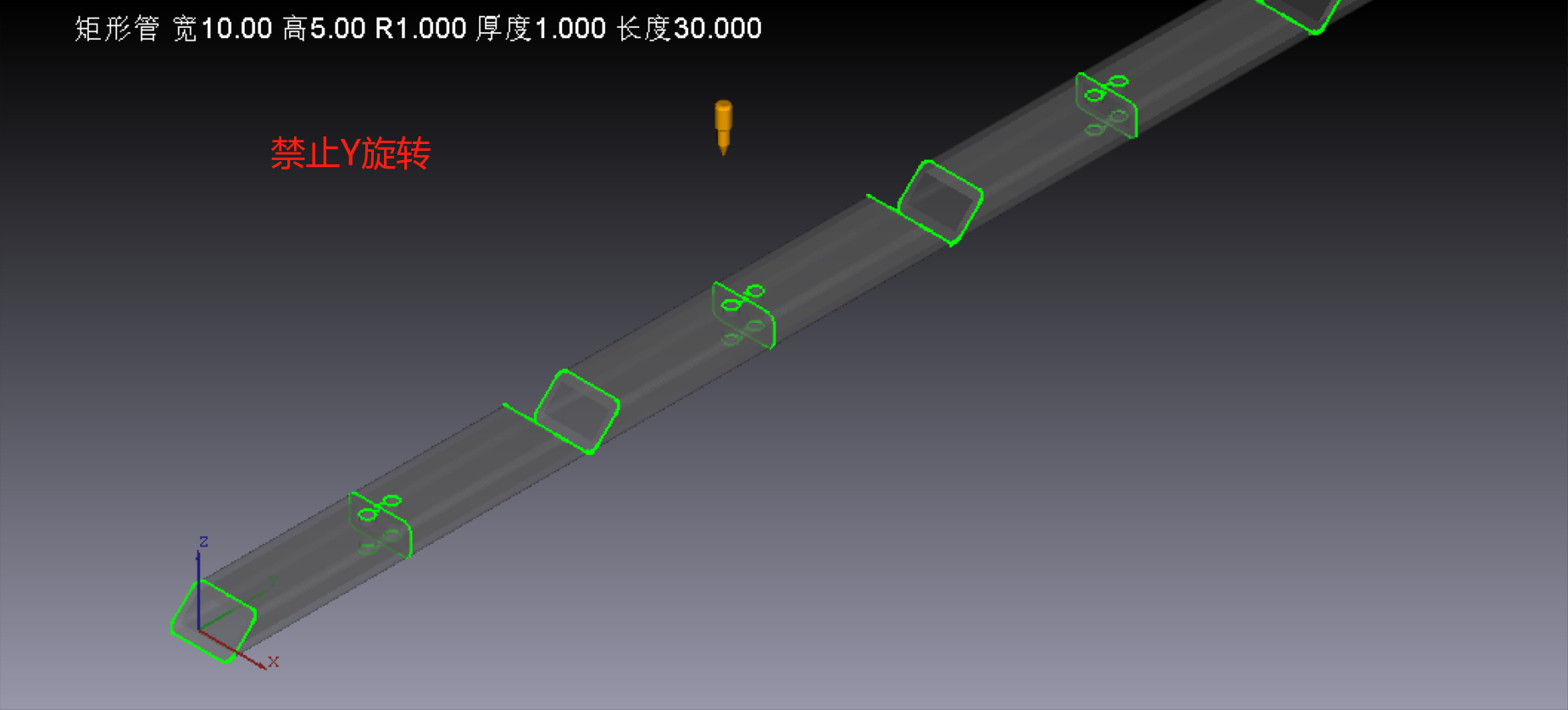

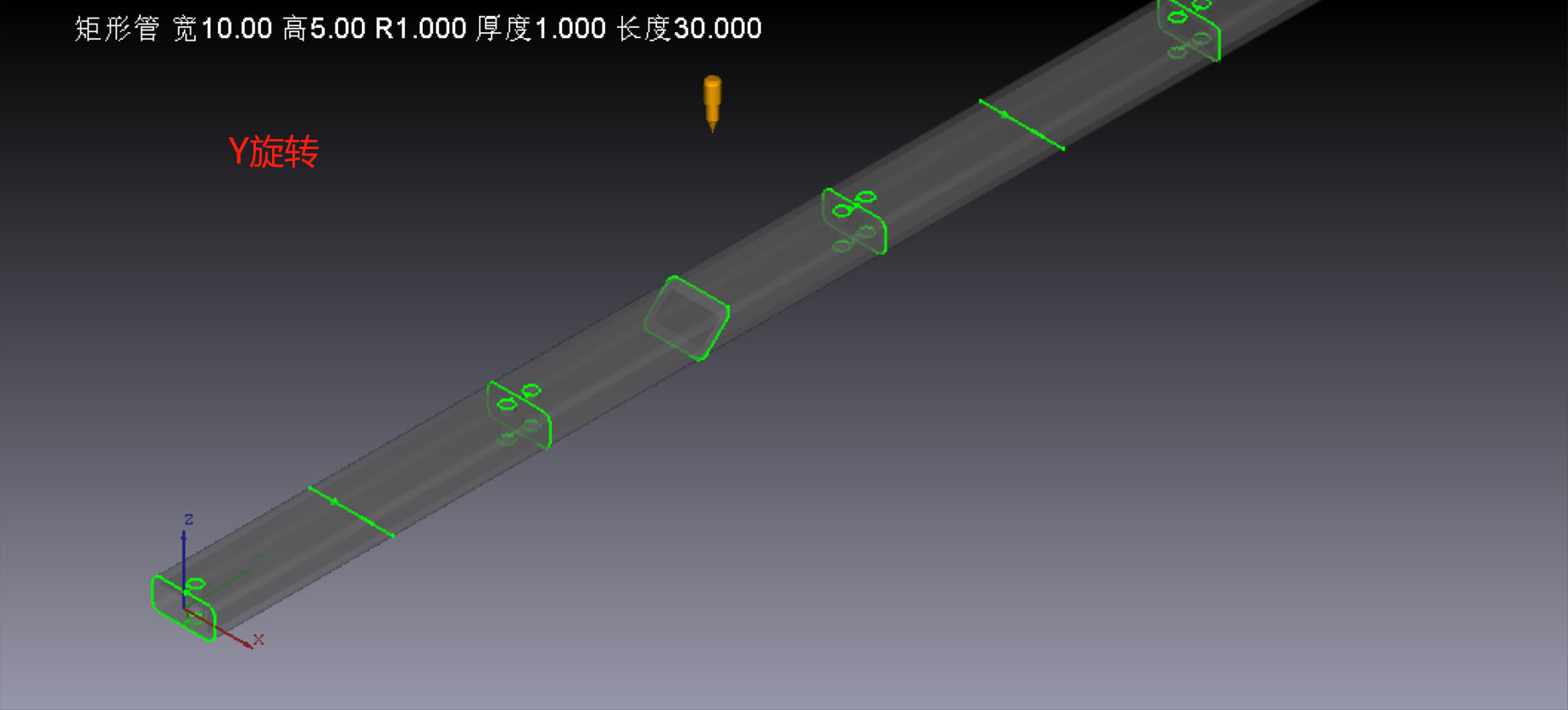

（9）禁止Y轴旋转：

排样时不允许零件沿Y轴旋转，零件无法自动顺(逆)时针排序。

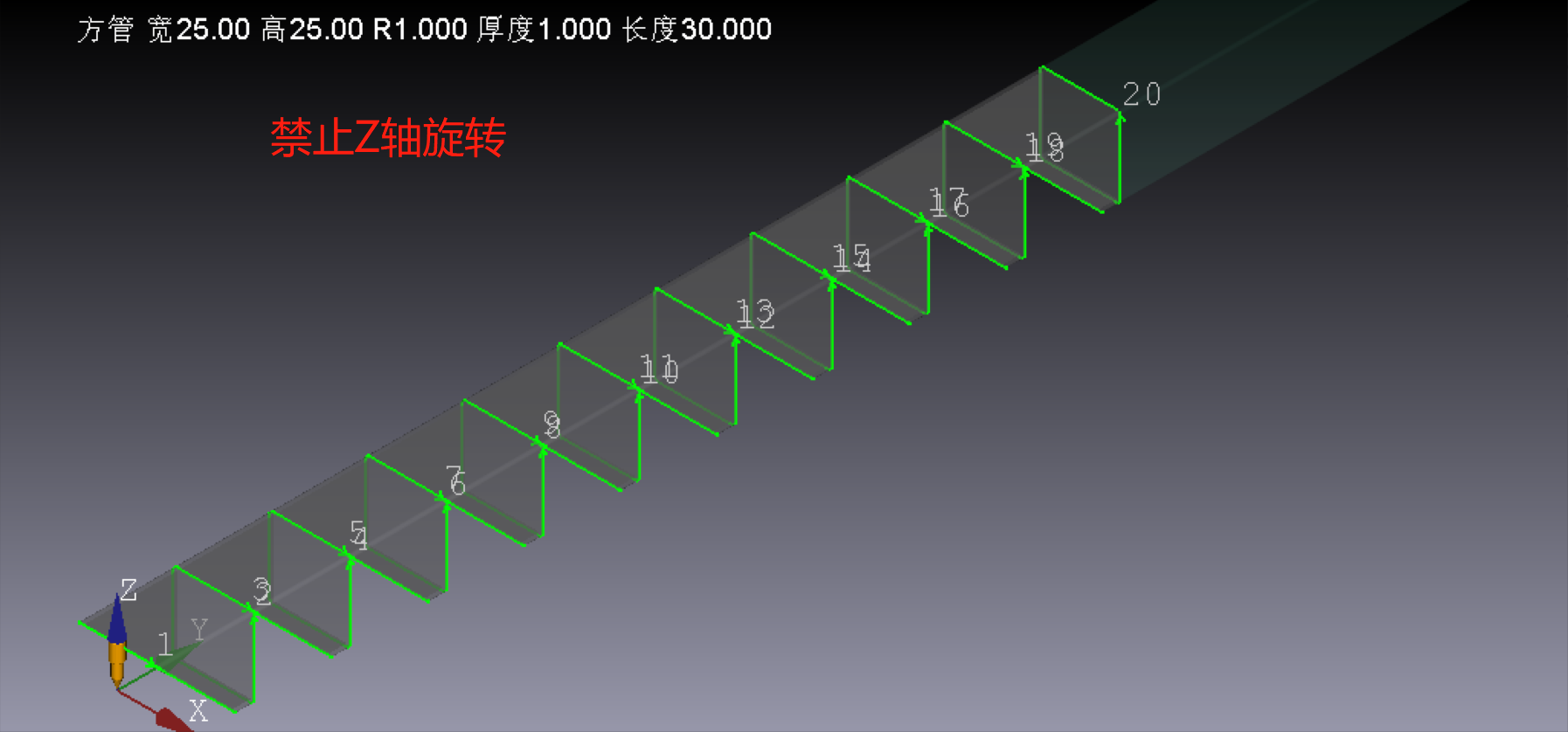

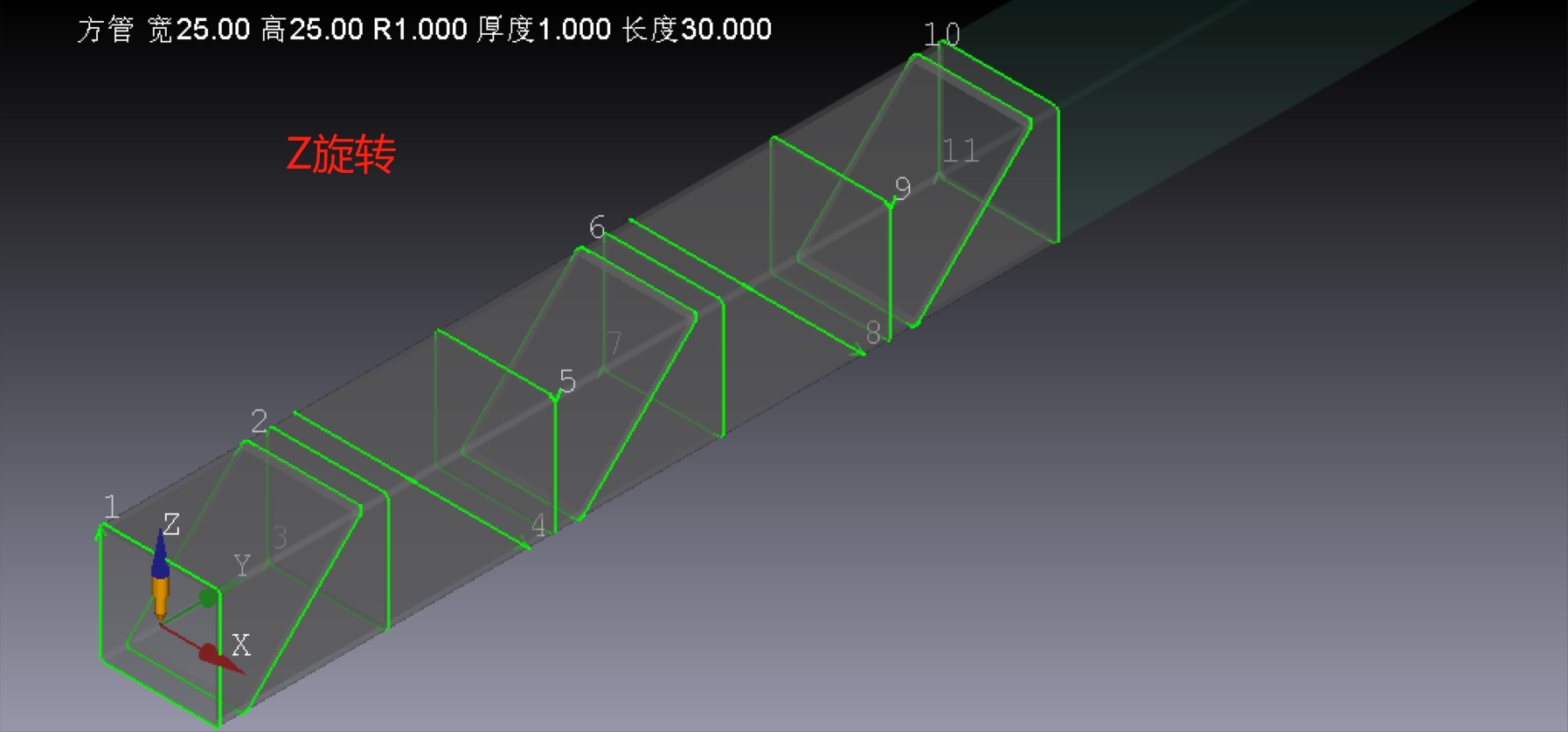

（10）禁止Z轴旋转：

排样时不允许零件沿Z轴旋转，零件将不会自动掉头排序。

（11）圆管旋转间隔：

如果是圆管零件则允许排样时沿Y轴旋转任意角度，以排出更省料的结果但耗时会更长；

可设置允许旋转角度，排样时将不会大角度的计算，能更快出结果。

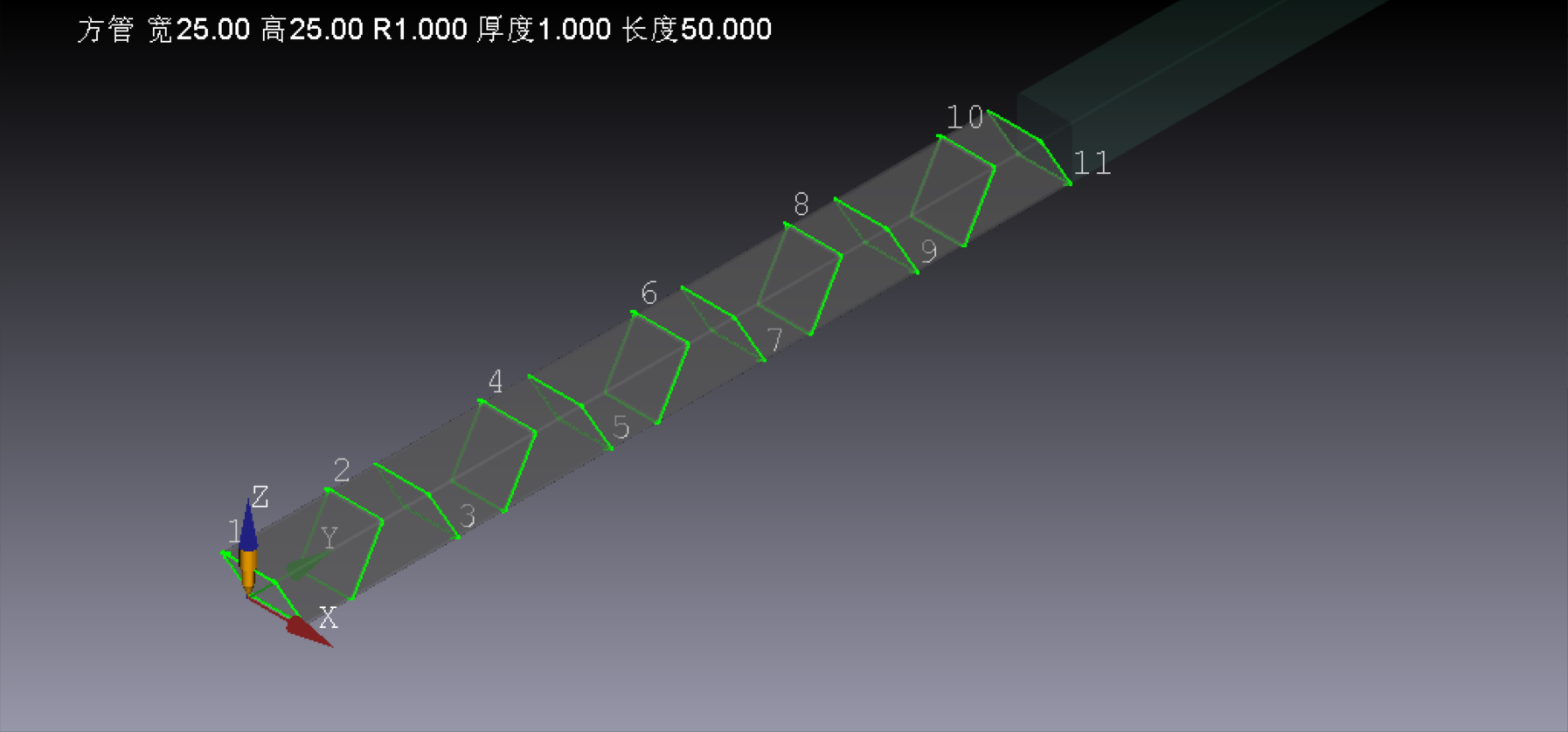

（12）全等共边：

两零件共边时，共边切断线完全吻合。

（13）孤岛共边：

1、单零件切割：先将第一个零件切掉，然后再切掉所有孤岛废料，得到第二个零件的左切断线。

优点是几乎对任何情况都可以用，尤其是对最后的共边线较短的情况，第一刀就将零件切掉，不用担心零件和管材连着一点点转动的时候造成管材形变。

2、孤岛连割：从孤岛处起刀，遇到的每一个孤岛都先切掉，直到整圈切完。

优点在于，对于只有一个孤岛的刀路，可以先切孤岛再切断，是连贯的一刀。

缺点在于，如果孤岛较多或较大，最后一刀的切断线比较短的话，就可能出现最后一刀还没切，零件就因重力坠落，导致管面拽断不整齐的情况，如果Z轴若为跟随模式，则有可能会下扎孔内，导致铜嘴损坏 。

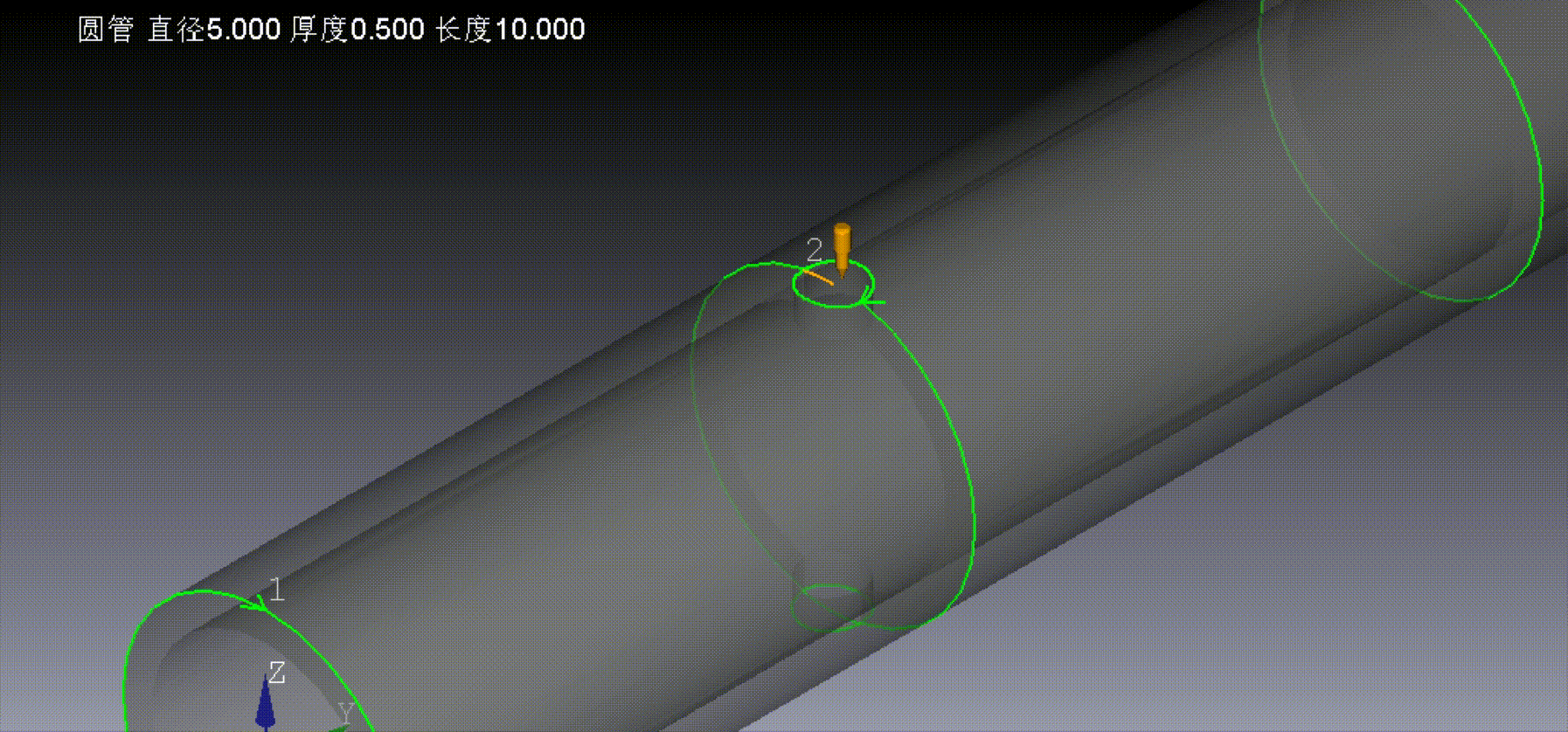

3、孤岛共边加引线

如果加工任务需要加引线工艺，那在自动排样时，需要勾选孤岛共边下方的<引线>选项，单独为孤岛共边刀路加引线。

四、手动排样

自动排样后，如果有特殊需求自动排样不能满足时，可以使用手动排样功能。

手动修改排样详情

五、打样加工

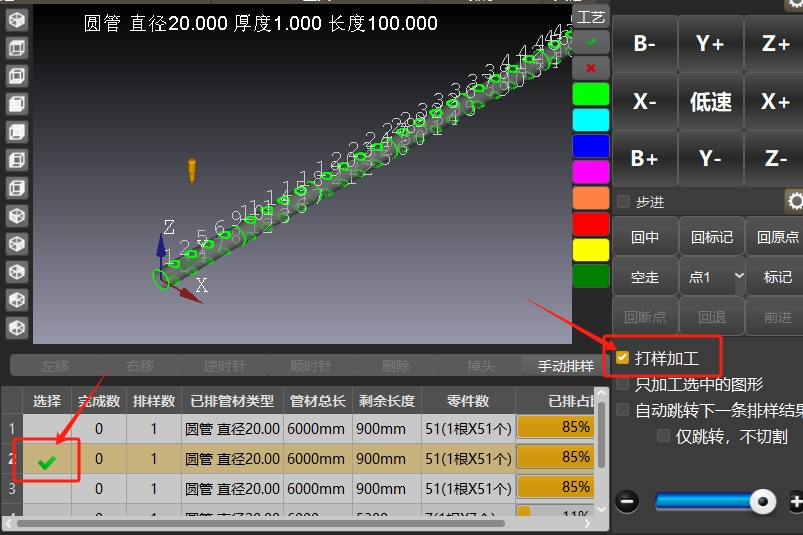

选择需要打样加工的排样结果，勾选**<打样加工>**，会已当前位置为起点开始切割,会自动送料，直至加工完整个排样零件。

注意：打样加工不会循环加工，但也需要配置送料参数。
