端面相贯切

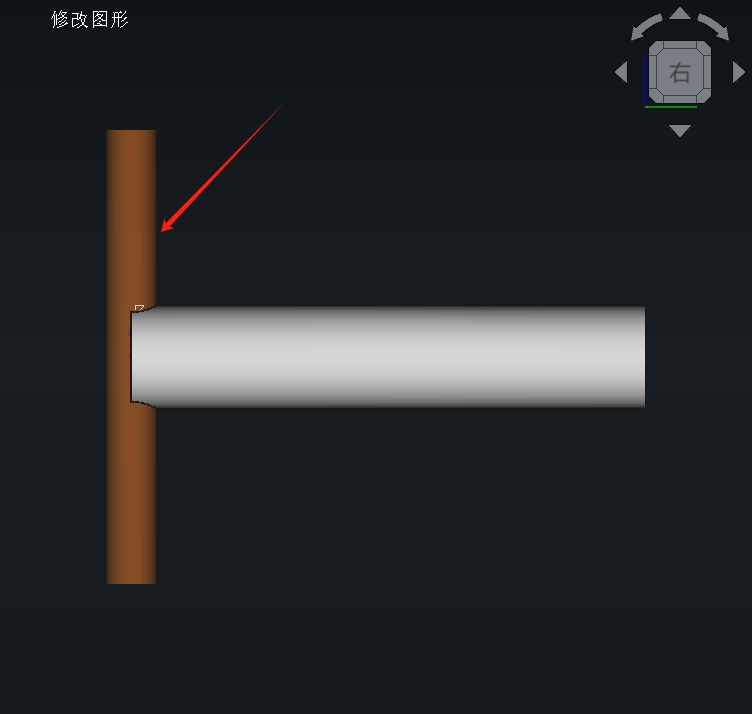

应用场景：在圆管的端面添加相贯孔

第一步、曲线分割

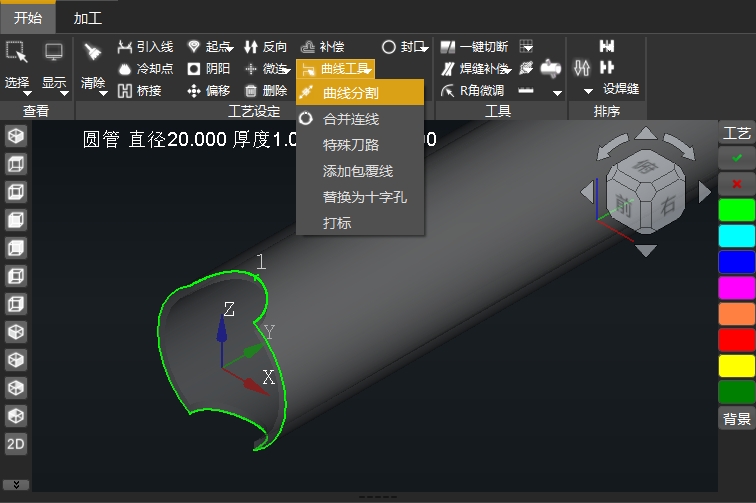

1、在主界面菜单栏上方，打开曲线工具→选择曲线分割。

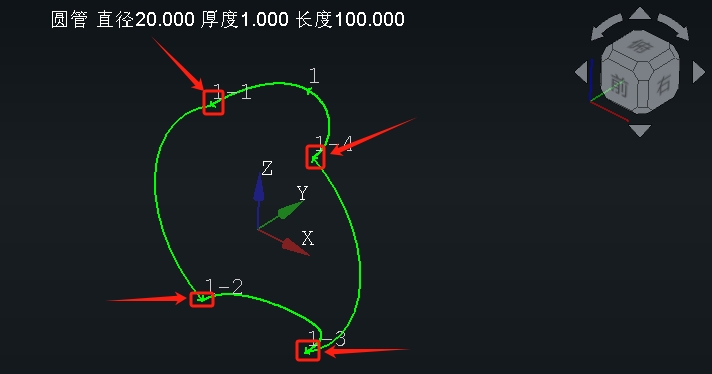

2、将直切端面跟相贯孔的曲线分割。

第二步、添加相贯孔

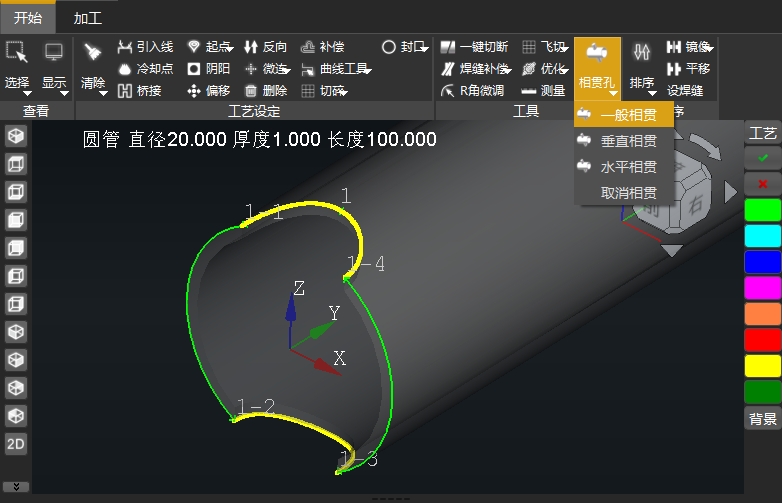

选中相贯孔的曲线，打开菜单栏《相贯孔》功能，选择《一般相贯》。

第三步、合并连线

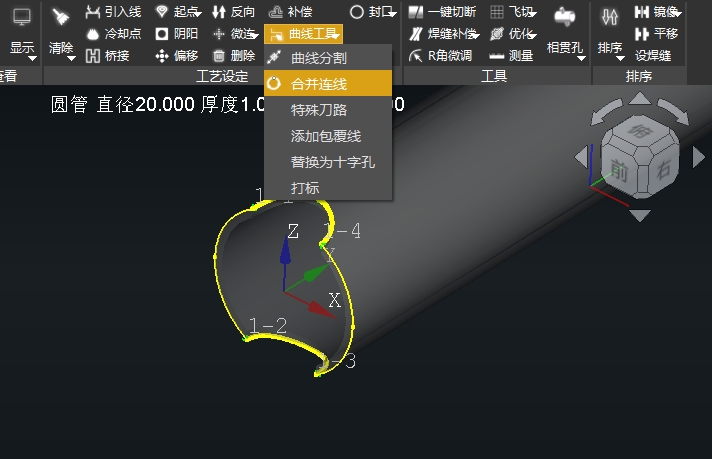

1、选中端面所有的曲线，打开在菜单栏《曲线工具》功能，选择《合并连线》。

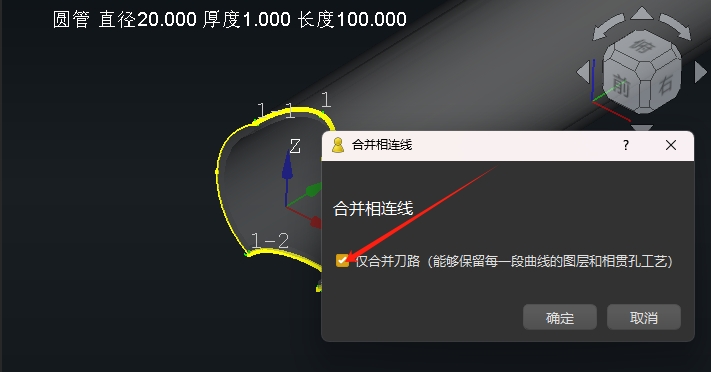

2、勾选仅合并刀路（能够保留一段曲线的图层和相贯孔工艺）

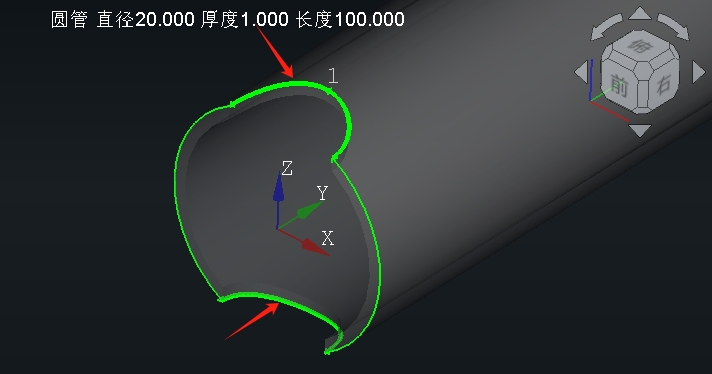

3、合并后可以看出，添加相贯的曲线会变错，也可以显示法向量，查看切割刀路是否已经改变。
