检查控制器网口连接设置

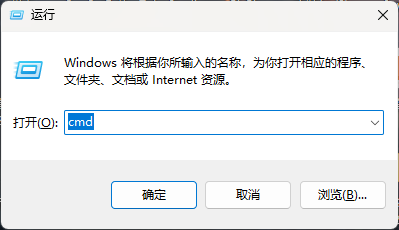

一、在电脑键盘按下快捷按键win+R，会在电脑左下角出现以下弹窗

二、在该弹窗内输入cmd，点击确定

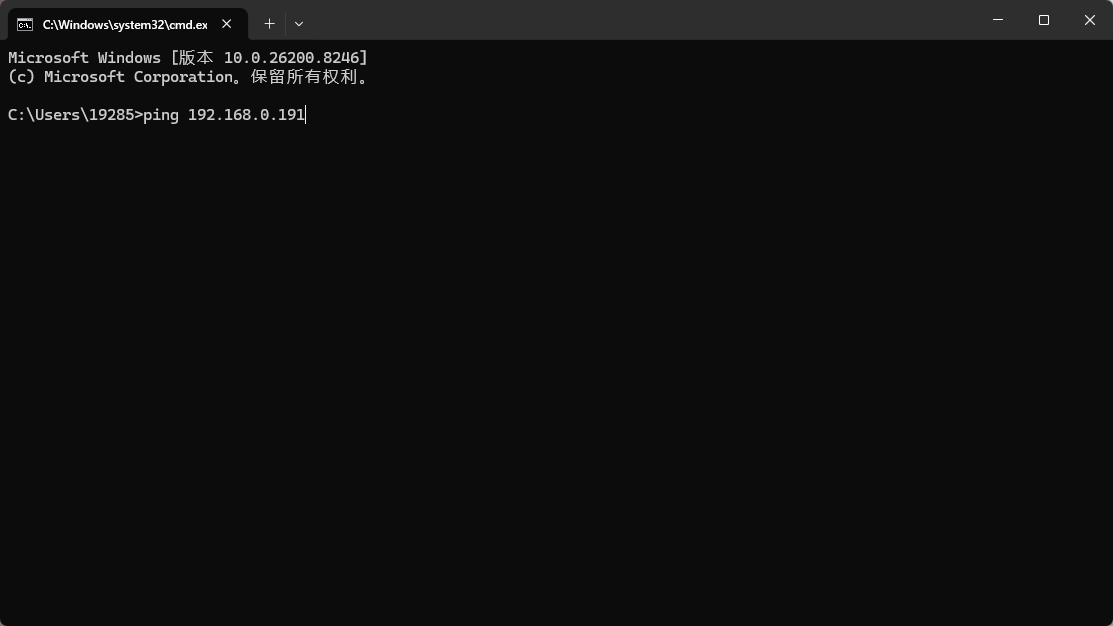

三、在新出现的界面中输入ping 192.168.0.191

四、按动键盘回车键[Enter]，会出现以下结果

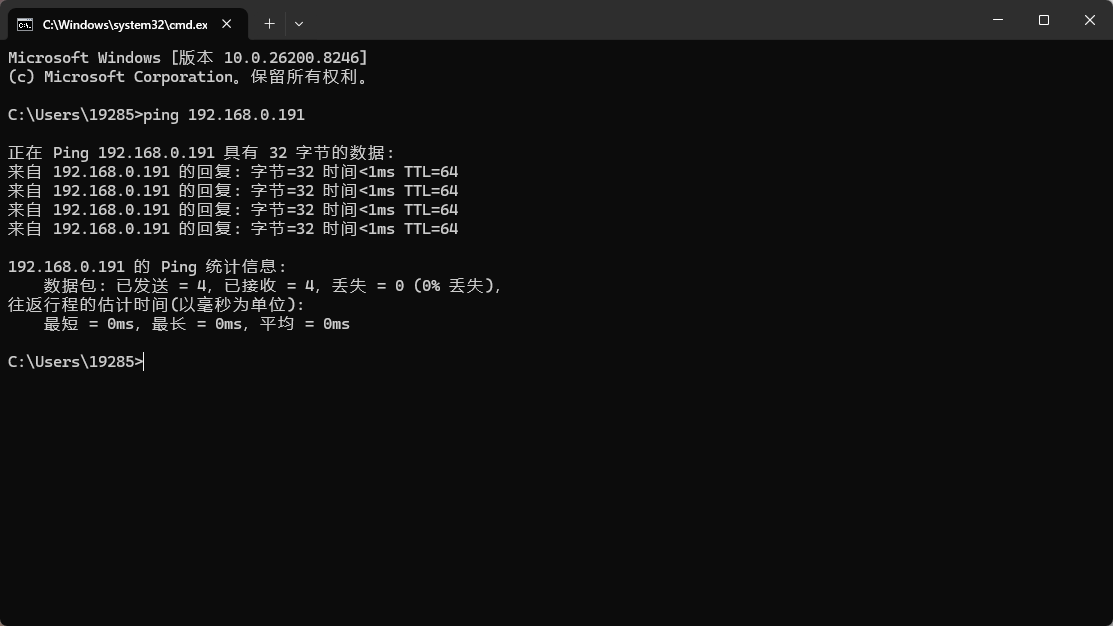

正确结果：

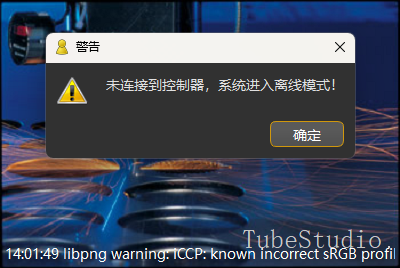

注：导通正常时，仍出现以下弹窗，进入软件后点击维护界面中升级控制器。

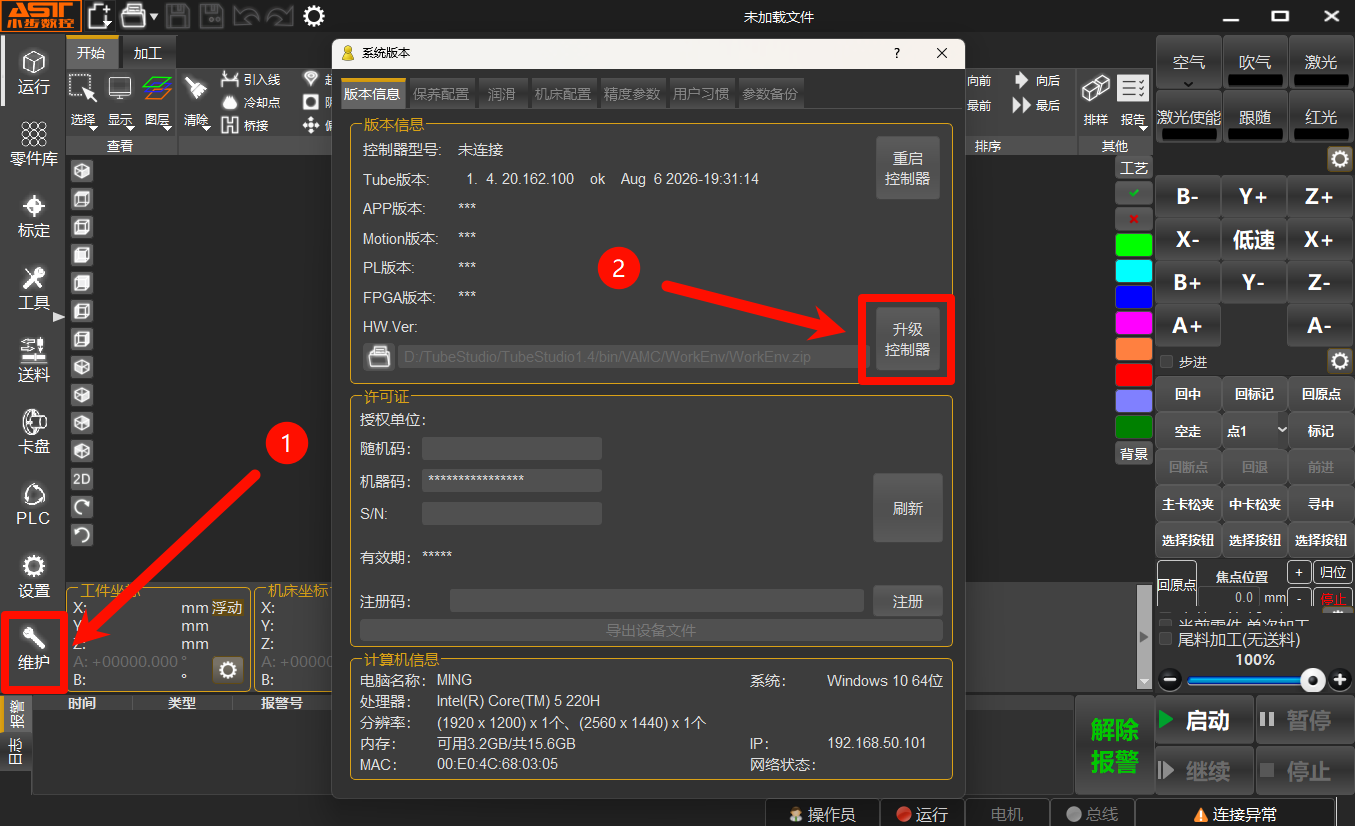

升级控制器位置：

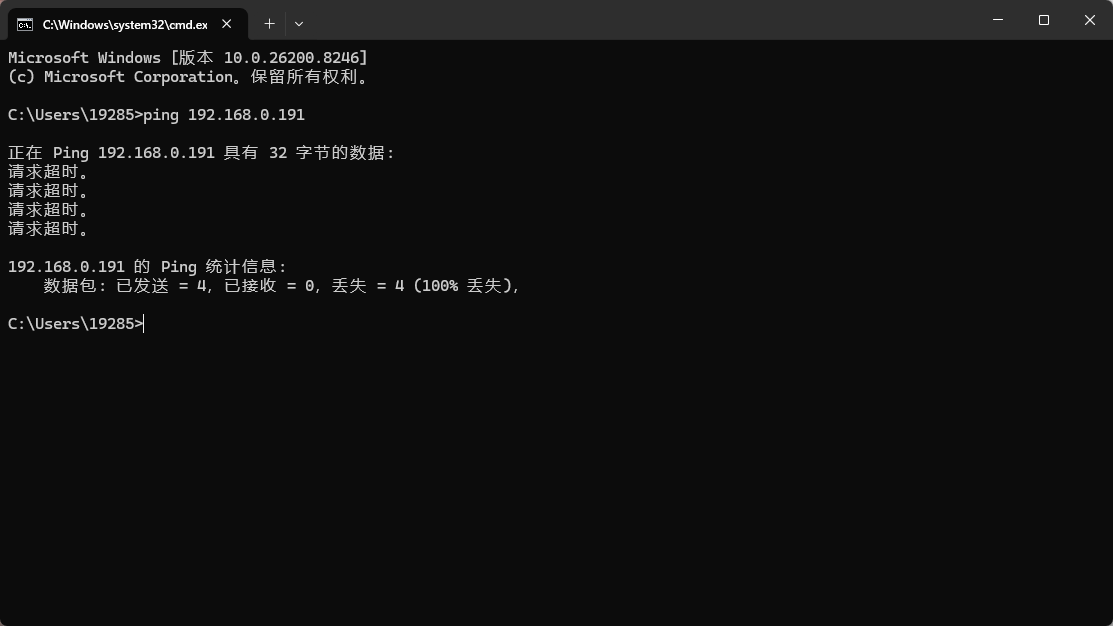

错误结果1：

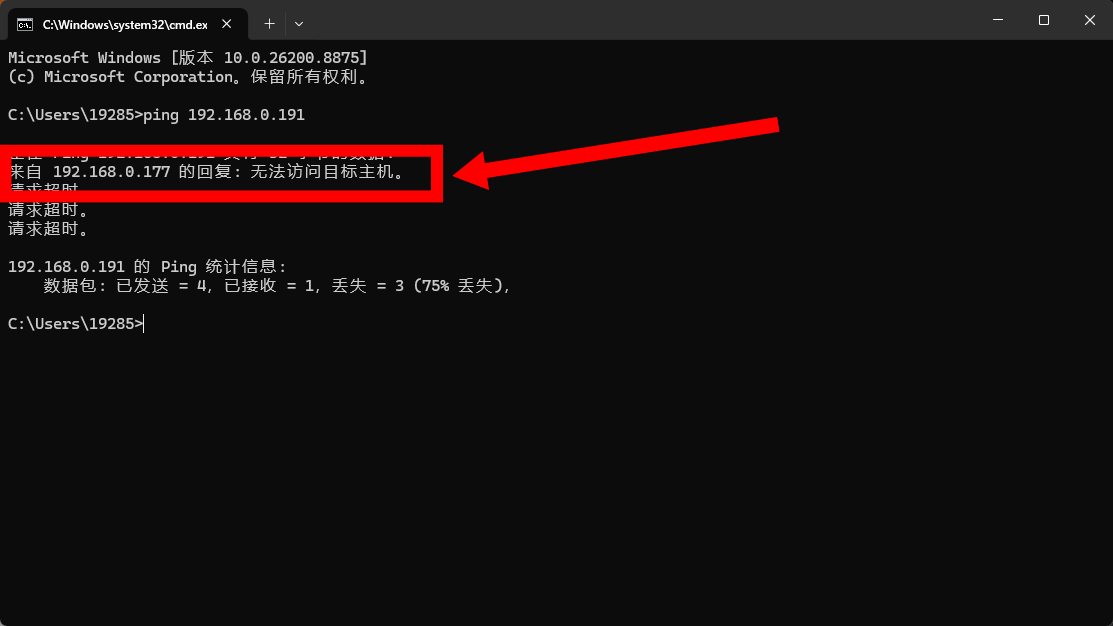

错误结果2：

五、错误结果检查

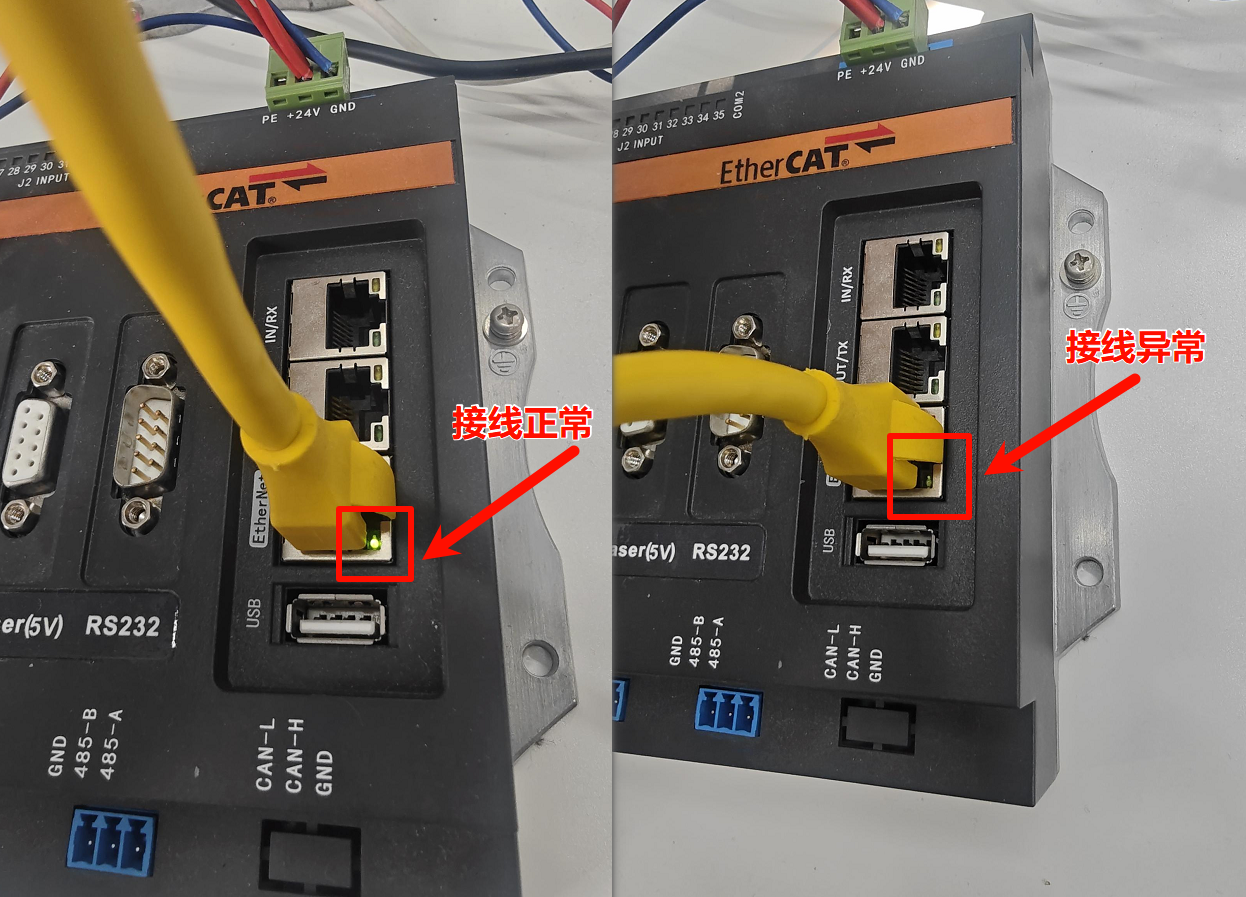

检查网口是否接通：观察网口处是否亮灯。

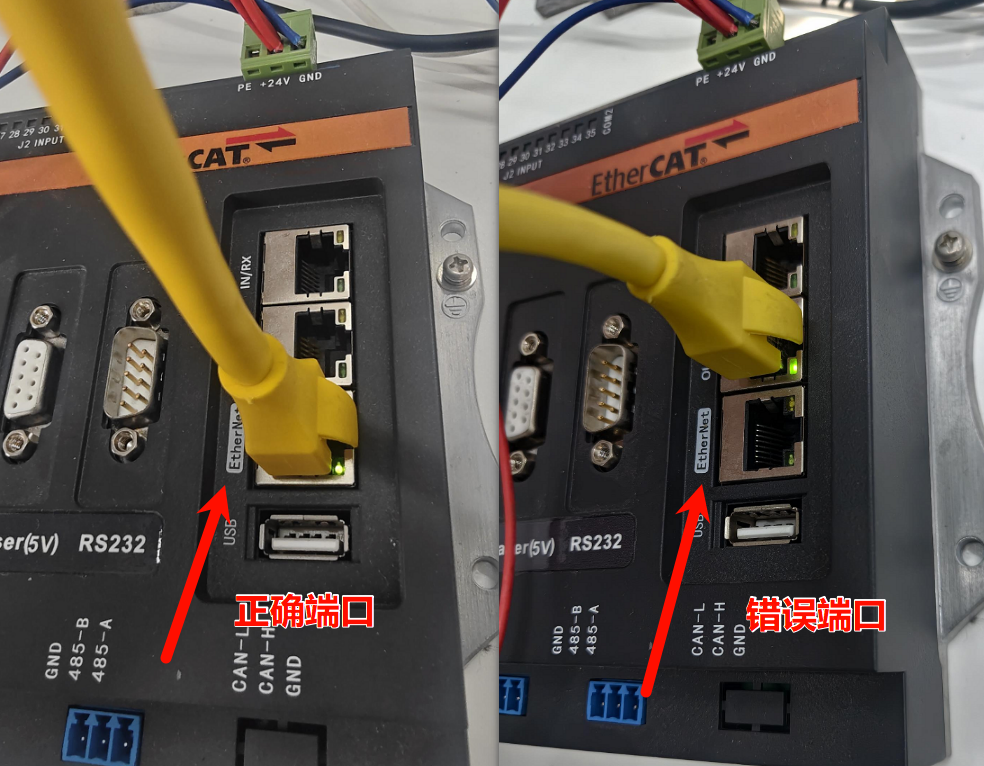

检查网口端口是否接错：网线接入板卡的EtherNet接口。

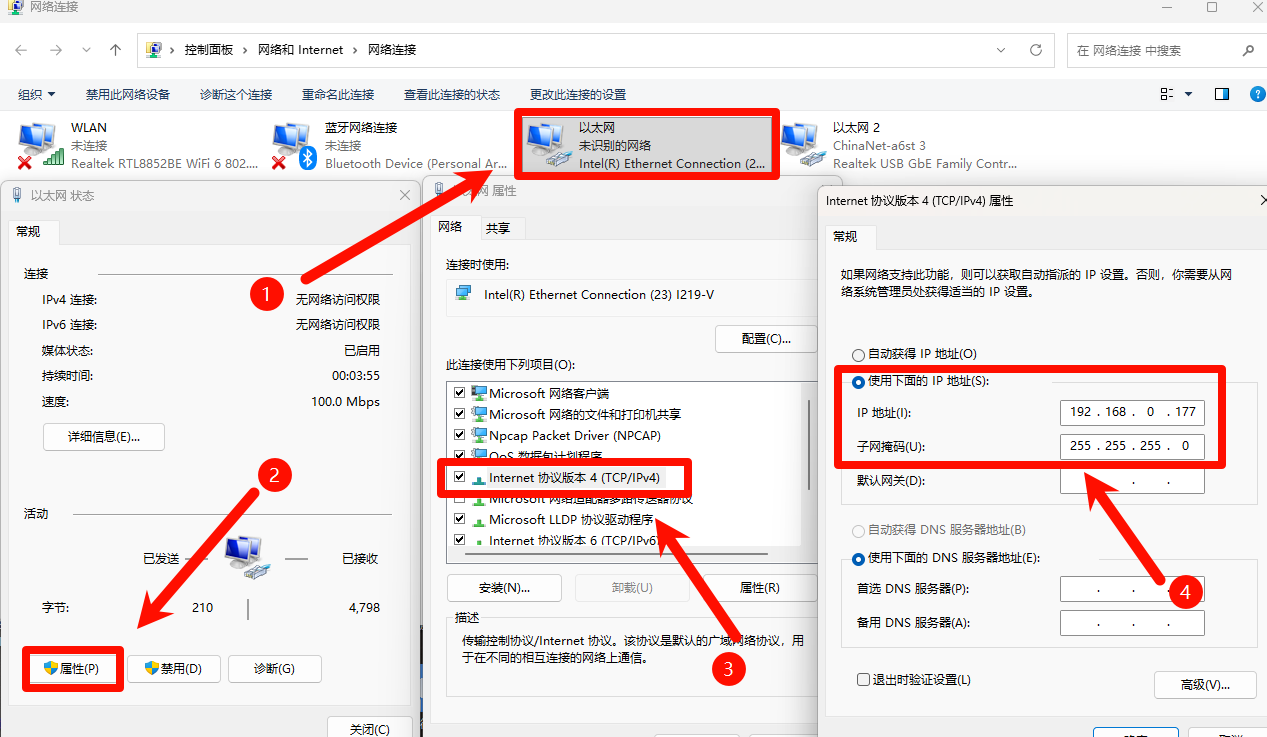

检查电脑IP配置是否合规
