替换为线

一、功能介绍

可以将指定宽度以内的细长条自动替换为中心线，从而获得单线的效果。

注意事项：

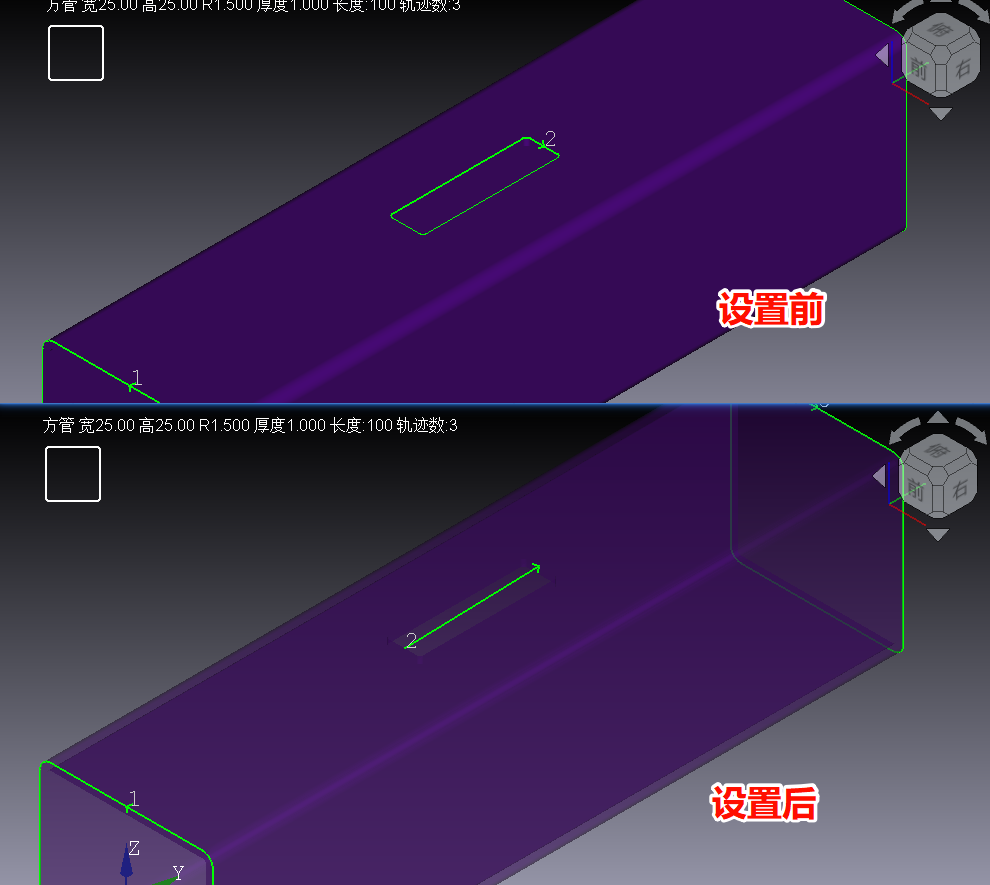

替换后的线会自动位于原细长条的中心位置。
被替换的轨迹不能是带有弧线的孔。

二、操作方法

功能位置：

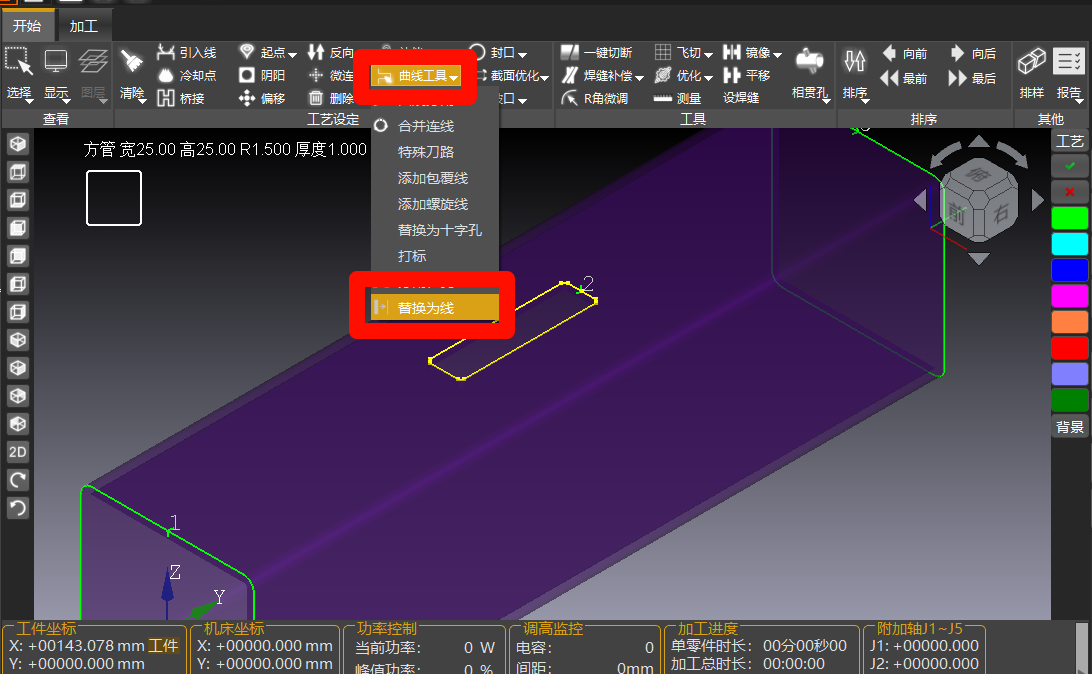

选中需要设置的轨迹，单击上方工艺栏中<曲线工具>中<替换为线>。

替换说明：

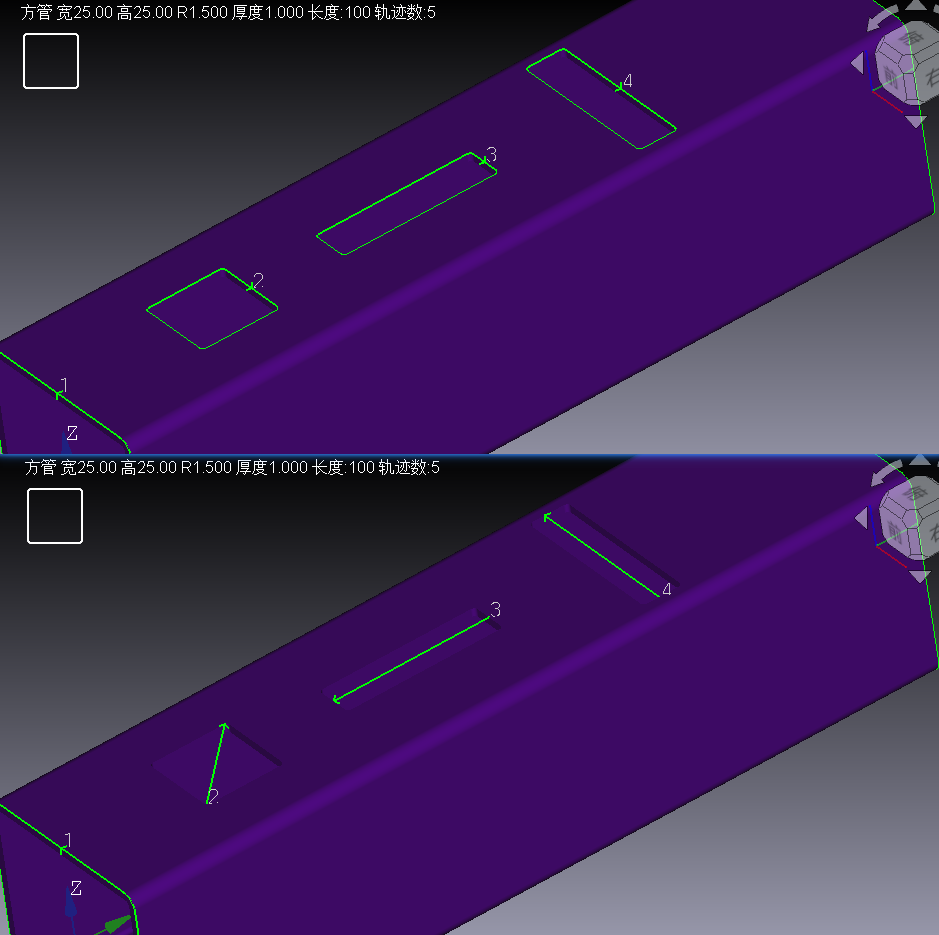

替换后所生成的单线轨迹路径会根据所选孔轨迹的最大长度进行判定。如图所示：

注：设置错误后想要返回可以点击上方撤销按键
