Tube版本：1.4.20.26

App版本：1.3.114

控制卡型号：RT245x / MT244x / PT242x / DT243x / AMC241x

---

切割参数设置

1、配置全局参数

1. 速度参数

   默认切割速度加速度，根据机床电机、减速机配置，填写合理的速度参数。

2. 基本工艺

   Y轴运行模式：

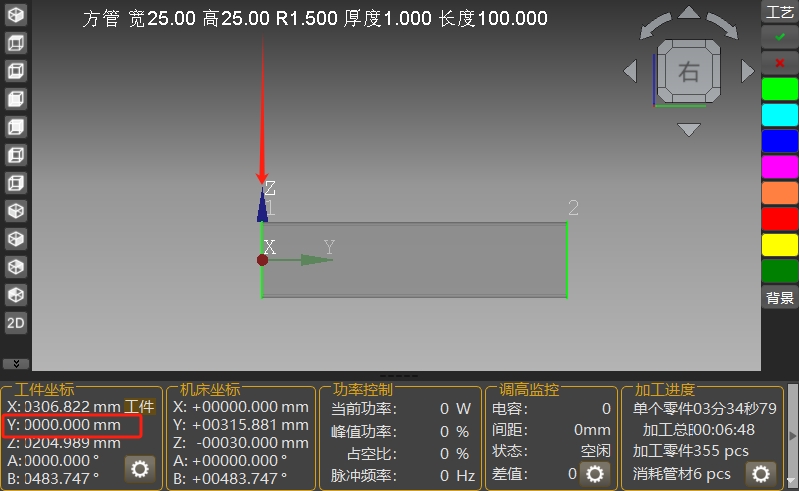

   • 工件模式：移动激光头至工件起点位置，点击工件坐标内的齿轮图标，将当前工件坐标Y起点清零。每次启动切割工件时，都会以当前点做为工件零点。

   • 浮动模式：移动激光头至工件任意位置，每次启动切割工件时，都会以当前位置做为工件零点。



   Z轴运动方式：

   • 0-插补模式，即Z轴运动完全根据图形轮廓轨迹，不做调高补偿。
   • 1-跟随模式，即调高跟随模式，按照跟随距离保持实时跟随。
   • 2-随控一体，即插补模式与调高跟随模式相结合，即有插补模式的高响应性，又能根据管材高度实时跟随。

2、工艺设置

选择对应的图层，配置切割参数

1. 切割工艺：设置激光出光的功率、切割的速度加速度等。每个图层都可单独选择切割加速度和向心力加速度，不勾选将使用《参数设置》→《基本参数》里的加速度，如下图：



2. 穿孔工艺：切割前先出光击穿工件，再出光开始切割，单次穿孔只需勾选一级穿孔，若有多级穿孔，按一级、二级、三级的顺序依次开启。穿孔时将会从三级至一级依次击穿工件。

   小提示：穿孔工艺适用材料较厚的工件，较薄的工件不需要开启该功能。
