变径体飞切

一、功能介绍

功能1：飞切类型

【圆弧飞切】	适用于圆管、跑道管等圆弧类轨迹
【直线飞切】	适用于矩形、多边形等带棱角类轨迹

功能2：【底部排序方式】

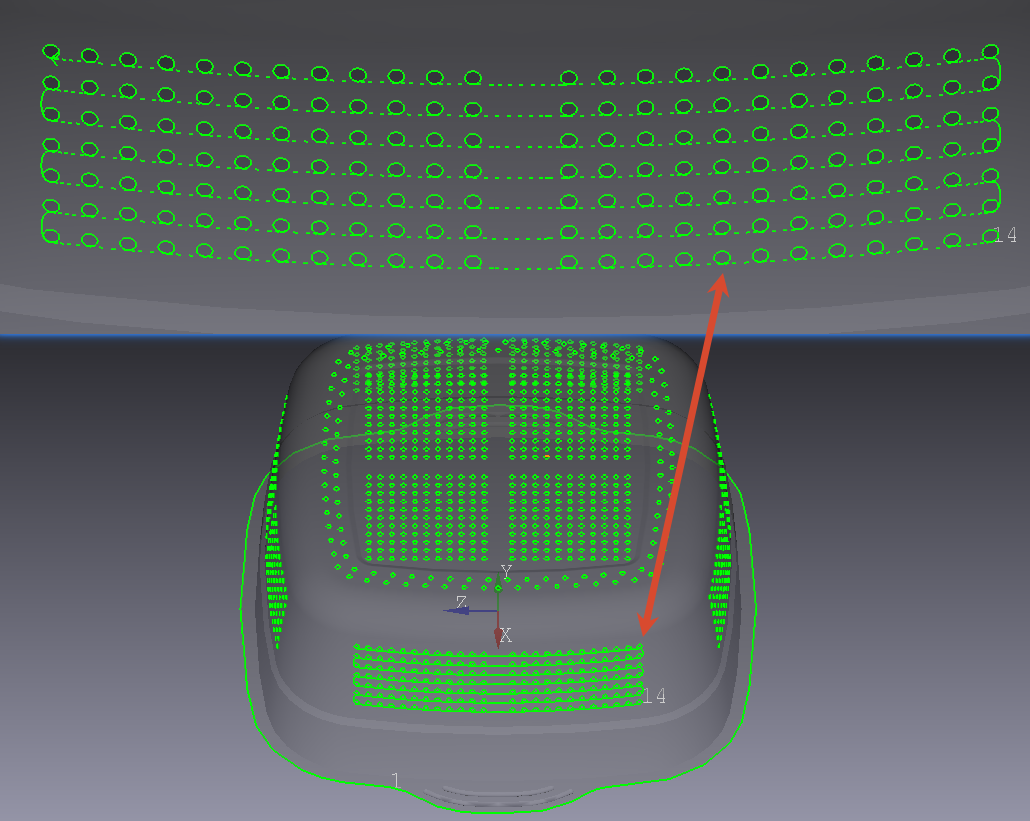

【从上到下】	以图纸坐标为基准，飞切轨迹按坐标系方向，上下来回排列

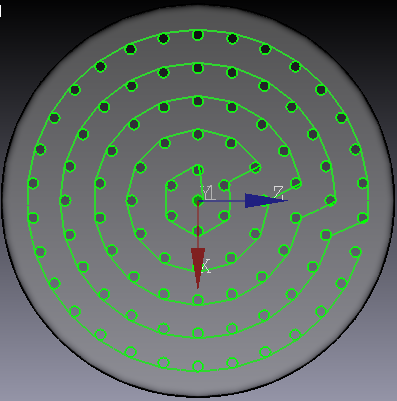

【从里到外】	以图纸坐标为基准，飞切轨迹将以坐标系中心向四周排列

功能3：【侧边排序方式】

	【从上到下】	【从里到外】

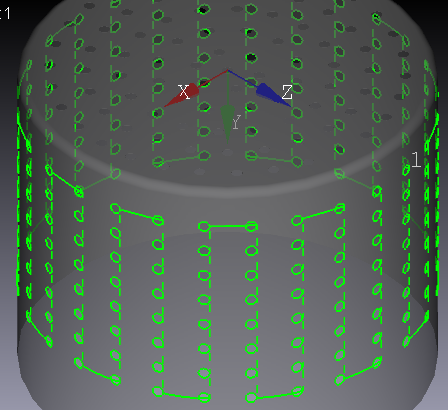

【Y轴】：飞切轨迹按Y方向来回排列

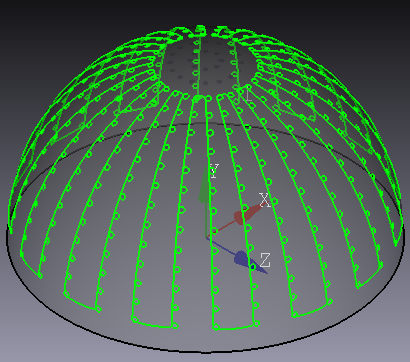

【X/B轴】：飞切轨迹按X/B方向旋转递进

功能4：【从里到外判断精度】默认值：0.1，图纸碎面多且轨迹之间容差大时可加大该精度

注：可用犀牛工具优化曲面将图纸碎面进行优化

功能5：【自动相贯】：勾选后所添加的飞切轨迹将自动设置为相贯

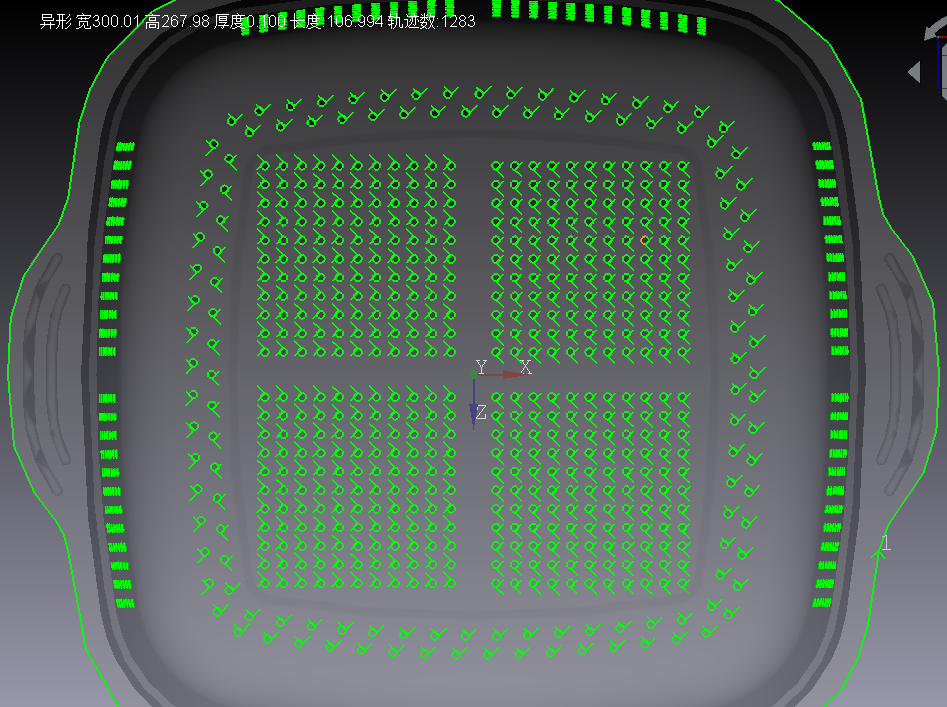

添加前：

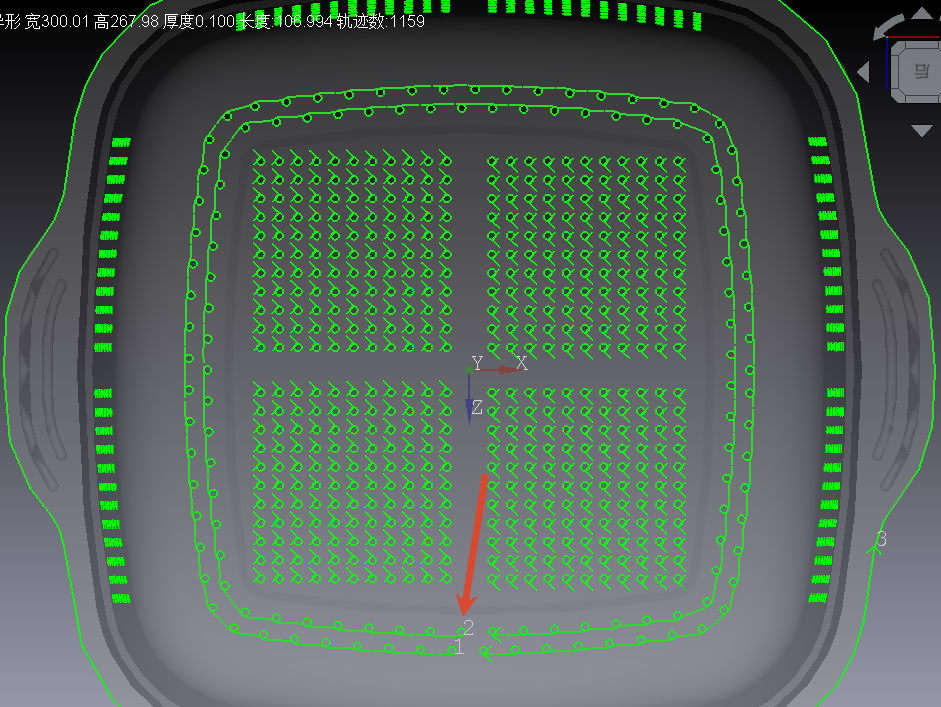

添加后：

功能6：【单层圆孔】：适用于单一分层的圆孔轨迹飞切

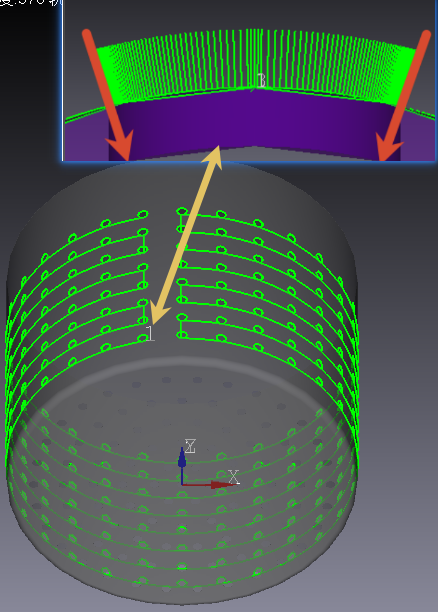

添加前：

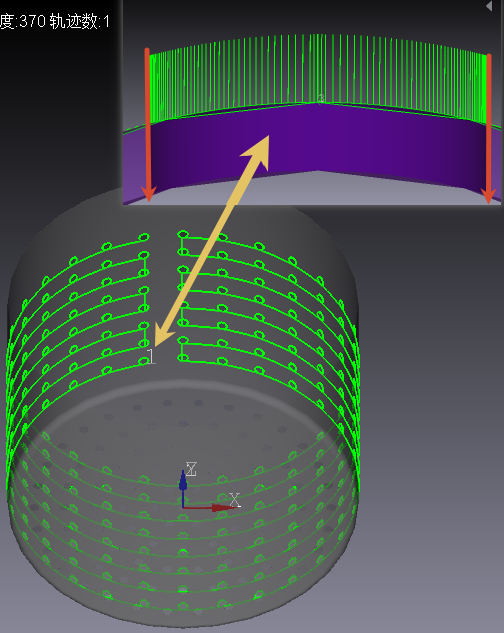

添加后：
