分割长孔

一、功能介绍

对于在Y方向的跨度很长的管面孔，可以把一个长条孔分成多个孔，分段刀路用C型共边进行切割，避免Y轴方向拉回拉料加工。

二、操作方法

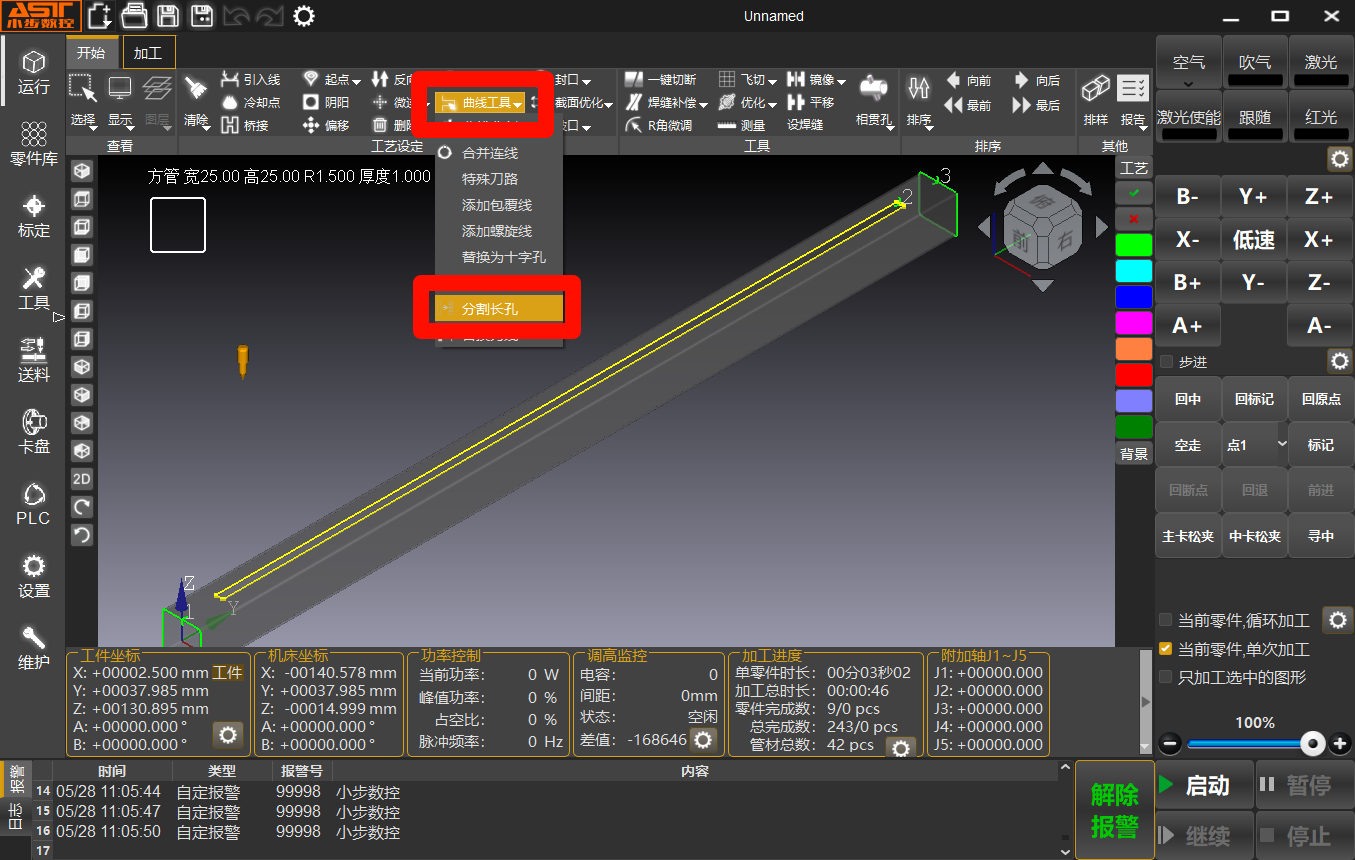

功能位置：

选中需要设置的轨迹，单击上方工艺栏中<曲线工具>中<分割长孔>。

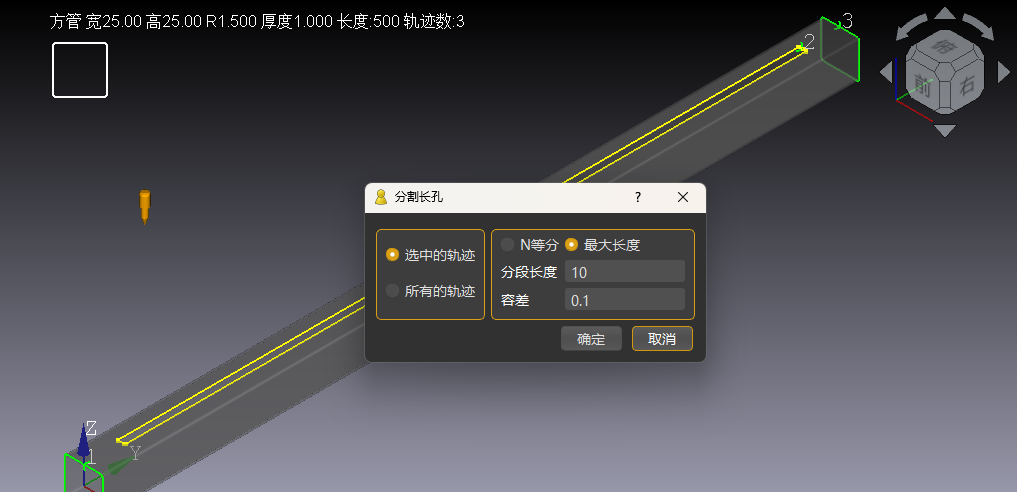

参数设置：

设置范围：

选择当前界面显示中被选中的图形轨迹，也可选择应用于所有图形中的轨迹。

设置参数：

分段长度，将一个长孔分割成多段时，每一小段孔的长度值。

容差，最后一段被分段的长度小于该容差设定长度时，最后一段会被合并到上一段中。

N等分：将长孔分成相等的距离长度不大于所设分段长度值的小孔。

最大长度：将长孔分成距离为当前所设分段长度值的小孔，最后一段小孔距离为等分后的余值。

注：设置错误后想要返回可以点击上方撤销按键
