偏移

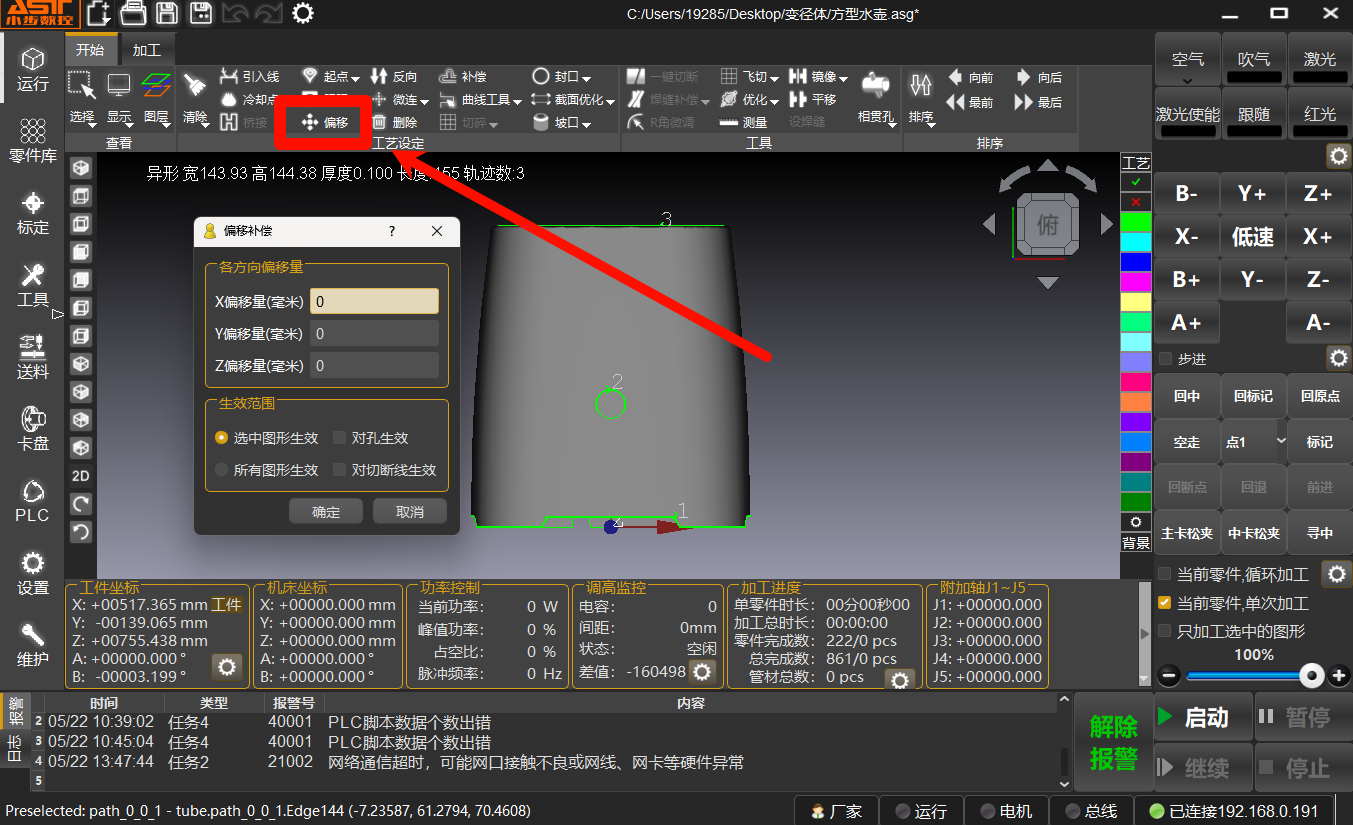

一、功能介绍

对调整轨迹在工件上的切割位置

二、各方向偏移量演示

注：白色线为偏移前原始轨迹

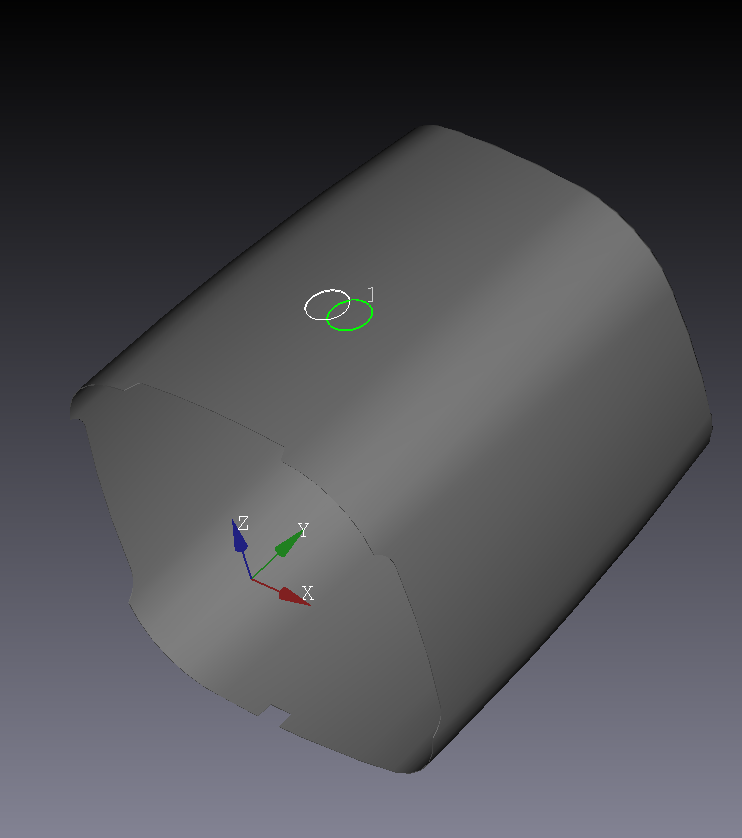

X偏移量：

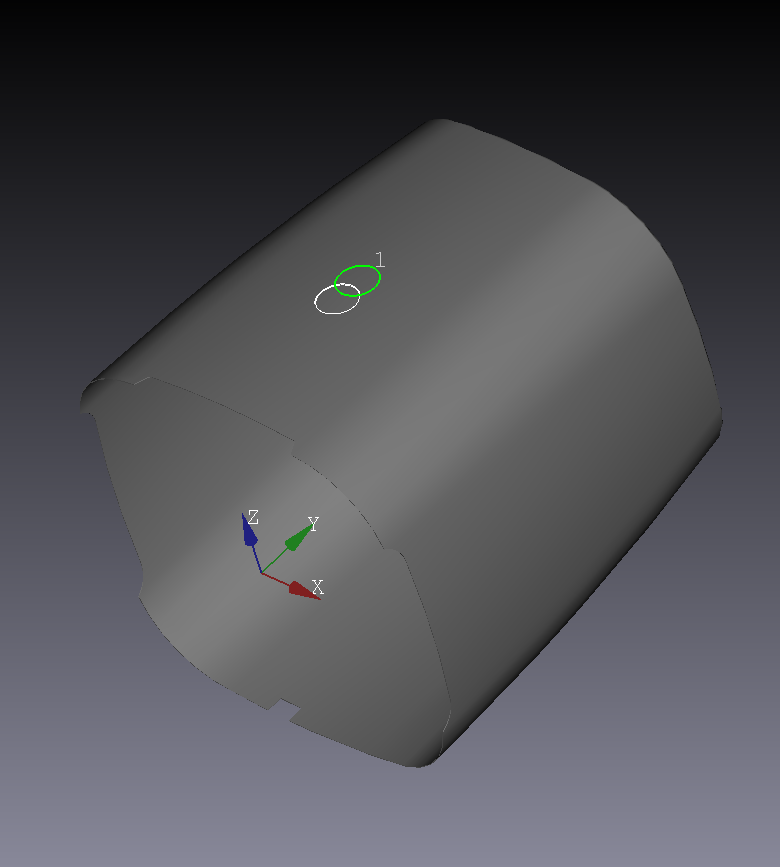

Y偏移量：

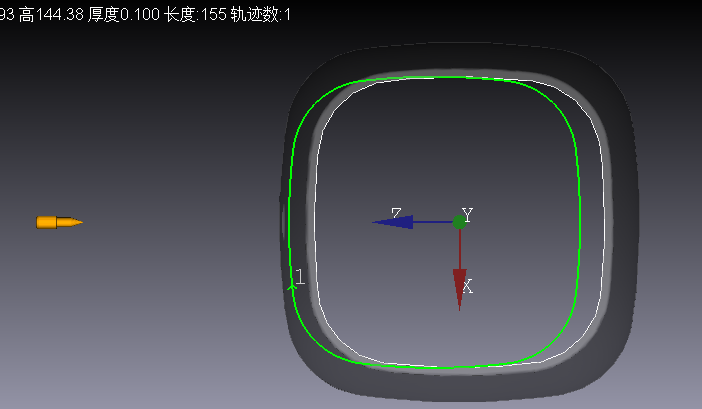

Z偏移量：适用于切割变径体端面孔时使用。

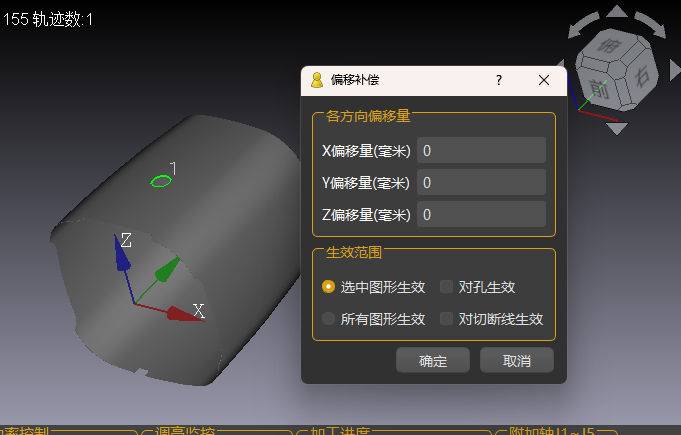

三、生效范围

• 选中图形生效：只对勾选中的轨迹进行修改
• 所有图形生效：对于图纸上的所有轨迹进行设置

范围设置时需要先在前两个生效范围内选择是否勾选后两个范围

对孔生效：只对勾选范围内的开孔轨迹生效

对切断线生效：只对勾选范围内的切断线轨迹生效
